Fondital WHPS BA 200 SS [15/28] English
![Fondital WHPS BA 500 SS [15/28] English](/views2/1018664/page15/bgf.png)
15
A
L
B
C
D
E
F
G
H
KW
PR1
TR
PV1
TR
TR
Z
PR2
PV2
WW

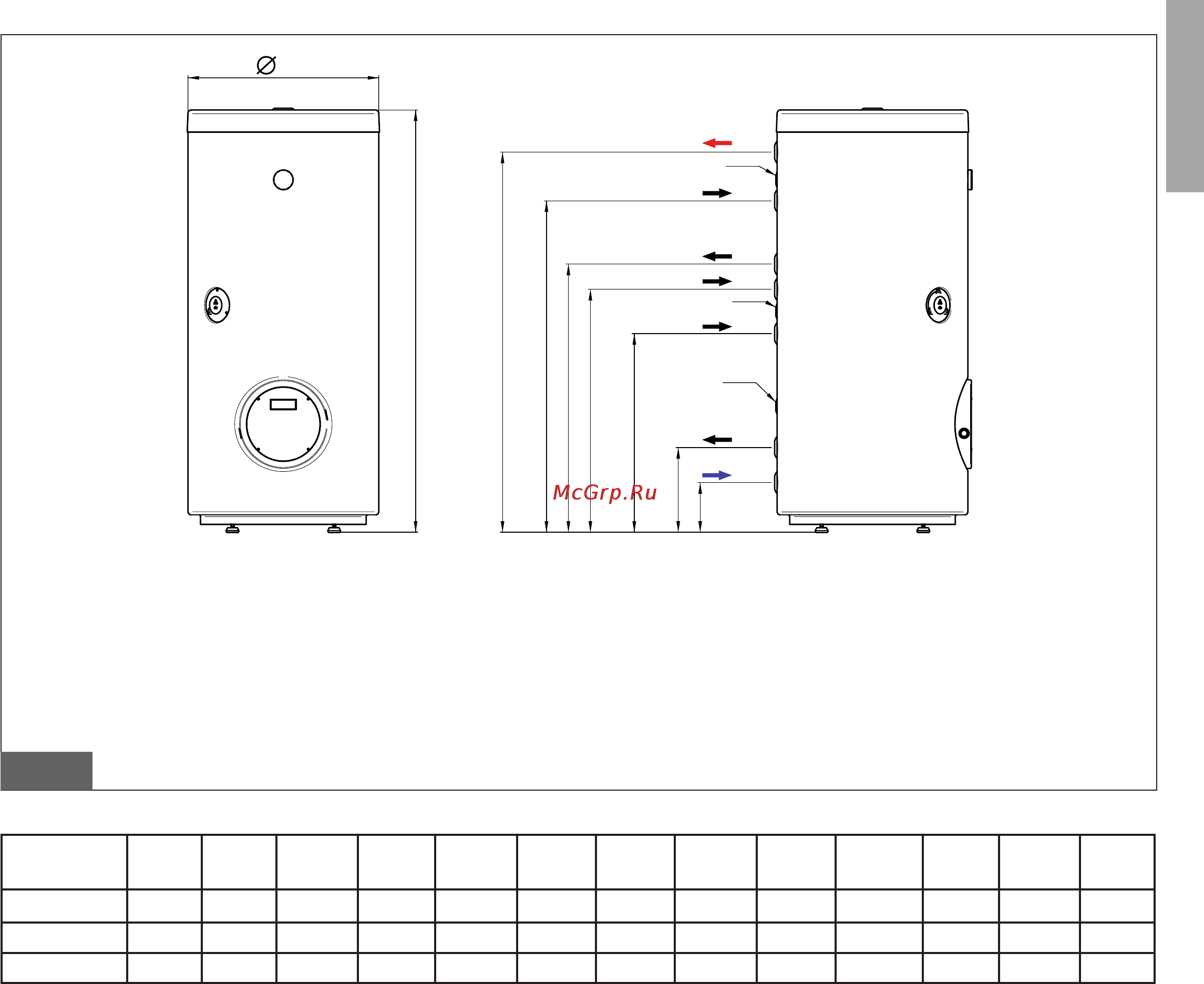

4.3. Dimensions
fig. 4
MODEL
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
L
mm
KW WW PR-PV Z
200 610 132 243 563 729 823 1023 1177 1330 3/4’’ 3/4’’ 3/4’’ 3/4’’
300 650 130 270 675 841 937 1207 1390 1560 1’’ 1’’ 1’’ 1’’
500 760 143 303 853 1053 1153 1353 1633 1820 1’’ 1’’ 1’’ 1’’
LEGEND:
KW Cold water inlet
WW Hot water outlet
PR1 Lower heat exchanger outlet
PR2 Upper heat exchanger outlet
PV1 Lower heat exchanger inlet
PV2 Upper heat exchanger inlet
Tr Thermostat probe sheath
Z Recirculation
ENGLISH
