![Fondital WHPS BA 200 SS [7/28] Italiano](/img/pdf.png)
Fondital WHPS BA 200 SS [7/28] Italiano
![Fondital WHPS BA 200 SS [7/28] Italiano](/views2/1018664/page7/bg7.png)
7
A
L
B
C
D
E
F
G
H
KW
PR1
TR
PV1
TR
TR
Z
PR2
PV2
WW

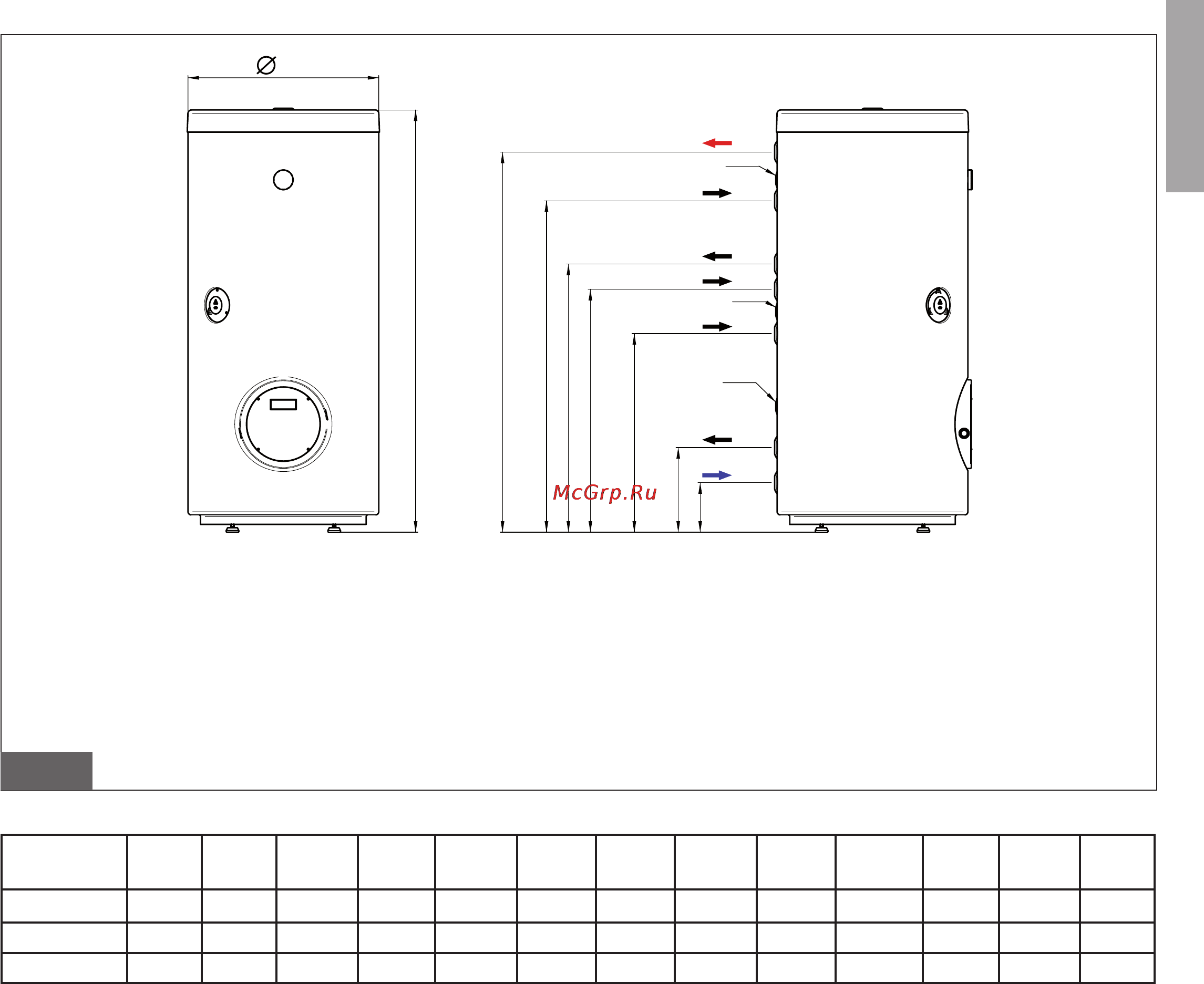

4.3. Dimensioni
fig. 4
LEGENDA:
KW Entrata acqua fredda sanitaria
WW Uscita acqua calda sanitaria
PR1 Uscita acqua scambiatore inferiore
PR2 Uscita acqua scambiatore superiore
PV1 Entrata acqua scambiatore inferiore
PV2 Entrata acqua scambiatore superiore
Tr Guaina sonda termostato
Z Ricircolo
MODELLO
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
L
mm
KW WW PR-PV Z
200 610 132 243 563 729 823 1023 1177 1330 3/4’’ 3/4’’ 3/4’’ 3/4’’
300 650 130 270 675 841 937 1207 1390 1560 1’’ 1’’ 1’’ 1’’
500 760 143 303 853 1053 1153 1353 1633 1820 1’’ 1’’ 1’’ 1’’
ITALIANO
