Fondital WHPS BA 200 SS [5/28] Italiano

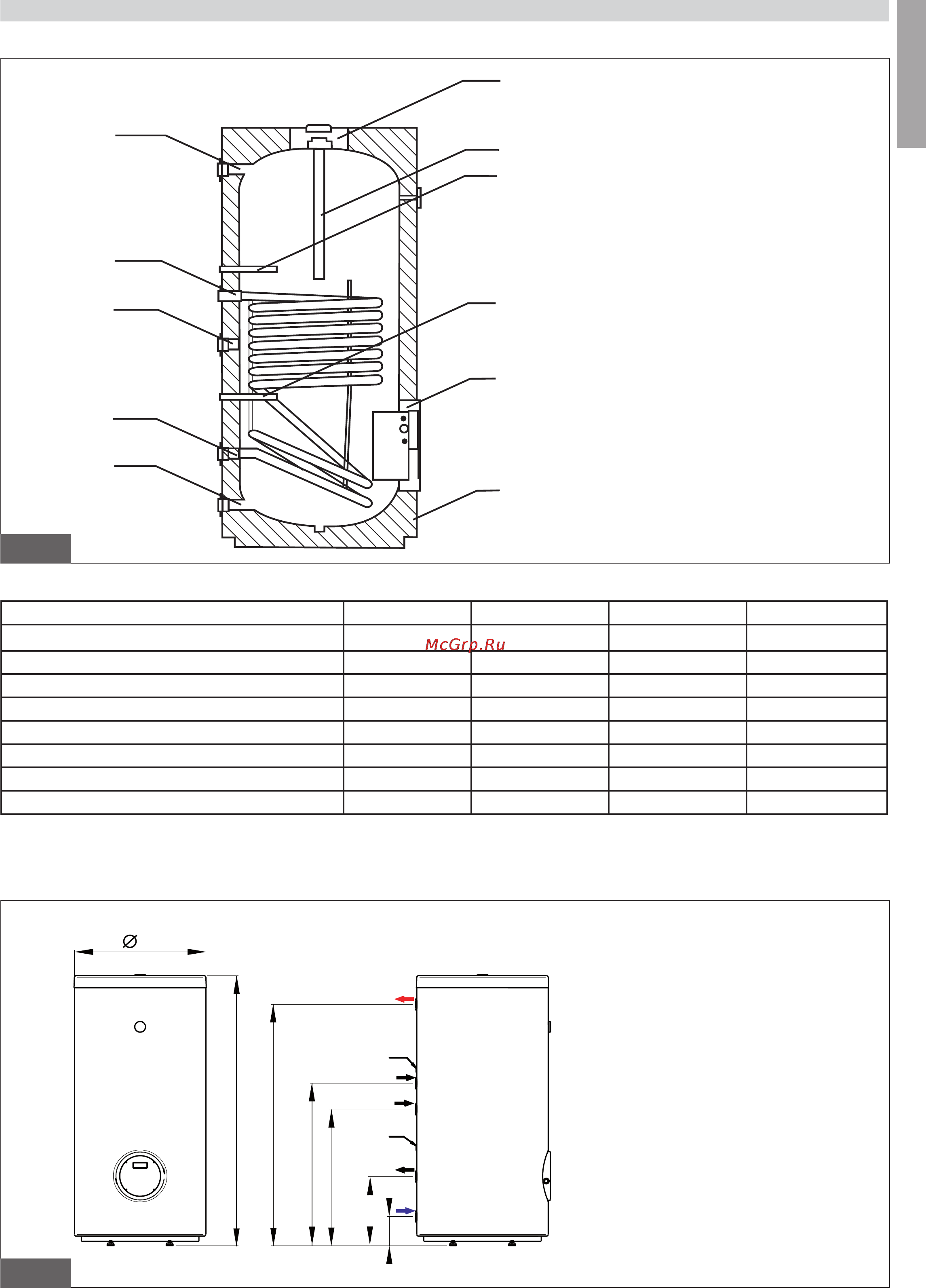

![Fondital WHPS BA 200 SS [5/28] Italiano](/views2/1018664/page5/bg5.png)
5
LEGENDA:
1. Entrata acqua fredda
2. Uscita acqua calda
3. Entrata circuito riscaldamento
4. Uscita circuito riscaldamento
5. Attacco ricircolo
6. Attacco sonda termostato
7. Anodo di magnesio
8. Isolamento in poliuretano esente da
CFC e HCFC
9. Flangia d’ispezione laterale
10. Flangia d’ispezione superiore
9
7
6
1
2
3
4
5
6
8
10
fig. 1
3.1 Nomenclatura delle parti
3. CARATTERISTICHE TECNICHE MODELLO WHPS BA SS
3.2. Tabella dati tecnici
(*) ∆T 35°C, temp. primario 80°C
A
G
B
C
D
E
F
WW
PV
PR
Z
KW
Tr
Tr
3.3. Dimensioni
fig. 2
LEGENDA:
KW Entrata acqua fredda sanitaria
WW Uscita acqua calda sanitaria
PR Uscita acqua scambiatore
PV Entrata acqua scambiatore
Tr Guaina sonda termostato
Z Ricircolo
MODELLO 160 200 300 500
Capacità nominale (l) 160 200 300 500
Supercie di scambio (m
2
) 0,85 1,00 1,40 2,10
Pressione max. bollitore (bar) 10 10 10 10
Pressione max. scambiatore (bar) 16 16 16 16
T max. accumulo (°C) 95 95 95 95
Portata volumetrica primario (m
3
/h) 2,0 2,0 3,0 3,0
Potenza scambiata (kW) (*) 27 30 44 63
Portata in continuo (l/h) (*) 663 737 1081 1543
ITALIANO
