6
MODELLO
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
KW WW PR-PV Z
160 610 132 293 533 683 904 1056 3/4’’ 3/4’’ 3/4’’ 3/4’’
200 610 132 293 633 783 1177 1329 3/4’’ 3/4’’ 3/4’’ 3/4’’
300 650 130 320 810 960 1390 1560 1’’ 1’’ 1’’ 1’’
500 750 143 373 913 1063 1633 1818 1’’ 1’’ 1’’ 1’’

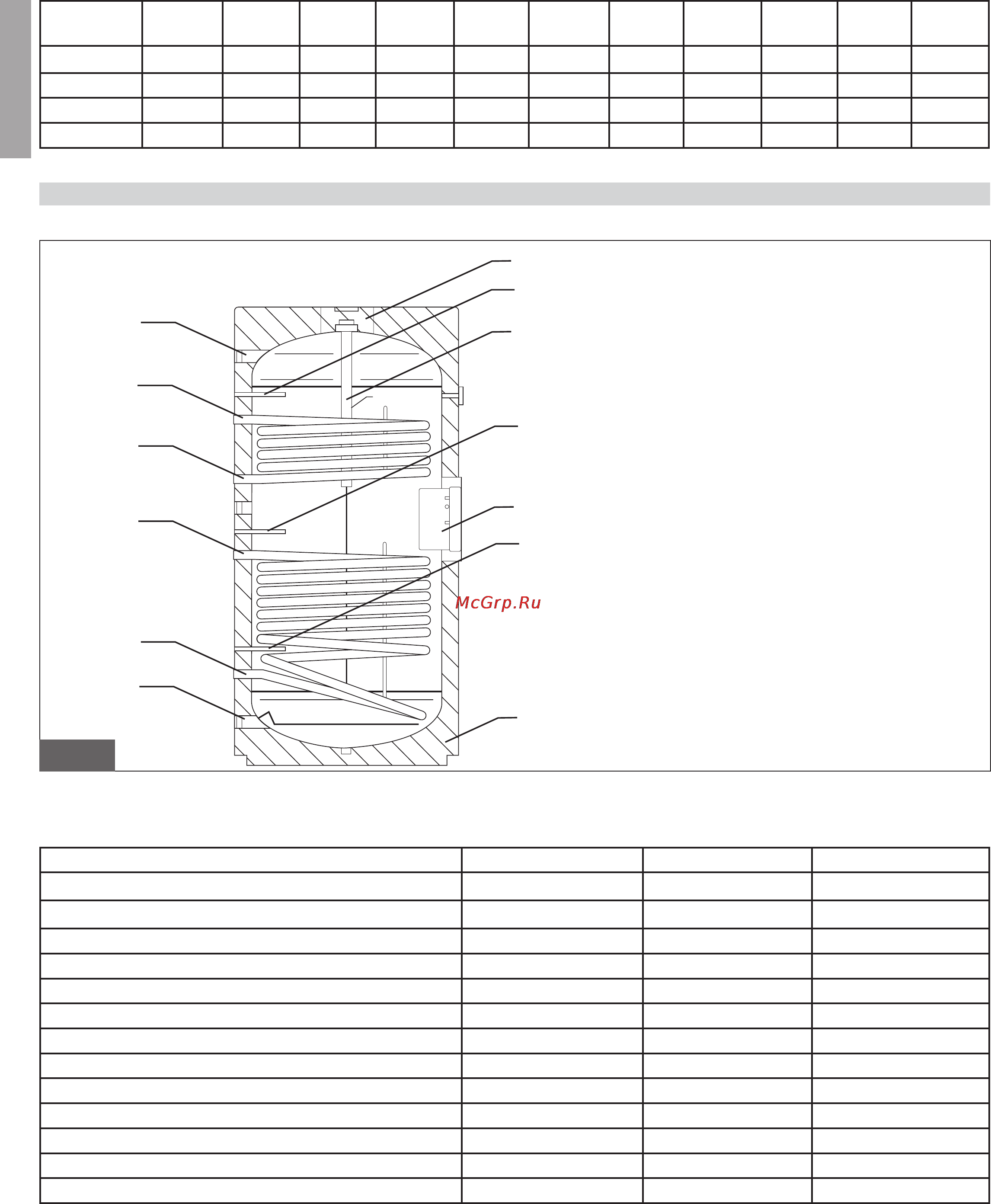

4.1 Nomenclatura delle parti
4. CARATTERISTICHE TECNICHE MODELLO WHPS BA DS
1
4
3
6
5
2
7
9
7
8
10
11
7
fig. 3
4.2. Tabella dati tecnici
(*) ∆T 35°C, temp. primario 80°C
MODELLO 200 300 500
Capacità nominale (l) 200 300 500
Supercie di scambio serpentino inferiore m
2
0,7 1,40 2,10
Supercie di scambio serpentino superiore m
2
0,5 0,9 0,9
Pressione max. bollitore (bar) 10 10 10
Pressione max. scambiatore (bar) 16 16 16
T max. accumulo (°C) 95 95 95
T max. acqua primario (°C) 110 110 110
Portata volumetrica primario serpentino inferiore m
3
/h 2,5 2,5 3,0
Portata volumetrica primario serpentino superiore m
3
/h 1,5 1,5 1,5
Potenza max. (kW) serpentino inferiore (*) 25,5 44 63
Potenza max. (kW) serpentino superiore (*) 22 31,5 31,5
Portata in continuo (l/h) serpentino inferiore (*) 530 909 1646
Portata in continuo (l/h) serpentino superiore (*) 450 638 1302
LEGENDA:
1. Entrata acqua fredda
2. Uscita acqua calda
3. Entrata acqua scambiatore inferiore
4. Uscita acqua scambiatore inferiore
5. Entrata acqua scambiatore superiore
6. Uscita acqua scambiatore superiore
7. Attacco sonda termostato
8. Anodo di magnesio
9. Isolamento in poliuretano esente da
CFC e HCFC
10. Flangia d’ispezione laterale
11. Flangia d’ispezione superiore
ITALIANO
