22
МОДЕЛЬ
A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
G
мм
KW WW PR-PV Z
160 610 132 293 533 683 904 1056 3/4’ 3/4’ 3/4’ 3/4’
200 610 132 293 633 783 1177 1329 3/4’ 3/4’ 3/4’ 3/4’
300 650 130 320 810 960 1390 1560 1’ 1’ 1’ 1’
500 750 143 373 913 1063 1633 1818 1’ 1’ 1’ 1’

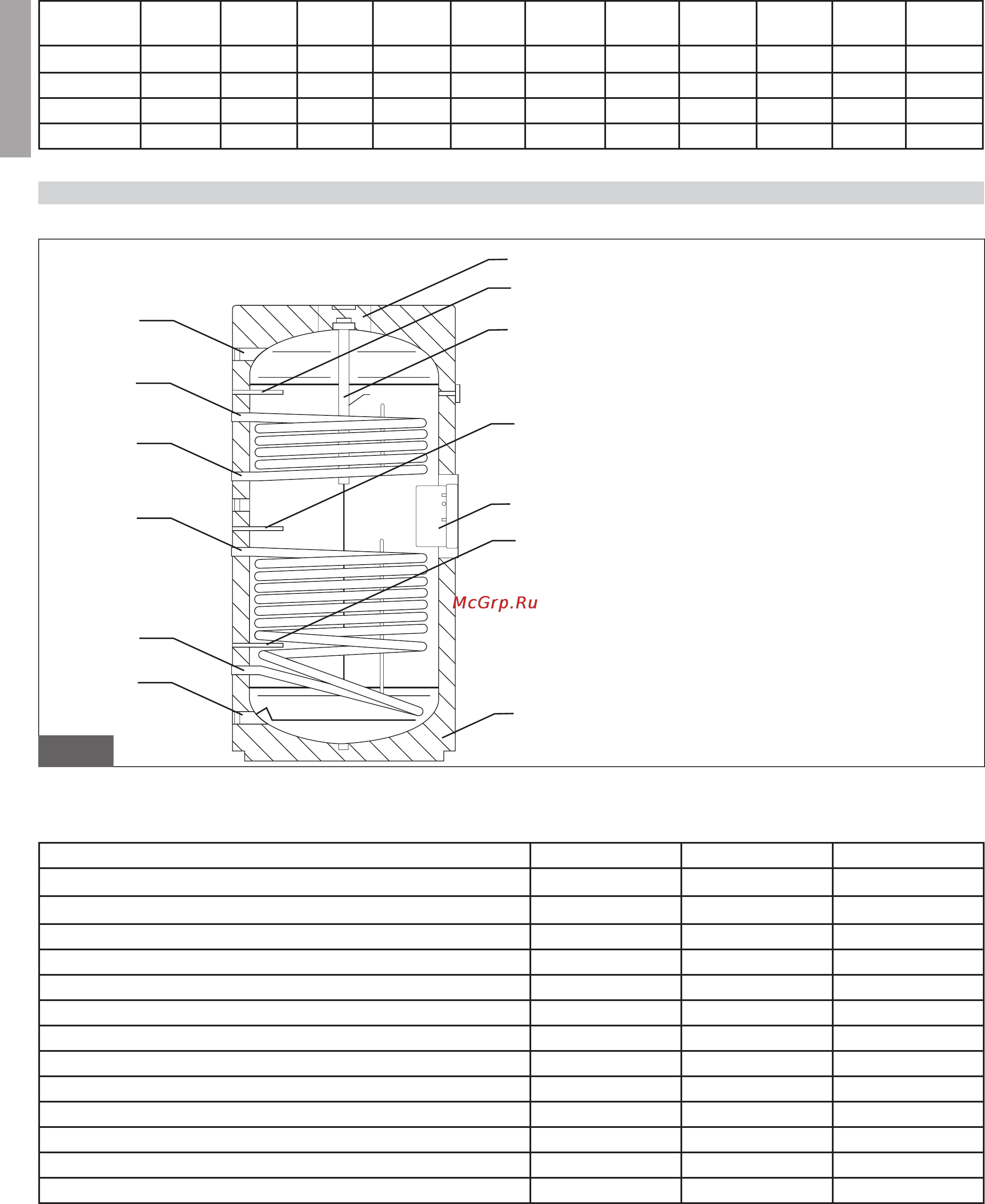

4.1. Номенклатура частей
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ WHPS BA DS
1
4
3
6
5
2
7
9
7
8
10
11
7
рис. 3
4.2. Таблица технических данных
(*) ΔТ ГВС = 35°C, Т теплоносителя = 80°C, расход теплоносителя - номинальный
МОДЕЛЬ 200 300 500
Емкость (л) 200 300 500
Площадь нижнего теплообменника (м²) 0,7 1,40 2,10
Площадь верхнего теплообменника (м²) 0,5 0,9 0,9
Макс. давление водонагревателя (бар) 10 10 10
Макс. давление теплообменников (бар) 16 16 16
Макс. Т накопителя (°C) 95 95 95
Макс. Т теплоносителя (°C) 110 110 110
Номинальный расход теплоносителя, нижний теплообменник (м³/ч) 2,5 2,5 3,0
Номинальный расход теплоносителя, верхний теплообменник (м³/ч) 1,5 1,5 1,5
Мощность нижнего теплообменника (кВт) (*) 25,5 44 63
Мощность верхнего теплообменника (кВт) (*) 22 31,5 31,5
Производительность ГВС (л/ч), нижний теплообменник (*) 530 909 1646
Производительность ГВС (л/ч), верхний теплообменник (*) 450 638 1302
СПЕЦИФИКАЦИЯ:
1. Подача холодной воды
2. Выход горячей воды для санитарно-
бытовых нужд
3. Вход нижнего теплообменника
4. Выход нижнего теплообменника
5. Вход верхнего теплообменника
6. Выход верхнего теплообменника
7. Гильза термостата
8. Магниевый анод
9. Пенополиуретановая теплоизоляция
10. Смотровой фланец
11. Верхний смотровой фланец
