StarLine А93, А63
134

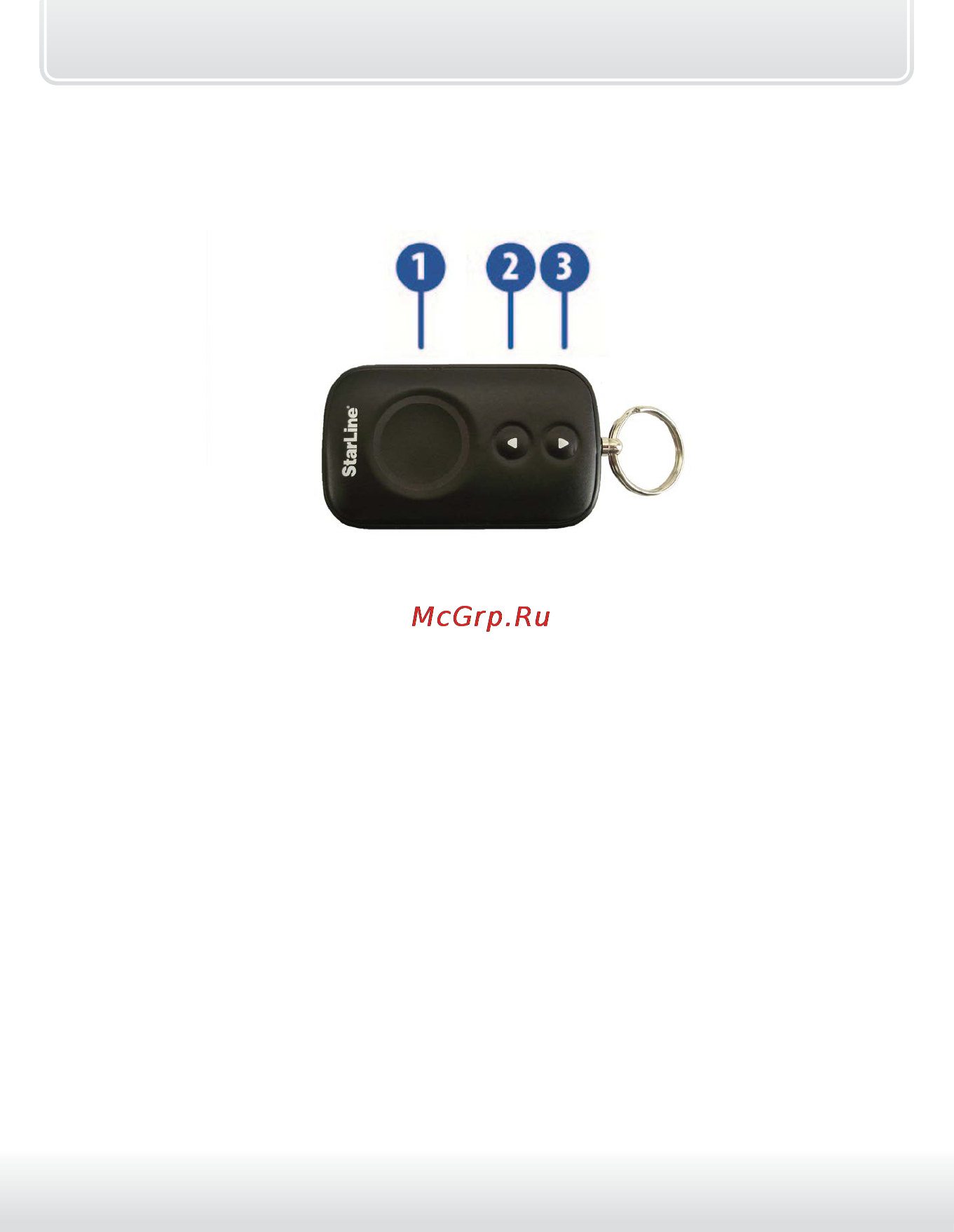

Перевод дополнительного брелка в режим метки
Нажмите и продолжайте удерживать кнопку 1 брелка.
(блокировка кнопок брелка должна быть выключена!).
Светодиод индикации начнет светиться
- красным цветом, если брелок находится в обычном режиме работы
- синим цветом, если брелок работает в режиме SLAVE.
Нажмите коротко кнопку 3, если Вы собираетесь перевести брелок в
режим SLAVE. Светодиод индикации начнет светиться синим цветом.
Нажмите коротко кнопку 2, если Вы собираетесь перевести брелок в
нормальный режим. Светодиод индикации начнет светиться красным
цветом. Отпустите кнопку 1.
Настройка радиуса действия
дополнительного брелка - метки
1) Перевод центрального блока в режим настройки радиуса
действия
При выключенной охране нажмите сервисную кнопку 11 раз и
включите
зажигание. Последует 11 сигналов сирены, световые сигналы начнут
периодически вспыхивать (примерно 1 раз в 2 секунды).
