инструкция по установке
83

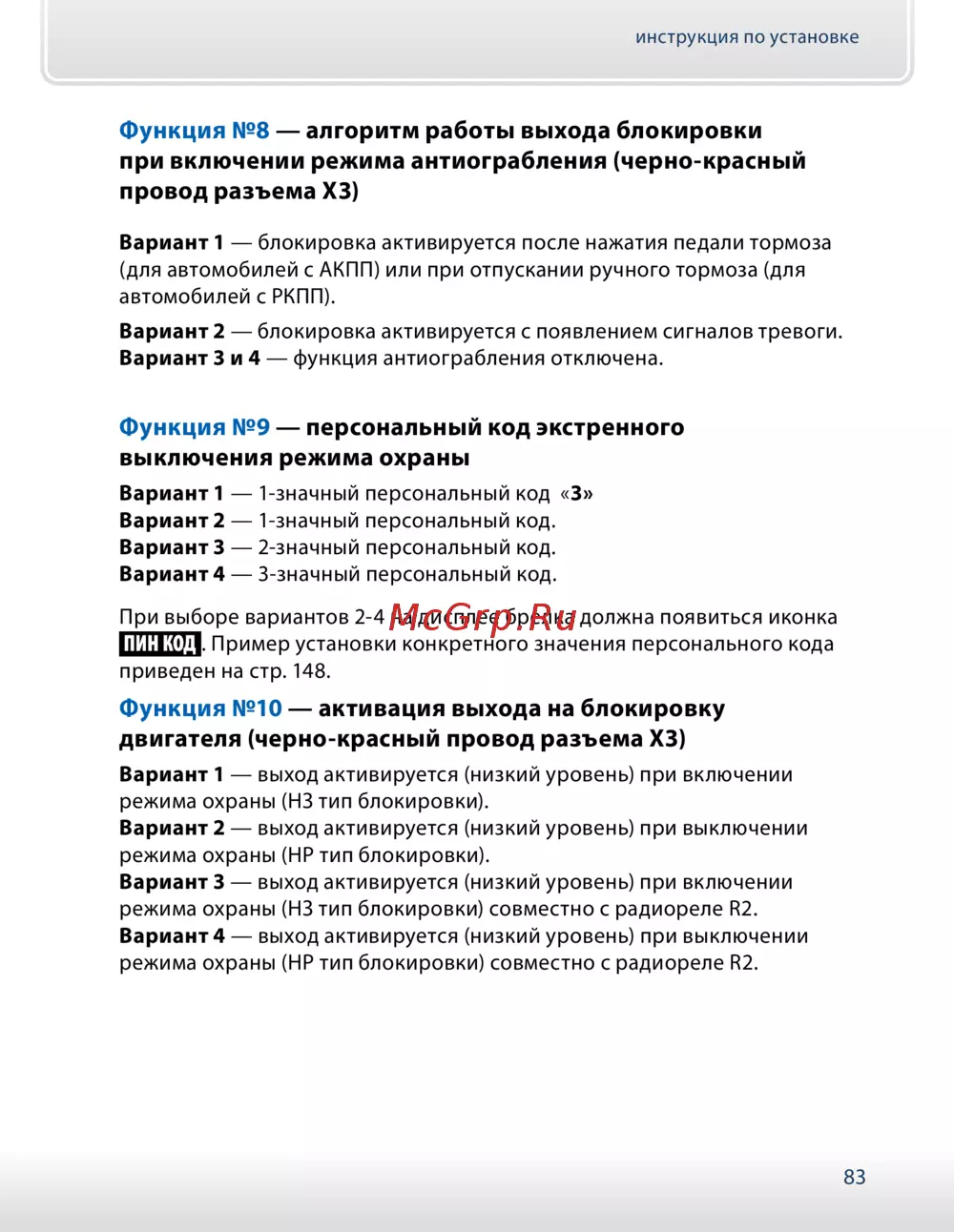

Функция №8 — алгоритм работы выхода блокировки
при включении режима антиограбления (черно-красный
провод разъема Х3)
Вариант 1 — блокировка активируется после нажатия педали тормоза
(для автомобилей с АКПП) или при отпускании ручного тормоза (для
автомобилей с РКПП).
Вариант 2 — блокировка активируется с появлением сигналов тревоги.
Вариант 3 и 4 — функция антиограбления отключена.
Функция №9 — персональный код экстренного
выключения режима охраны
Вариант 1 — 1-значный персональный код «3»
Вариант 2 — 1-значный персональный код.
Вариант 3 — 2-значный персональный код.
Вариант 4 — 3-значный персональный код.
При выборе вариантов 2-4 на дисплее брелка должна появиться иконка
. Пример установки конкретного значения персонального кода
приведен на стр. 148.
Функция №10 — активация выхода на блокировку
двигателя (черно-красный провод разъема Х3)
Вариант 1 — выход активируется (низкий уровень) при включении
режима охраны (НЗ тип блокировки).
Вариант 2 — выход активируется (низкий уровень) при выключении
режима охраны (НР тип блокировки).
Вариант 3 — выход активируется (низкий уровень) при включении
режима охраны (НЗ тип блокировки) совместно с радиореле R2.
Вариант 4 — выход активируется (низкий уровень) при выключении
режима охраны (НР тип блокировки) совместно с радиореле R2.
