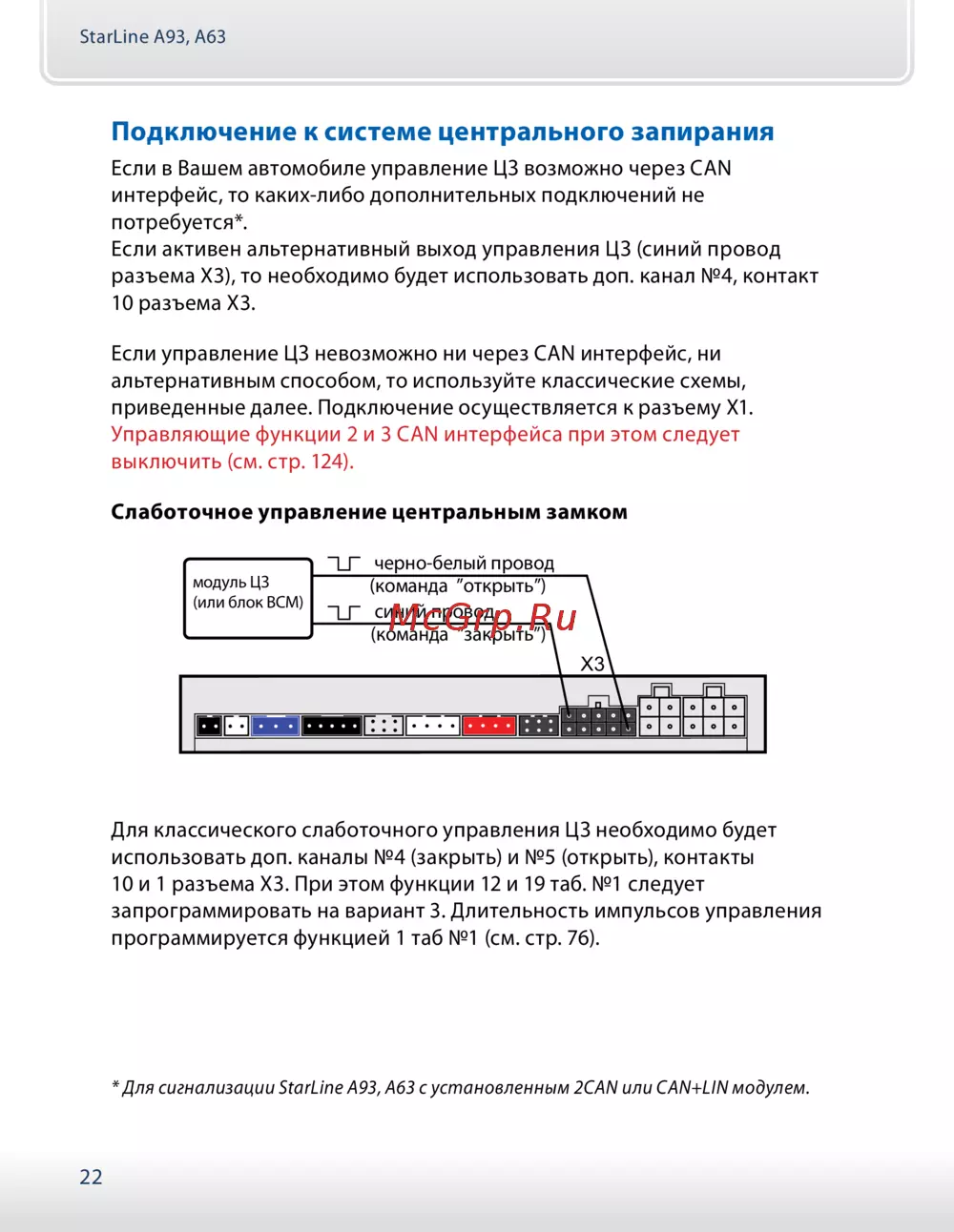

StarLine А93, А63
22
Подключение к системе центрального запирания
Если в Вашем автомобиле управление ЦЗ возможно через CAN
интерфейс, то каких-либо дополнительных подключений не
потребуется*.
Если активен альтернативный выход управления ЦЗ (синий провод
разъема Х3), то
необходимо будет использовать доп. канал №4, контакт
10 разъема Х3.
Если управление ЦЗ невозможно ни через CAN интерфейс, ни
альтернативным способом, то используйте классические схемы,
приведенные далее. Подключение осуществляется к разъему Х1.
Управляющие функции 2 и 3 CAN интерфейса при этом следует
выключить (см. стр. 124).

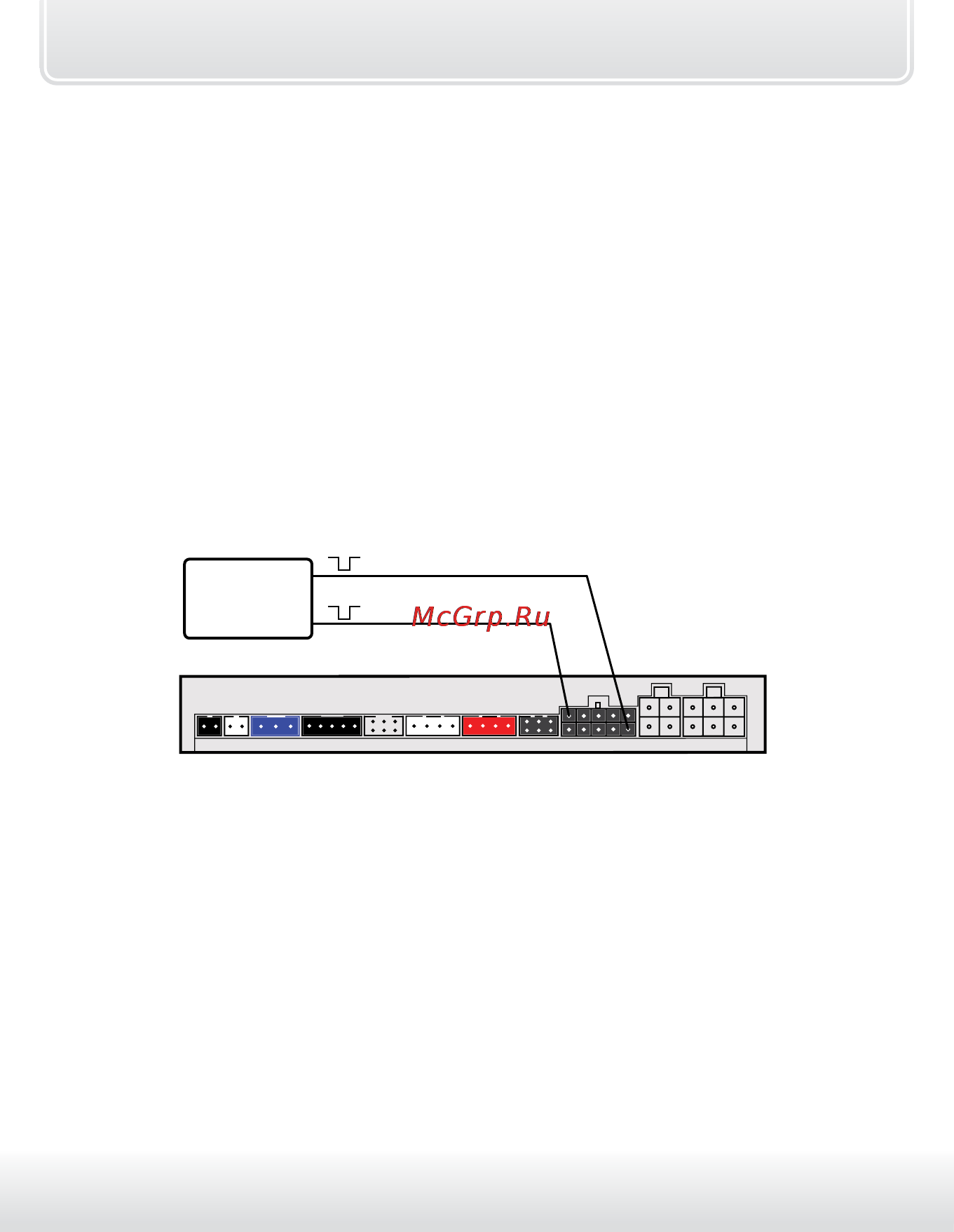

Слаботочное управление центральным замком
Х3
модуль ЦЗ
(или блок ВСМ)
черно-белый провод
(команда ”открыть”)
синий провод
(команда ”закрыть”)
Д
ля классического слаботочного управления ЦЗ необходимо будет
использовать доп. каналы №4 (закрыть) и №5 (открыть), контакты
10 и 1 разъема Х3. При этом функции 12 и 19 таб. №1 следует
запрограммировать на вариант 3. Длительность импульсов управления
программируется функцией 1 таб №1 (см. стр. 76).
* Для сигнализации StarLine А93, А63 с установленным 2CAN или CAN+LIN модулем.
