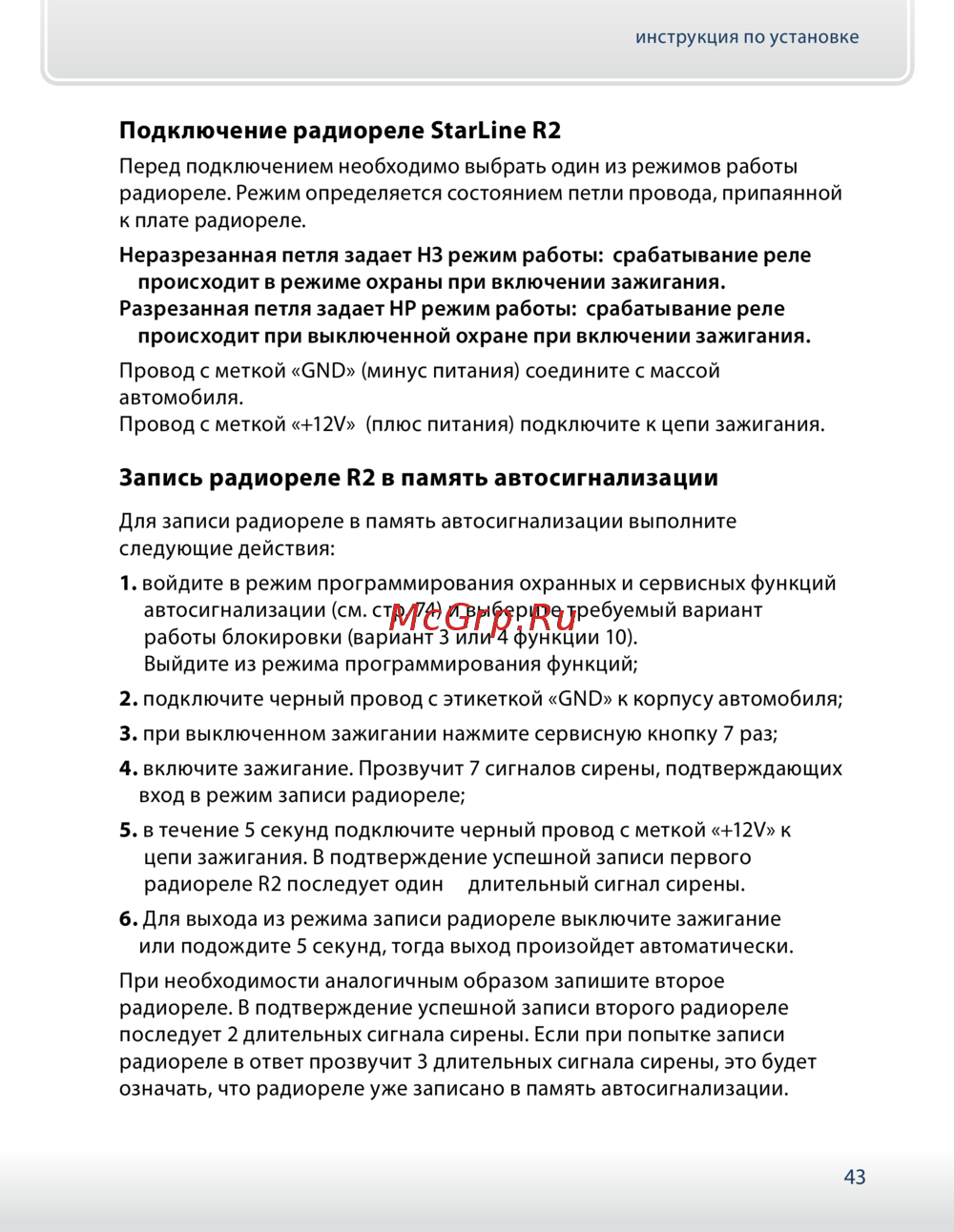

Starline a93 can-lin [43/157] Подключение радиореле starline r2
![Starline a93 can-lin [43/157] Подключение радиореле starline r2](/views2/1188446/page43/bg2b.png)
инструкция по установке
43
Подключение радиореле StarLine R2
Перед подключением необходимо выбрать один из режимов работы
радиореле. Режим определяется состоянием петли провода, припаянной
к плате радиореле.
Неразрезанная петля задает НЗ режим работы: срабатывание реле
происходит в режиме охраны при включении зажигания.
Разрезанная петля задает НР режим работы: срабатывание реле
происходит при выключенной охране при включении зажигания.
Провод с меткой «GND» (минус питания) соедините с массой
автомобиля.
Провод с меткой «+12V» (плюс питания) подключите к цепи зажигания.
Запись радиореле R2 в память автосигнализации
Для записи радиореле в память автосигнализации выполните
следующие действия:
1. войдите в режим программирования охранных и сервисных функций
автосигнализации (см. стр. 74) и выберите требуемый вариант
работы блокировки (вариант 3 или 4 функции 10).
Выйдите из режима программирования функций;
2. подключите черный провод c этикеткой «GND» к корпусу автомобиля;
3. при выключенном зажигании нажмите сервисную кнопку 7 раз;
4. включите зажигание. Прозвучит 7 сигналов сирены, подтверждающих
вход в режим записи радиореле;
5. в течение 5 секунд подключите черный провод с меткой «+12V» к
цепи зажигания. В подтверждение успешной записи первого
радиореле R2 последует один длительный сигнал сирены.
6. Для выхода из режима записи радиореле выключите зажигание
или подождите 5 секунд, тогда выход произойдет автоматически.
При необходимости аналогичным образом запишите второе
радиореле. В подтверждение успешной записи второго радиореле
последует 2 длительных сигнала сирены. Если при попытке записи
радиореле в ответ прозвучит 3 длительных сигнала сирены, это будет
означать, что радиореле уже записано в память автосигнализации.
