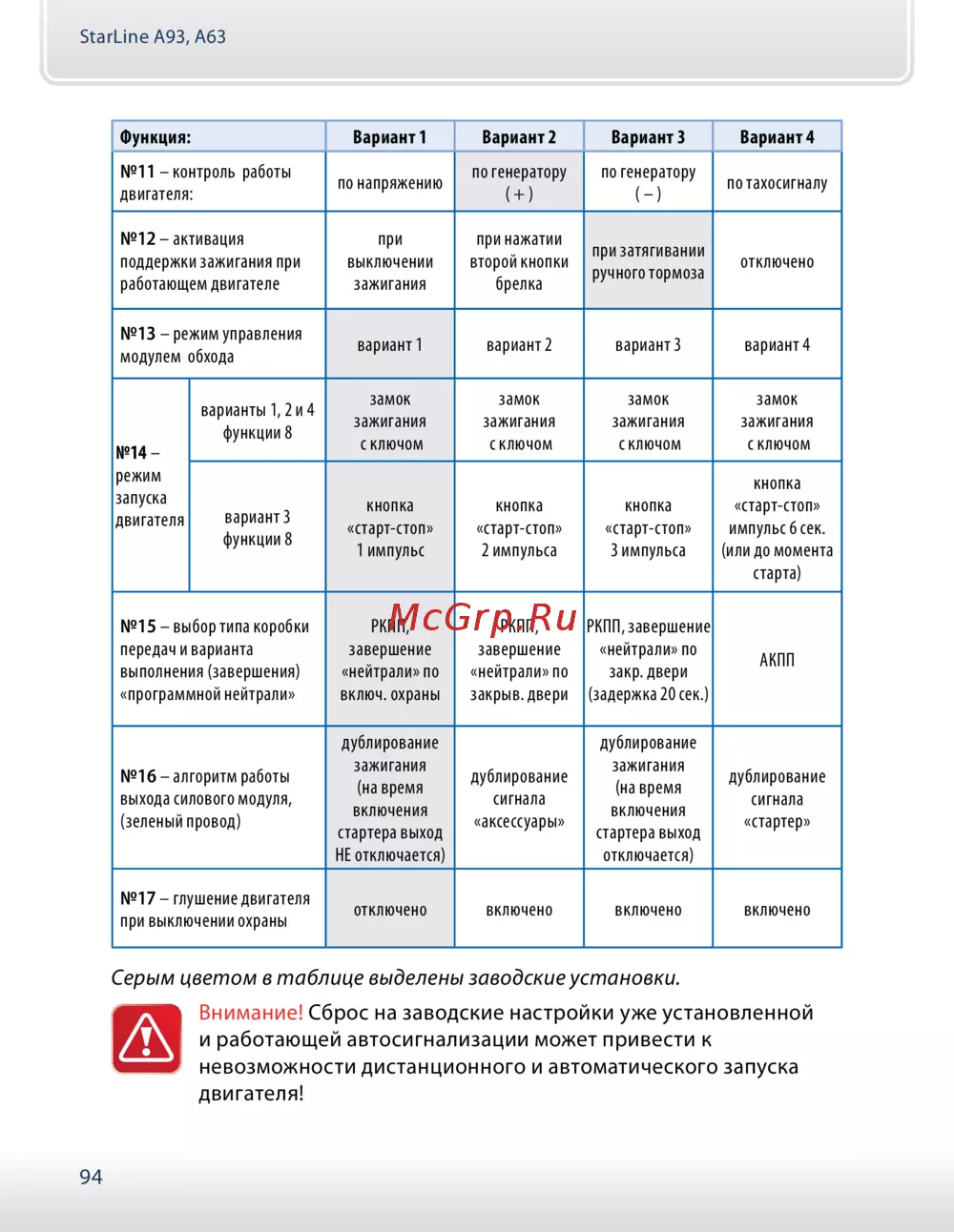

StarLine А93, А63
94
Функция: Вариант 1 Вариант 2 Вариант 3 Вариант 4
№11 – контроль работы
двигателя:
по напряжению
по генератору
( + )
по генератору
( – )
по тахосигналу
№12 – активация
поддержки зажигания при
работающем двигателе
при
выключении
зажигания
при нажатии
второй кнопки
брелка
при затягивании
ручного тормоза
отключено
№13 – режим управления
модулем обхода
вариант 1 вариант 2 вариант 3 вариант 4
№14 –
режим
запуска
двигателя
варианты 1, 2 и 4
функции 8
замок
зажигания
с ключом
замок
зажигания
с ключом
замок
зажигания
с ключом
замок
зажигания
с ключом
вариант 3
функции 8
кнопка
«старт-стоп»
1 импульс
кнопка
«старт-стоп»
2 импульса
кнопка
«старт-стоп»
3 импульса
кнопка
«старт-стоп»
импульс 6 сек.
(или до момента
старта)
№15 – выбор типа коробки
передач и варианта
выполнения (завершения)
«программной нейтрали»
РКПП,
завершение
«нейтрали» по
включ. охраны
РКПП,
завершение
«нейтрали» по
закрыв. двери
РКПП, завершение
«нейтрали» по
закр. двери
(задержка 20 сек.)
АКПП
№16 – алгоритм работы
выхода силового модуля,
(зеленый провод)
дублирование
зажигания
(на время
включения
стартера выход
НЕ отключается)
дублирование
сигнала
«аксессуары»
дублирование
зажигания
(на время
включения
стартера выход
отключается)
дублирование
сигнала
«стартер»
№17 – глушение двигателя
при выключении охраны
отключено включено включено включено
Серым цветом в таблице выделены заводские установки.
Внимание! Сброс на заводские настройки уже установленной
и работающей автосигнализации может привести к
невозможности дистанционного и автоматического запуска
двигателя!
