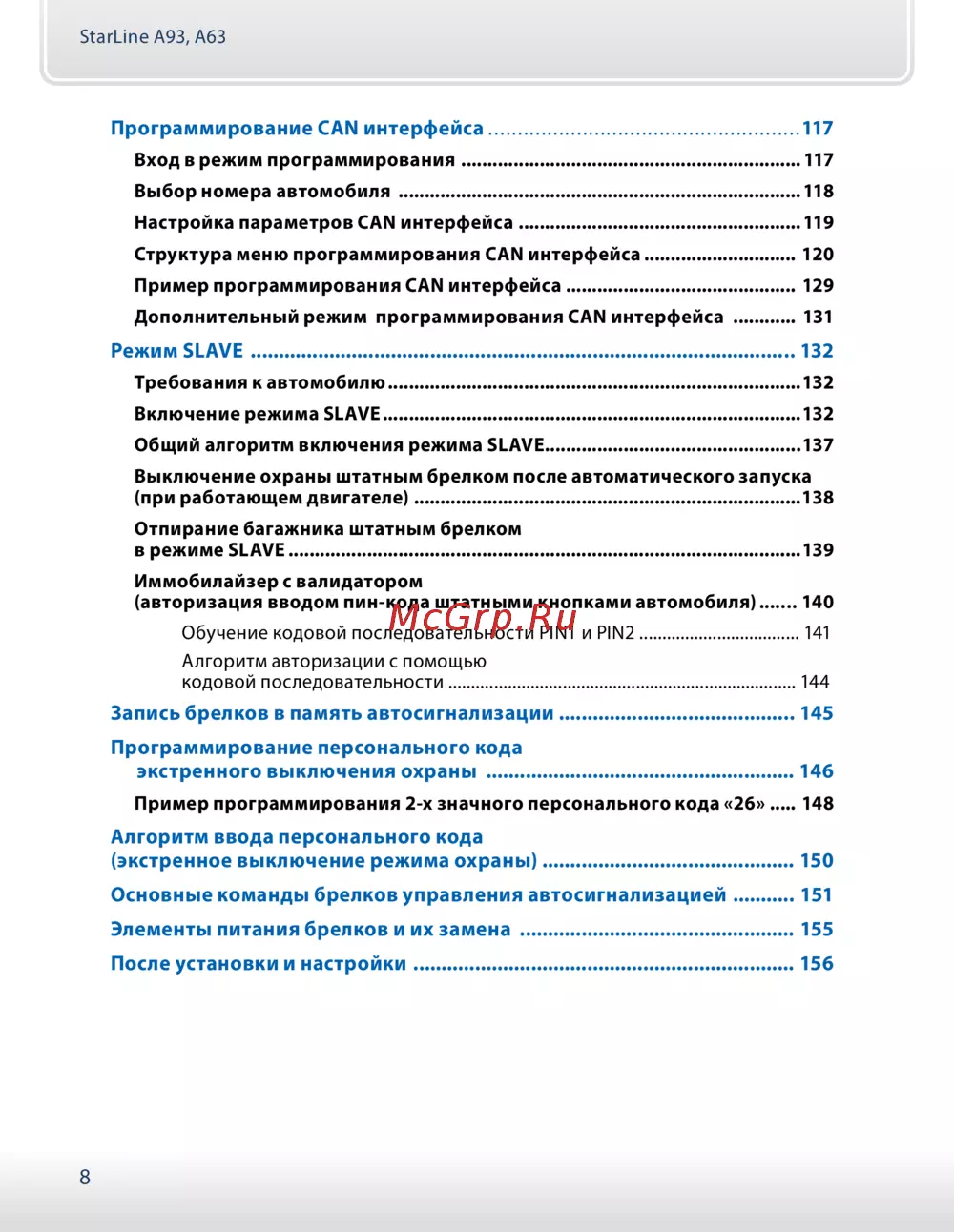

Starline a93 can-lin [8/157] Программирование can интерфейса
![Starline a93 can-lin [8/157] Программирование can интерфейса](/views2/1188446/page8/bg8.png)
StarLine А93, А63
8
Программирование CAN интерфейса .....................................................117
Вход в режим программирования ................................................................. 117
Выбор номера автомобиля .............................................................................118
Настройка параметров CAN интерфейса ...................................................... 119
Структура меню программирования CAN интерфейса ............................. 120
Пример программирования CAN интерфейса ............................................ 129
Дополнительный режим программирования CAN интерфейса ............ 131
Режим SLAVE ................................................................................................. 132
Требования к автомобилю ...............................................................................132
Включение режима SLAVE ................................................................................132
Общий алгоритм включения режима SLAVE .................................................137
Выключение охраны штатным брелком после автоматического запуска
(при работающем двигателе) ..........................................................................138
Отпирание багажника штатным брелком
в режиме SLAVE ..................................................................................................139
Иммобилайзер с валидатором
(авторизация вводом пин-кода штатными кнопками автомобиля) ....... 140
Обучение кодовой последовательности PIN1 и PIN2 ................................... 141
Алгоритм авторизации с помощью
кодовой последовательности ............................................................................ 144
Запись брелков в память автосигнализации .......................................... 145
Программирование персонального кода
экстренного выключения охраны ....................................................... 146
Пример программирования 2-х значного персонального кода «26» ..... 148
Алгоритм ввода персонального кода
(экстренное выключение режима охраны) ............................................. 150
Основные команды брелков управления автосигнализацией ........... 151
Элементы питания брелков и их замена ................................................. 155
После установки и настройки .................................................................... 156
