инструкция по установке
103
Гибкое программирование
дополнительных каналов
Гибкое программирование позволяет привязать включение и
выключение доп. канала к различным событиям, задать задержку
срабатывания, длительность и количество импульсов при активации

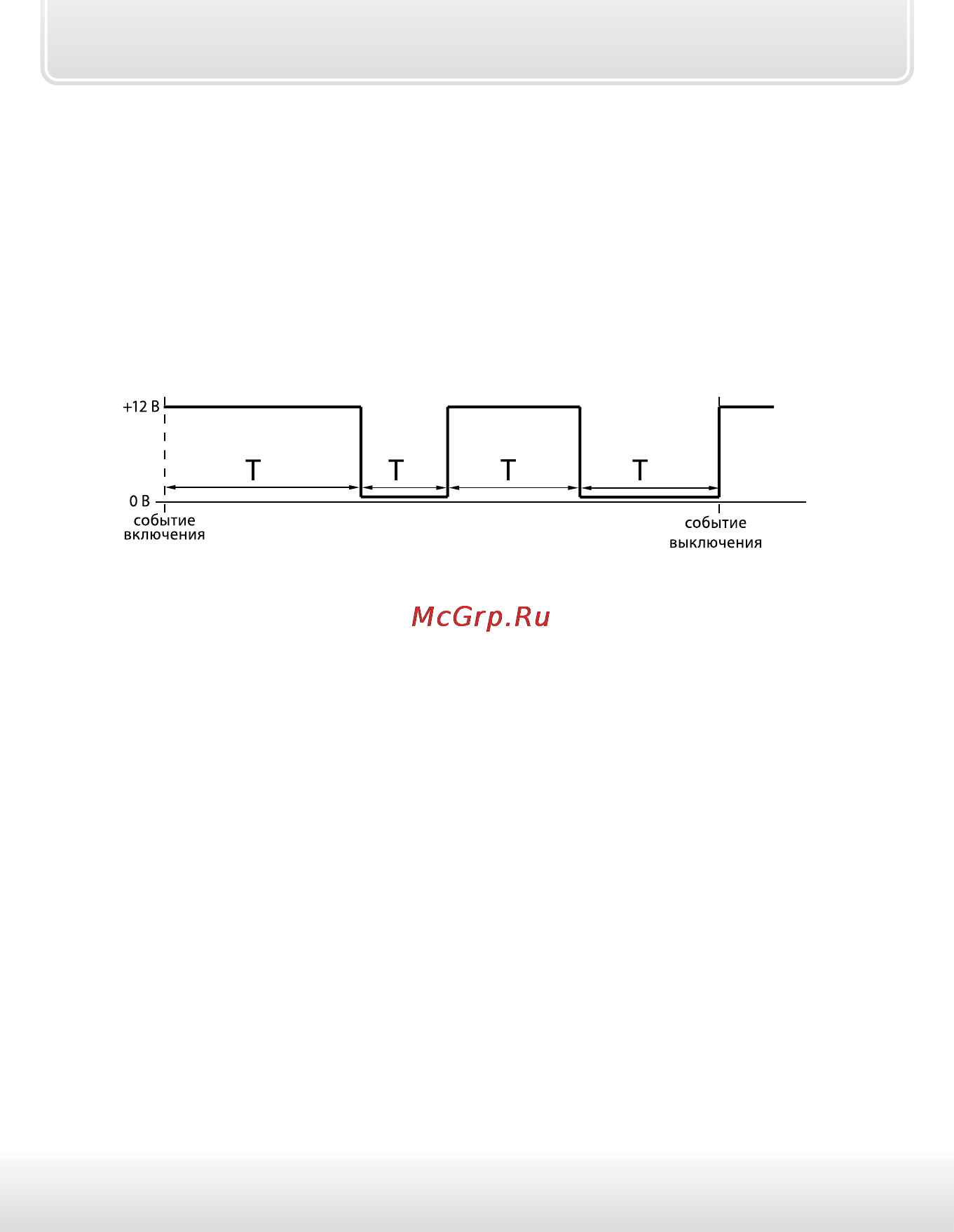

канала. В общем виде сигнал на выходе доп. канала при гибком
программировании выглядит следующим образом:
1 2
3
4
Где:
Т1 - задержка первого импульса относительно события включения;
Т2 - длительность первого импульса;
Т3 - длительность паузы между импульсами;
Т4 - длительность второго импульса.
