Graco Husky 515 [13/36] Обслуживание
![Graco Husky 515 [13/36] Обслуживание](/views2/1193897/page13/bgd.png)
3A1954 13
Обслуживание
Воздушный клапан (насосы Husky 515 и Husky 716)
ПРИМЕЧАНИЕ: Доступен комплект 241657 для ремонта воздушного клапана. Детали, входящие в комплект, помечены
"крестиком" ({) на Рис. 6, чертеже деталей и в списках. В комплекте поставляется туба со смазкой общего назначения
111920. Обслуживание воздушного клапана выполняется следующим образом. Смотрите Рис. 6.
1. Сбросьте давление.
Смотрите
раздел
Процедура сброса давления на стр. 10.
2. Снимите крышку (10) и извлеките уплотнительное
кольцо
(4).
3. Снимите плунжеры каретки (7), каретки (8), штифты
каретки (9) и пластину клапана (14) с центрального
корпуса (11).
4. Очистите все детали, и осмотрите их на отсутствие
износа или повреждений.
ПРИМЕЧАНИЕ: Есл
и
Вы устанавливаете детали
из нового ремонтного комплекта возд
ушного
клапана 241657, то используйте все детали
комплекта.
5. Смажьте притираемую поверхность пластины
клапа
н
а (14), и установите пластину клапана
притертой поверхностью вверх.
6. Смажьте отверстия центрального корпуса (11),
установите П-образные уплотнители (2) на плунжеры
каретки (7) и сдвиньте плунжеры каретки в отверстия
для плунжеров. Смотрите следующие важные
примечания по установке:
ПРИМЕЧАНИЯ:
• При установке каждого П-образного уплотнителя (2)
на каждый плунжер каретки (7), убедитесь, что
кромки П-образного уплотнителя направлены
в сторону конца с зажимом (конец меньшего
размера) плунжера каретки.
• При сдвиге плунжеров каретки (7) в отверстия,
сдвигайте их таким образом, чтобы концы с
зажимами (концы меньшего размера) были
направлены к центру центрального корпуса (11).
7. Смажьте штифты каретки (9) и вставьте их
в отверстия дл
я штифтов каретки.
8. Установите каретки (8). Убедитесь, что каретки вошли
в концы с зажимами плунжеров каретки (7) и
в штифты каретки (9).
9. Смажьте уплотнительное кольцо (4), и установите
его в паз вокруг отверстия крышки центрального
корпуса (11).
10. Вкрутите крышку (10) в центральный корпус,
и затяните ее с усилием 9,0 – 13,6 Н•м
(80 – 100 дюймов на фунт).

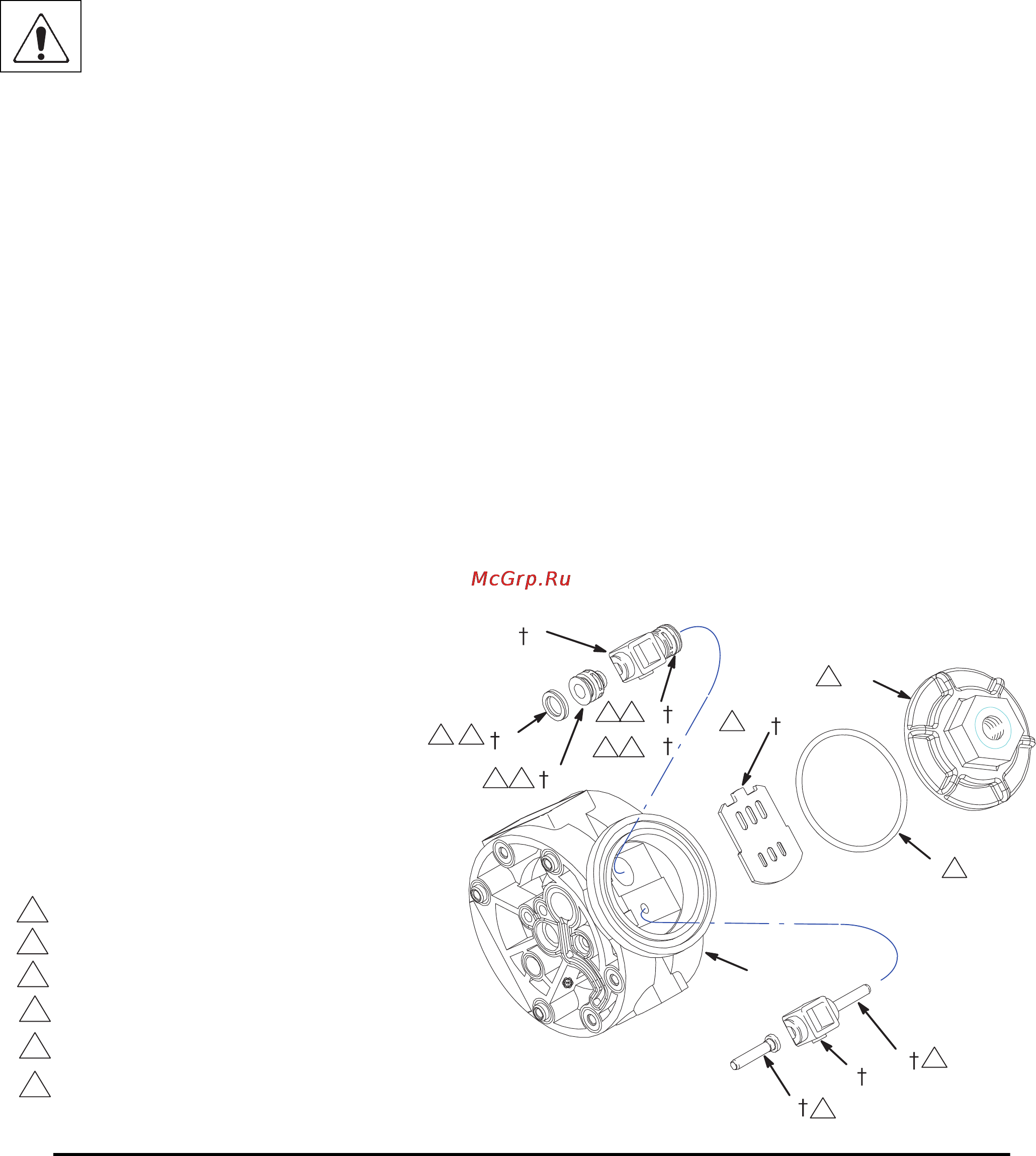

Рис. 6
1
2
9
14
2
8
7
9
8
2
7
4
10
1
3
3
4
4
4
2
11
2
2
5
5
5
6
9069A
4 6
4 6
ПРИМЕЧАНИЕ: Центральный корпус (11)
показан отдельно от воздушных крышек,
однако для этого обслуживания не требуется
снимать крышки воздушной секции. Для этого
обслуживания оставьте крышки воздушной
секции, установленными на центральном
корпусе.
† Входит в ремонтный комплект воздушного клапана 241657
Затяните с усилием 9,0
– 13,6 Н•м
(80
– 100 дюймов на фунт).
Нанесите консистентную смазку.
Нанесите консистентную смазку на притертую поверхность.
Перед установкой, нанесите консистентную смазку на отверстия
центрального корпуса (11).
Манжетные уплотнения направлены в сторону конца с зажимом
(меньшего размера) плунжера каретки (7).
Установите так, чтобы концы с зажимами (концы меньшего размера) были
направлены в сторону центра центрального корпуса (11).
