![Graco Husky 716 [6/36] Установка](/views2/1193897/page6/bg6.png)
6 3A1954
Установка

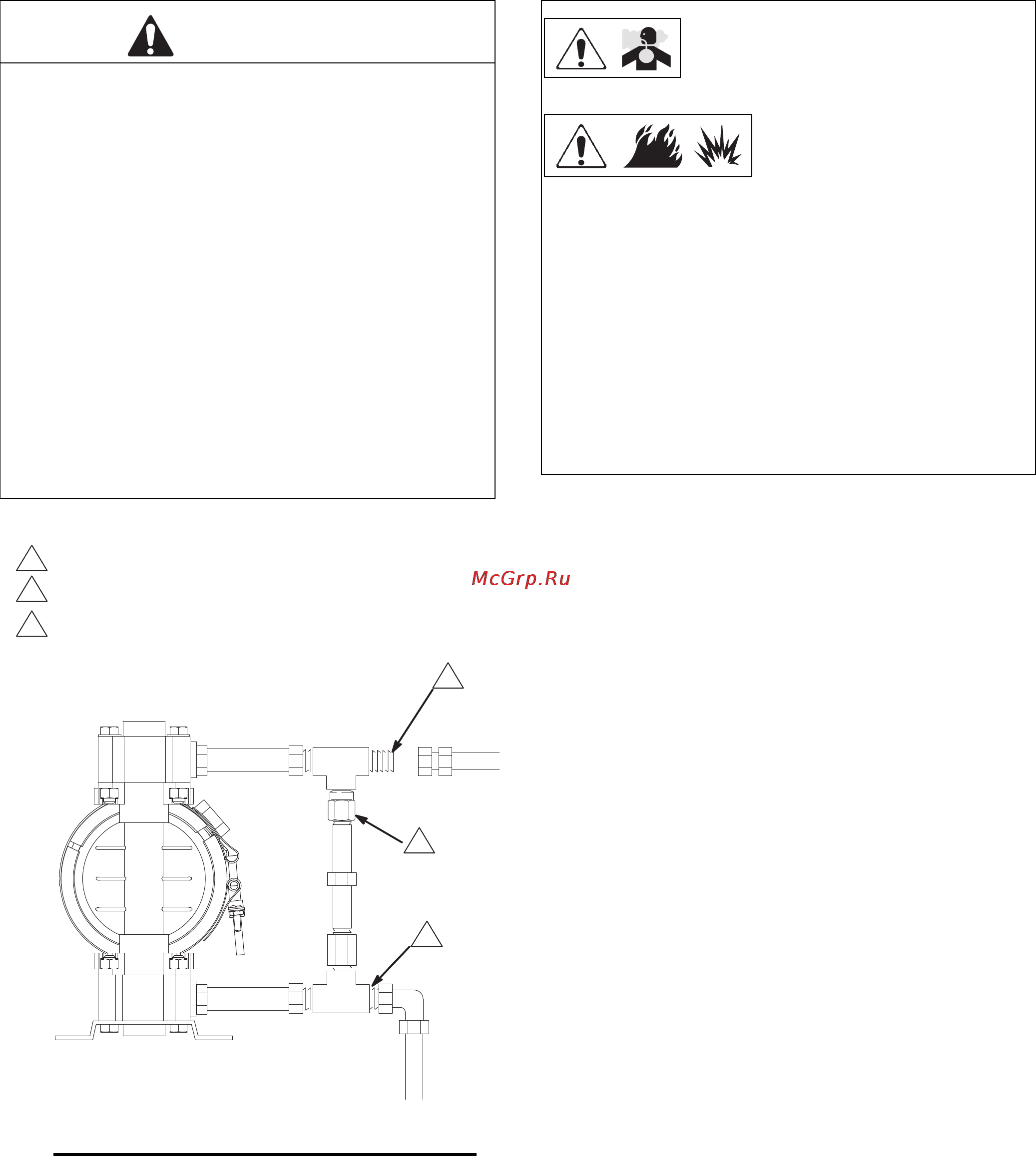

Клапан сброса давления жидкости
Рис. 1
Вытяжная вентиляция воздуха
Отверстие для выпуска отработанного воздуха имеет
резьбу 3/8 npt(f). Не допускается создание препятствий
перед отверстием выпуска отработанного воздуха.
Чрезмерное ограничение выпуска может привести к
хаотичной работе насоса.
Смотрите пункт "Вытяжная в
е
нтиляция воздуха" на Рис. 2.
Отвод воздуха в удаленное место выполняется
след
ующим образом:
1. Снимите глушитель (W) с порта выхода воздуха
на насосе.
2. Установите токопроводящий шланг выпуска воздуха
(X), и подсоедините глушитель к другому концу шланга.
Минимальный внутренний диаметр шланга для
выпуска отработанного воздуха составляет 10 мм
(3/8 дюйма). Если необходим шланг с длиной более
4,57 м (15 футов), то используйте шланг большего
диаметра. Не допускайте резких перегибов или
изломов шланга.
3. Установите контейнер (Z) на конце линии выпуска
воздуха для сбора жидкости в случае разрыва
мембраны. Смотрите Рис. 2.
ВНИМАНИЕ
В некоторых системах может потребоваться установка
клапана снятия давления на выпуске насоса для
предотвращения избыточного давления и разрыва
насоса или шланга. Смотрите Рис. 1.
Температурное расширение жидкости на выпускной
линии может стать причиной избыточного давления.
Это может произойти при использовании длинных
линий подачи жидкости, подверженных нагреву
солнечными лучами или температурой окружающей
среды, или в случае перекачивания жидкости из
холодной зоны в теплую (например, из подземной
емкости).
Избыточное давление может также возникнуть при
использовании насоса Husky для подачи жидкости на
поршневой насос, когда впускной клапан поршневого
насоса не закрывается, что приводит к созданию
пробки в выпускной линии.
1
2
1
2
3
3
9073A
Установите клапан между впускным и выпускным
отверстиями для жидкости.
Подсоедините линию впуска жидкости здесь.
Подсоедините линию выпуска жидкости здесь.
Обеспечьте надлежащую вентиляцию системы
в соответствии с применяемой схемой установки.
При перекачивании легковоспламеняемых или
опасных жидкостей, отработанный воздух следует
отводить в безопасное место подальше от людей,
животных, зон обработки пищевых продуктов и
всевозможных источников возгорания.
Повреждение мембраны приведет к попаданию
перекачиваемой жидкости в выпускаемый воздух.
Установите подходящий контейнер в конце линии
выпуска воздуха для сбора жидкости. Смотрите Рис. 2.
Прочтите раздел ОПАСНОСТЬ
ОТРАВЛЕНИЯ ТОКСИЧНЫМИ
ЖИДКОСТЯМИ на стр. 3.
Прочтите раздел ОПАСНОСТЬ
ПОЖАРА И ВЗРЫВА на стр. 3.
