14 3A1954
Обслуживание
Обратные клапаны с шаром или
с качающейся головкой
ПРИМЕЧАНИЕ: Для заказа доступен ремонтный комплект
D05XXX для жидкостной секции. Смотрите стр. 22 для
заказа правильного комплекта для Вашего насоса. Дет
али,
входящие в комплект, помечены двойным "крестиком" (})
на Рис. 7 и Рис. 8, и в чертеже деталей и списках.
В комплекте поставляется смазка общего назначения
11
19
20 и клей 113500.
1. Сбросьте давление. Смотрите раз
д
ел
Процедура сброса давления на стр. 10.
2. Снимите верхний и нижний коллекторы (102, 103).
3. Сним
ите все детали, помеченные крестиком (})
на Рис. 7 и Рис. 8.
4. Очистите все детали, и замените изношенные или
поврежденные детали.
5. Соберите обратно насос.
ПРИМЕЧАНИЕ: За
тя
ните гайки коллектора (109)
или болты (105) с усилием 9 – 10 Н•м
(80 – 90 дюймов на фунт).
Смотрите раздел
Последовательность затяжки, стр. 29.

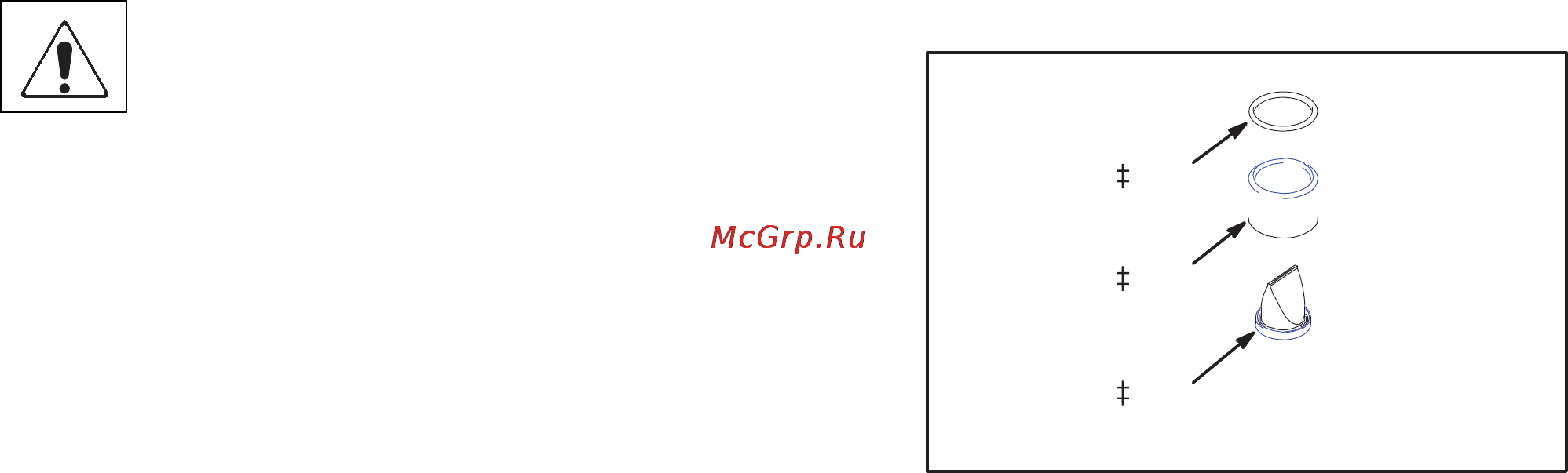

Впуск и выпуск для насосов с обратными
клапанами с качающейся головкой
Насосы, оборудованные обратным клапаном с
качающейся головкой, поставляются с впускным
коллектором на верхней части и выпускным коллектором
на нижней части. Для того, чтобы впускной коллектор
был снизу, а выпускной сверху, поверните каждый из
четырех сборочных узлов клапанов с качающейся
головкой вертикально на 180°, как показано ниже.
202
201
139
9080A
