3A1954 9
Установка
Изменение ориентации портов впуска
и выпуска жидкости (Husky 515)
Вы можете сменить ориентацию портов впуска и выпуска
жидкости путем переустановки коллекторов. Для насоса
Husky 515, смотрите Рис. 4. Для насоса Husky 716,
смотрите Рис. 5.
1. Сбросьте давление.
Смотрите
раздел
Процедура сброса давления на стр. 10.
2. Открутите четыре гайки (109) или выкрутите болты
(105) на коллекторе.
3. Поверните коллектор в желаемое положение,
переустановите гайки или болты, и затяните с
усилием 9 – 10 Н•м (80 – 90 дюймов на фунт).
Смотрите раздел Последовательность затяжки,
стр. 29.
ПРИМЕЧАНИЕ:
Убедитесь в правильном
ра
сположении всех уплотнительных колец перед
закреплением коллектора. Уплотнительные кольца
коллектора (139) показаны на Рис. 7 и Рис. 8.
ПРИМЕЧАНИЕ: На
со
сы, оборудованные обратным
клапаном с качающейся головкой, поставляются
с впускным коллектором на верхней части и выпускным
коллект
ором на нижней части. Касательно
дополнительной информации, смотрите стр. 14.

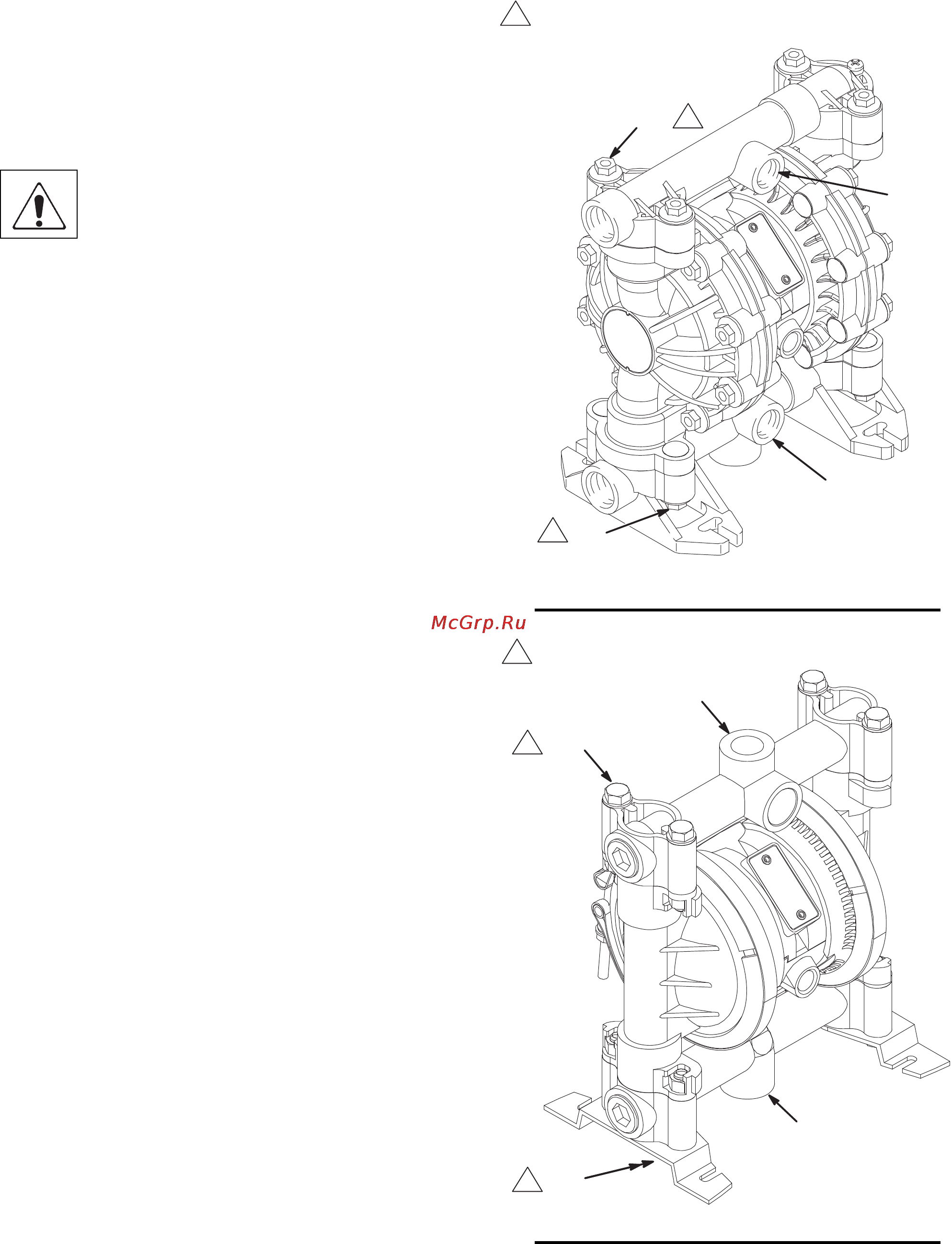

Рис. 4
f
Рис. 5
1
1
109
9065A
1 109
Затяните с усилием 9 – 10 Н•м (80 – 90 дюймов на фунт).
Смотрите раздел Последовательность затяжки, стр. 29.
Впускное отверстие
Выпускное
отверстие
1
1
105
9071A
1
105
Затяните с усилием 9 – 10 Н•м (80 – 90 дюймов на фунт).
Смотрите раздел Последовательность затяжки, стр. 29.
Выпускное отверстие
Впускное
отверстие
