Graco Husky 515 [18/36] Обслуживание
![Graco Husky 716 [18/36] Обслуживание](/views2/1193897/page18/bg12.png)
18 3A1954
Обслуживание

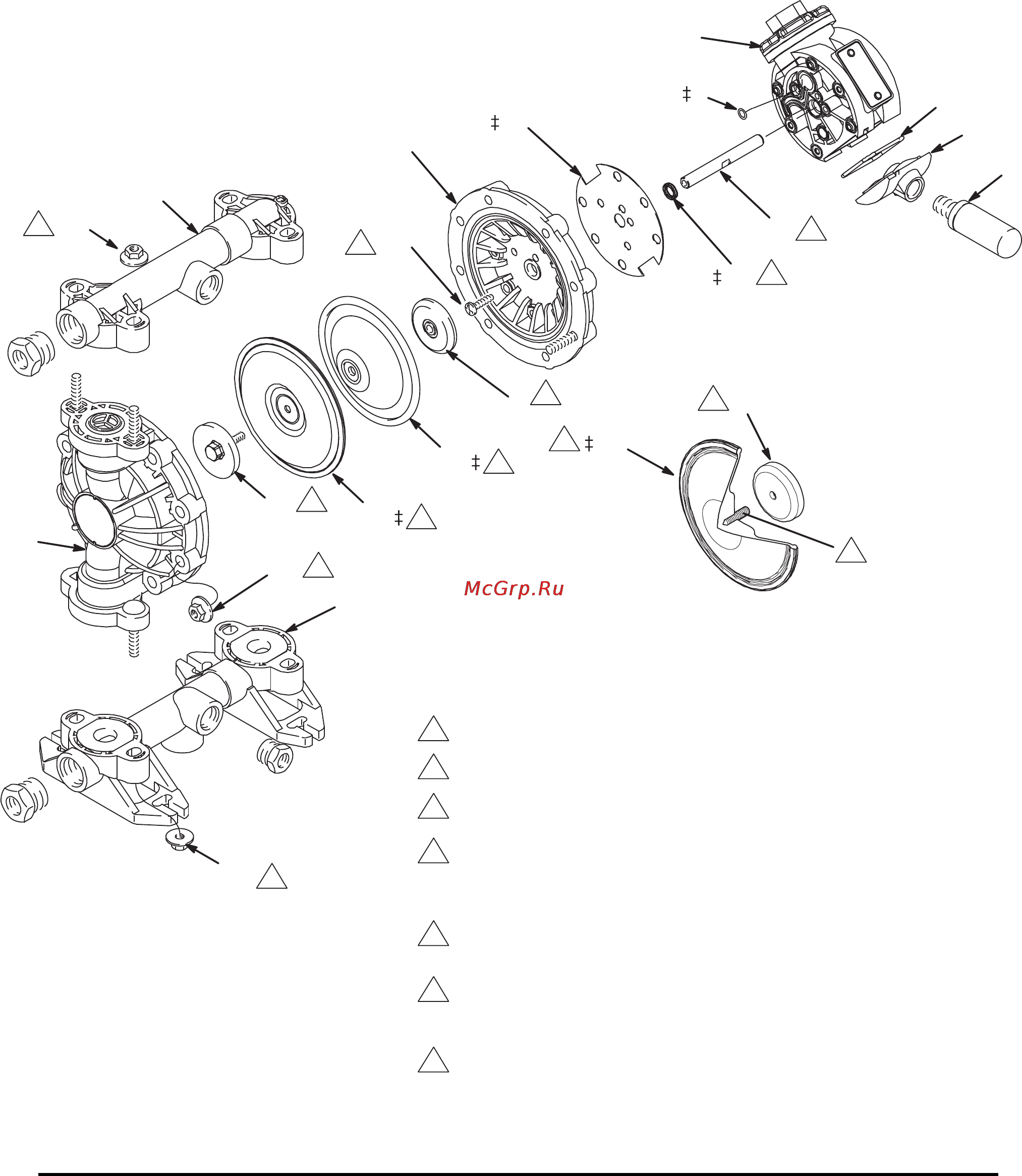

Диафрагмы (Husky 515)
Рис. 9
6
12
416
109
105
401
102
109
101
15
11
114
106
103
1
2
3
4
1
1
2
3
4
5
5
6
6
7
7
7
7
109
4
13
3
402
4
5
6
401
4
6
Переформованная диафрагма высокой плотности
‡ Входит в ремонтный комплект D05XXX для жидкостной секции
Установите так, чтобы кромки были направлены наружу
из центрального корпуса (11).
Затяните с усилием 4,0 – 5,1 Н•м (35 – 45 дюймов на фунт).
Нанесите консистентную смазку.
Надпись "AIR SIDE" (Сторона воздуха) на диафрагмах (и на дублирующих
диафрагмах, требуемых в моделях из ПТФЭ) должна быть обращена в
направлении вала диафрагмы (15).
Плоская сторона пластины диафрагмы со стороны воздуха должна быть
обращена в направлении вала диафрагмы (15).
Нанесите резьбовой герметик средней фиксации (синего цвета) на резьбы,
и затяните с усилием 9 – 10 Н•м (80 – 90 дюймов на фунт) при максимальной
частоте вращения 100 об/мин.
Затяните с усилием 9 – 10 Н•м (80 – 90 дюймов на фунт). Смотрите раздел
Последовательность затяжки, стр. 29.
