Graco Husky 515 [29/36] Последовательность затяжки
![Graco Husky 515 [29/36] Последовательность затяжки](/views2/1193897/page29/bg1d.png)
3A1954 29

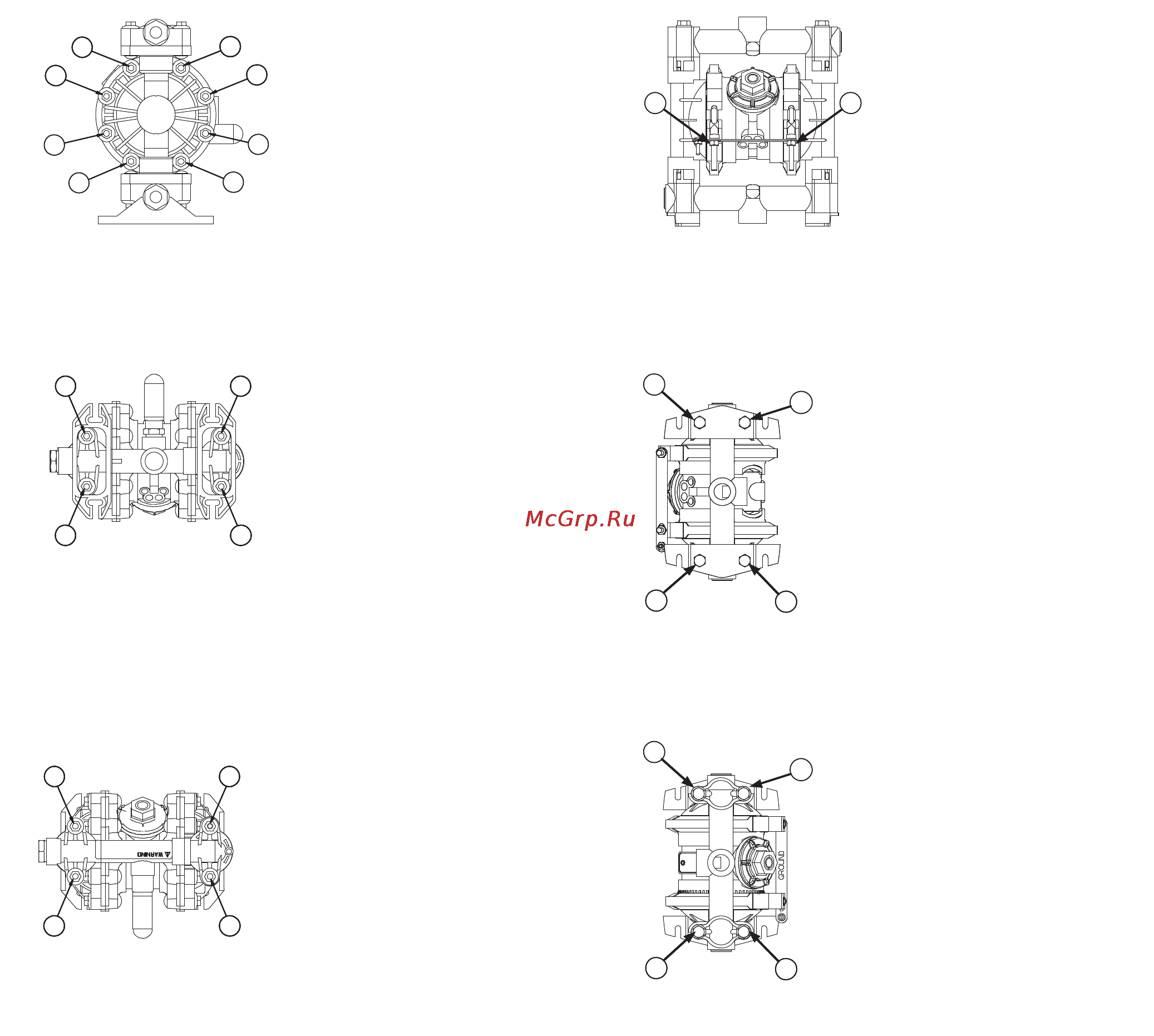

Последовательность затяжки
Всегда соблюдайте последовательность затяжки, когда необходимо затянуть крепежные элементы.
Husky 515
1. Левая/правая крышки жидкостной секции
Затяните болты с усилием 80-90 дюймов на фунт
(9-10 Н•м)
2. Впускной коллектор
Затяните болты с усилием 80-90 дюймов на фунт
(9-10 Н•м)
3. Выпускной коллектор
Затяните болты с усилием 80-90 дюймов на фунт
(9-10 Н•м)
Husky 716
1. Левая/правая крышки жидкостной секции
Затяните болты с усилием 80-90 дюймов на фунт
(9-10 Н•м)
2. Впускной коллектор
Затяните болты с усилием 80-90 дюймов на фунт
(9-10 Н•м)
3. Выпускной коллектор
Затяните болты с усилием 80-90 дюймов на фунт
(9-10 Н•м)
1111
5
7
2
3
88
6
4
ВИД СБОКУ
11
9
10
12
ВИД СНИЗУ
13
15
16
14
ВИД СВЕРХУ
1
2
ВИД СПЕРЕДИ
3
4
6
5
4
6
ВИД СНИЗУ
7
9
10
8
ВИД СВЕРХУ
