3A1954 31

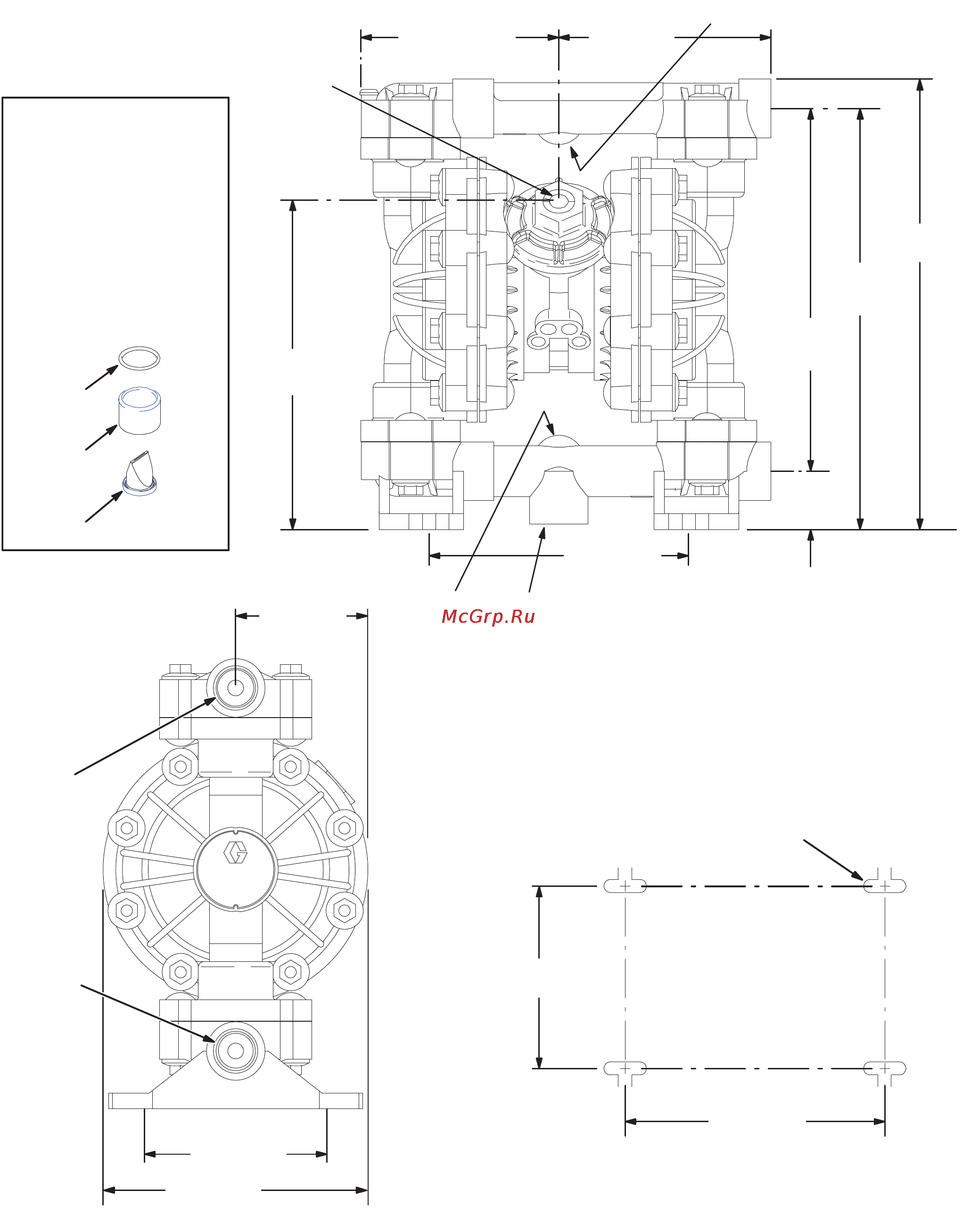

Размеры, насос Husky 515
9077A
202
201
139
* Насосы, оборудованные
обратным клапаном
с качающейся головкой,
поставляются с впускным
коллектором вверху
и выпускным коллектором
внизу. Для того, чтобы
впускной коллектор был
снизу, а выпускной сверху,
поверните каждый из четырех
сборочных узлов клапанов
с качающейся головкой
вертикально на 180°,
как показано ниже.
ВИД СБОКУ
СХЕМА РАСПОЛОЖЕНИЯ МОНТАЖНЫХ
ОТВЕРСТИЙ В НАСОСЕ
ВИД СПЕРЕДИ
Впускное
отверстие для
воздуха - 1/4
дюйма npt(f)
4,70 дюйма
(119 мм)
5,01 дюйма
(127 мм)
Выпускное отверстие для жидкости -
1/2 дюйма npt(f) или bspt(f) *
7,75 дюйма
(196,9 мм)
6,12 дюйма
(155,4 мм)
1,38 дюйма
(35,1 мм)
8,56 дюйма
(217,4 мм)
9,94 дюйма
(252,5 мм)
10,63 дюйма
(270,0 мм)
Впускное
отверстие
для жидкости -
1/2 дюйма npt(f)
или bspt(f) *
Впускное отверстие для жидкости
- 3/4 дюйма npt(f) или bspt(f) *
ПРИМЕЧАНИЕ: Открытый нижний порт только
на моделях 241564, 241565 и 246484.
3,13 дюйма
(79,5 мм)
Выпускное
отверстие для
жидкости - 3/4
дюйма npt(f)
или bspt(f) *
Впускное
отверстие для
жидкости - 3/4
дюйма npt(f)
или bspt(f) *
4,30 дюйма
(109,5 мм)
6,25 дюйма
(158,8 мм)
6,12 дюйма
(155,4 мм)
4,30 дюйма
(109,2 мм)
Четыре паза
диаметром 0,30 дюйма
(7,6 мм)
