3A1954 7
Установка
Рис. 2
9074A
H
J
A
C
D
K
L
M
N
Y
E
9075A
H
A
C
D
K
L
Y
9076A
A
E
K
P
R
S
T
U
V
Y
H
C
D
F
G
B
F
W
X
Z
04054
G
9074A
H
J
A
C
D
K
L
M
N
Y
E
9075A
H
A
C
D
K
L
Y
9076A
A
E
K
P
R
S
T
U
V
Y
H
C
D
F
G
B
F
W
X
Z
04054
G

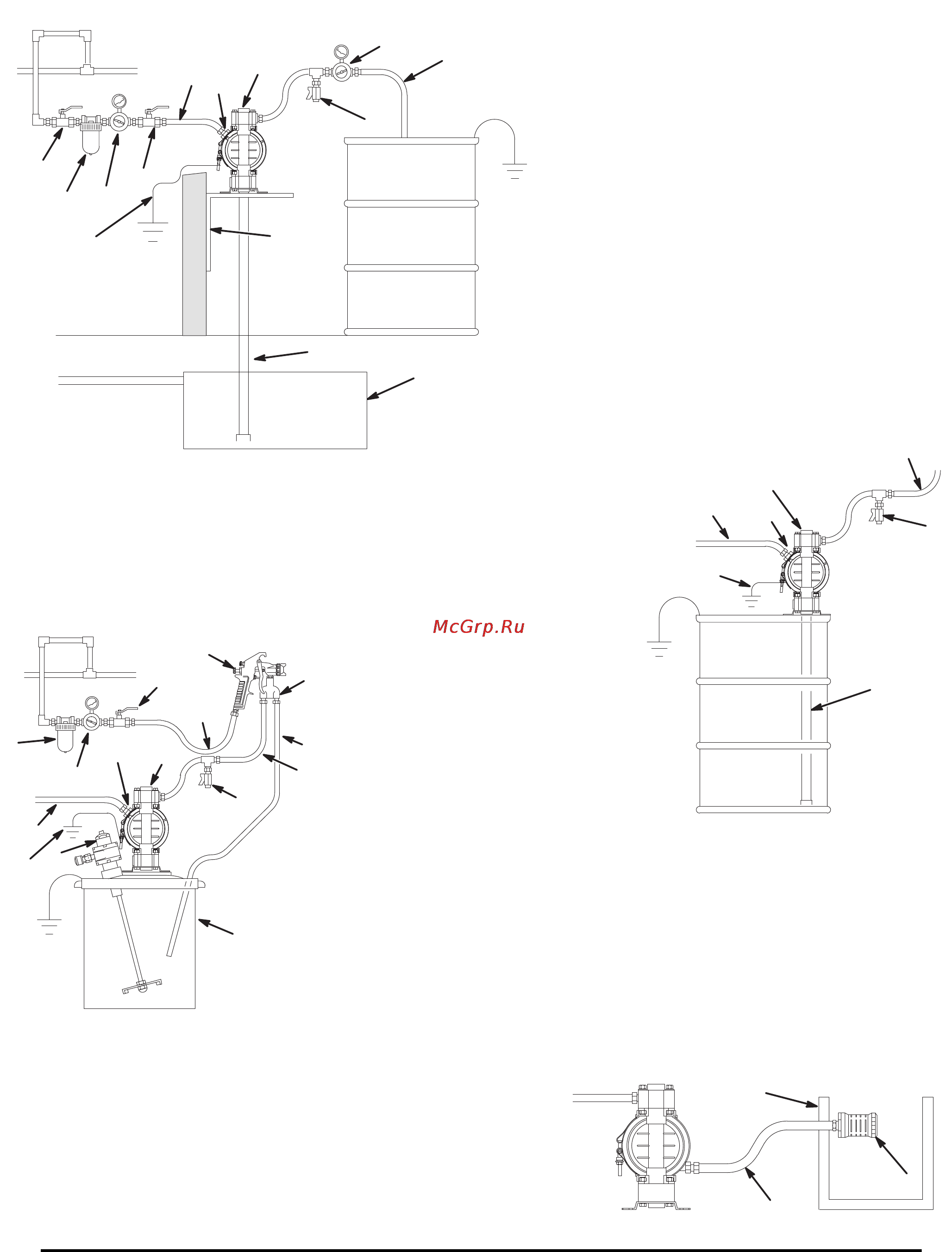

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
AНасос
B Главный воздушный клапан стравливающего
типа (обязательный компонент для насоса)
C Электропроводящая линия подачи воздуха
D Быстроразъемная муфта линии подачи воздуха
EГлавный воздушный клапан
(для принадлежностей)
F Фильтр воздушной линии
G Регулятор подачи воздуха на насос
H Дренажный клапан для жидкости
(обязательный компонент)
J Регулятор подачи жидкости (опция)
K Электропроводящий шланг подачи жидкости
L Линия всасывания жидкости
MПодземная емкость для хранения
N Кронштейн для монтажа на стене
Y Провод заземления (обязательный компонент;
смотрите инструкции по установке на стр. 8)
УСТАНОВКА ПЕРЕКАЧКИ НАД ПОВЕРХНОСТЬЮ
УСТАНОВКА НАСОСА В ОТВЕРСТИИ
БОЧКИ ОБЪЕМОМ 55 ГАЛЛОНОВ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
AНасос
C Электропроводящая линия подачи воздуха
D Быстроразъемная муфта линии подачи воздуха
H Дренажный клапан для жидкости
(обязательный компонент)
K Электропроводящий шланг подачи жидкости
L Линия всасывания жидкости
Y Провод заземления (обязательный
компонент; смотрите инструкции
по установке на стр. 8)
УСТАНОВКА ВОЗДУШНОГО
РАСПЫЛИТЕЛЯ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
AНасос
C Электропроводящая линия подачи воздуха
на насос
E Запорный клапан линии подачи воздуха
на пистолет
F Фильтр воздушной линии
G Регулятор подачи воздуха на пистолет
H Дренажный клапан для жидкости
(обязательный компонент)
K Электропроводящий шланг подачи жидкости
P Клапан циркуляции
R Электропроводящая линия подачи воздуха
на пистолет
S Пневматический пистолет-распылитель
T Электропроводящая линия возврата жидкости
U Емкость объемом 5 галлонов
VМешалка
Y Провод заземления (обязательный компонент;
смотрите инструкции по установке на стр. 8)
ВЫПУСК ОТРАБОТАННОГО ВОЗДУХА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
WГлушитель
X Электропроводящий шланг выпуска воздуха
Z Емкость для удаленного выпуска воздуха
Все смачиваемые и несмачиваемые детали насоса
должны быть совместимы с перекачиваемой
жидкостью.
