8 3A1954
Установка
Заземление
Для снижения риска образования статических разрядов,
заземлите насос и все другое оборудование, используемое
или находящееся в зоне перекачивания жидкости.
Ознакомьтесь с местными электротехническими
правилами и нормами касательно подробных инструкций
по заземлению для Вашего региона и типа оборудования.
ПРИМЕЧАНИЕ: Пр
и пе
рекачивании токопроводящих
легковоспламеняемых жидкостей с помощью насоса из
полипропилена или поливинилиденфторида (ПВДФ),
всегда заземляйте всю жидкостную систему. Смотрите
приведенное выше ПРЕДУПРЕЖДЕНИЕ. На Рис. 3 показан
рекомендуемый метод заземления контейнеров с
легковоспламеняемыми
жидкостями в
о время заполнения.
Заземлите все следующее оборудование:
• Насос: Металлический насос имеет полосу заземления
в передней части центрального корпуса. Насос из
ацеталя имеет винт заземления на верхней части
коллектора. Подсоедините конец заземляющего
провода без зажима к полосе или винту заземления, и
подсоедините конец заземляющего провода с зажимом
к точке реального заземления. Для заказа заземляющего
провода и зажима, закажите деталь № 222011.
• Шланги подачи воздуха и жидкости: Используйте
только токопроводящие шланги.
• Воздушный компрессор: Следуйте рекомендациям
производителя.
• Емкости для растворителя, используемые при
промывке: Выполняйте местные нормы и правила.
Используйте только металлические токопроводящие
заземленные емкости. Не ставьте емкость на
токонепроводящую поверхность, например, на
бумагу или картон, так как это нарушит целостность
заземления.
• Контейнер для подачи жидкости: Выполняйте
местные нормы и правила.

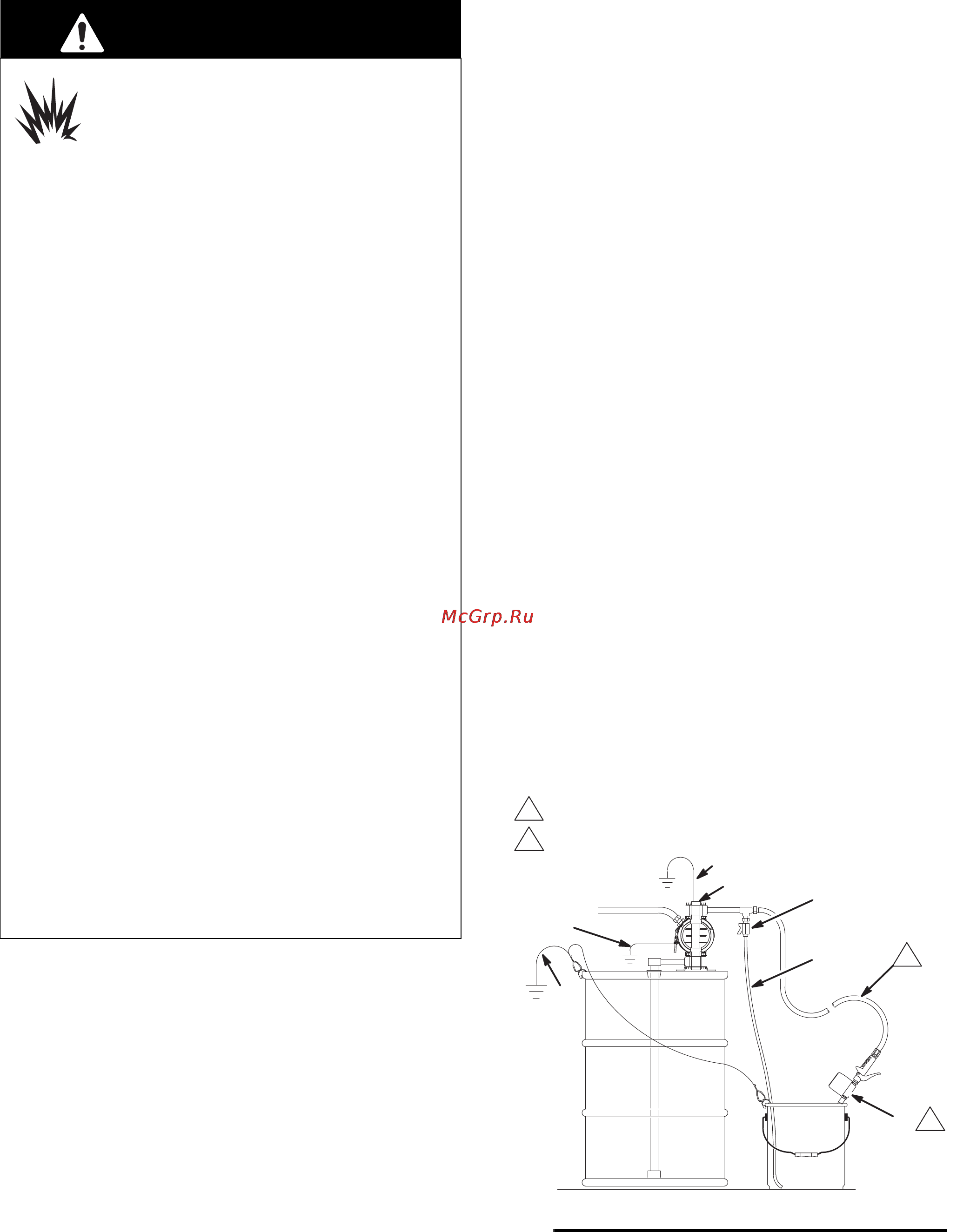

Рис. 3
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА
Насос должен быть заземлен. Перед
экспл
уатацией насоса, заземлите систему,
как описано ниже. Прочтите также раздел
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА на стр. 3.
Насос Husky 515 из ацеталя содержит волокна из
нержавеющей стали, которые делают смачиваемые
детали токопроводящими. Подключение провода
заземления к винту заземления (106) обеспечивает
заземление смачиваемых деталей. Смотрите винт
заземления на стр. 25.
Металлические насосы Husky 716 имеют полосу
заземления, соединяющую клиновидные зажимы (109).
Подключите провод заземления к полосе заземления
с помощью винта, пружинной шайбы и гайки, как
показано в разделе Детали заземления на стр. 27.
Насосы Husky 515 из пропилена и
поливинилиденфторида (ПВДФ) являются
токонепроводящими.
При перекачивании электропроводящих горючих
жидкостей всегда заземляйте всю жидкостную систему,
убеждаясь в наличии электрического пути к точке
действительного заземления (смотрите Рис. 3).
Никогда не используйте насос из полипропилена
или поливинилиденфторида с непроводящими
ток горючими жидкостями согласно требованиям
местных правил противопожарной безопасности.
Во избежание опасности возгорания согласно
законодательству США (NFPA 77, "Статическое
электричество") рекомендуется токопроводность
больше 50 x 10
-12
сименс/метр (мо/метр) во всем
диапазоне рабочих температур. Проконсультируйтесь
с поставщиком жидкости относительно ее
токопроводимости или удельного сопротивления.
Удельное сопротивление должно быть менее
2 x 10
12
Ом/см.
9079A
2
A
H
S
T
Z
1
2
1
Y
Y
ЗАЗЕМЛЕНИЕ НАСОСА
Шланг должен быть токопроводящим.
Сопло раздаточного клапана должно находиться в контакте
с контейнером.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
AНасос
H Дренажный клапан для жидкости (обязательный компонент)
S Раздаточный клапан
T Линия слива жидкости
Y Заземление жидкостной секции посредством заземляющей
полосы или винта (обязательный компонент для
металлических насосов и насосов из ацеталя)
Z Заземляющий провод для контейнера (обязательный
компонент)
