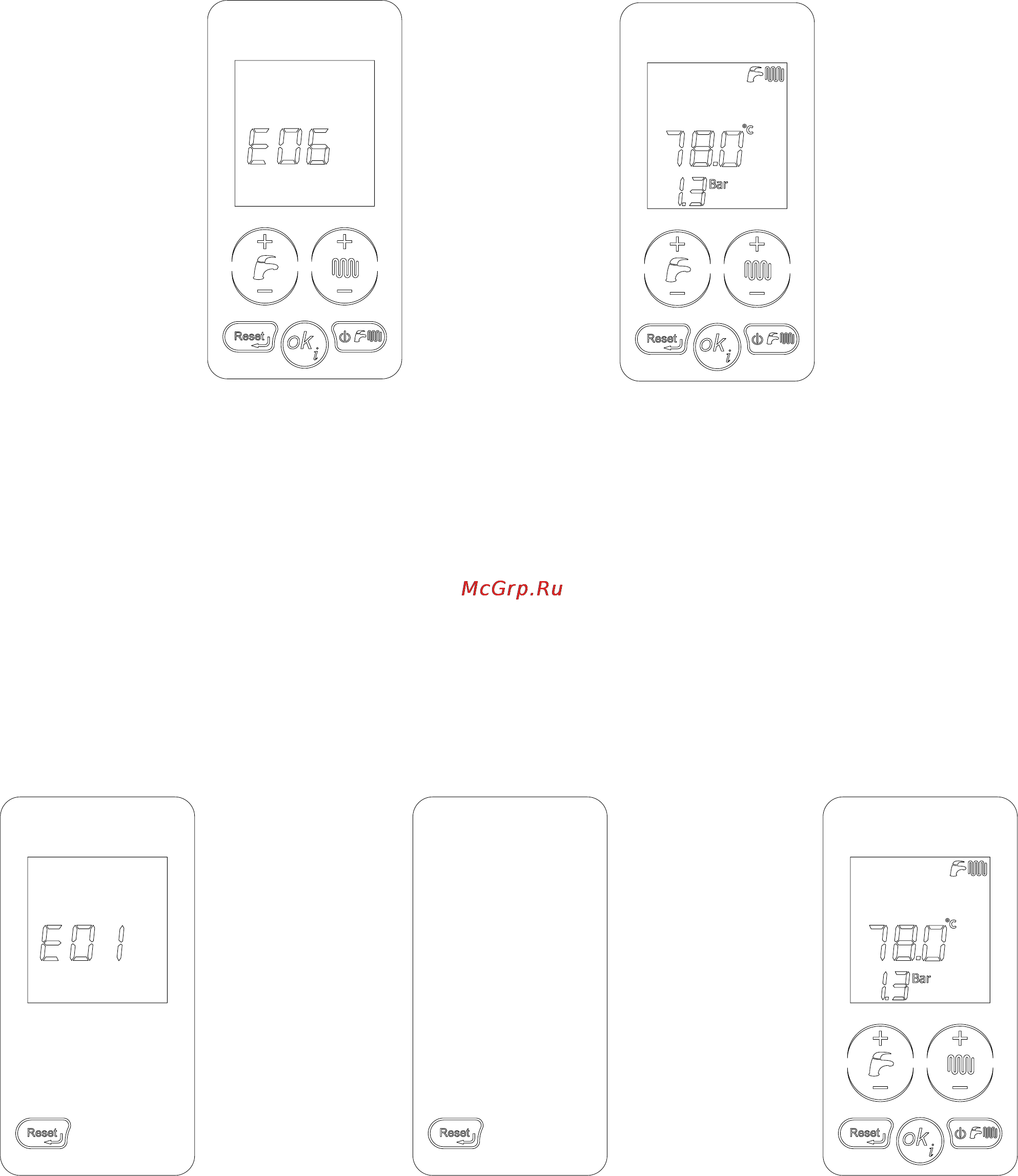

1.6. Сбои работы, не устраняемые сбросом
На дисплее показывается неисправность с соответствующим кодом ошибки (таблица 4). Некоторые сбои в работе можно устранить при
помощи кнопки "сброс"/reset, а некоторые
являются самовосстанавливающимися (ошибка исчезает после устранения причин сбоя). См. следующий параграф ("Разблокирова котла").
Если сбой нельзя устранить кнопкой "сброс", и ошибка исчезает после устранения причин сбоя, активных кнопок на дисплее нет, работает
только подсветка ЖК-дисплея. После устранения причины ошибки с дисплея исчезнет сообщение об ошибке, интерфейс станет активным и
через 15 секунд, без необходимости трогать кнопочную панель, останутся активными только кнопки вокруг ЖК-дисплея.
1.7. Разблокировка котла
На дисплее показывается неисправность с соответствующим кодом ошибки (таблица 4). Некоторые сбои в работе можно устранить при
помощи кнопки "сброс"/reset, а некоторые являются самовосстанавливающимися.
Если блокировки можно устранить сбросом (E01, E02, E03, E40),на ЖК-дисплее всегда активная кнопка "reset" и подсветка дисплея.
Единственная активная кнопка, которую можно нажать - это "сброс"/reset
При нажатии кнопки, и если это позволяет состояние котла, ошибка сбрасывается и котел переходит в нормальный режим. С дисплея
исчезнет сообщение об ошибке, интерфейс станет активным и через 15 секунд, без необходимости трогать кнопочную панель, останутся
активными только кнопки вокруг ЖК-дисплея.
