9

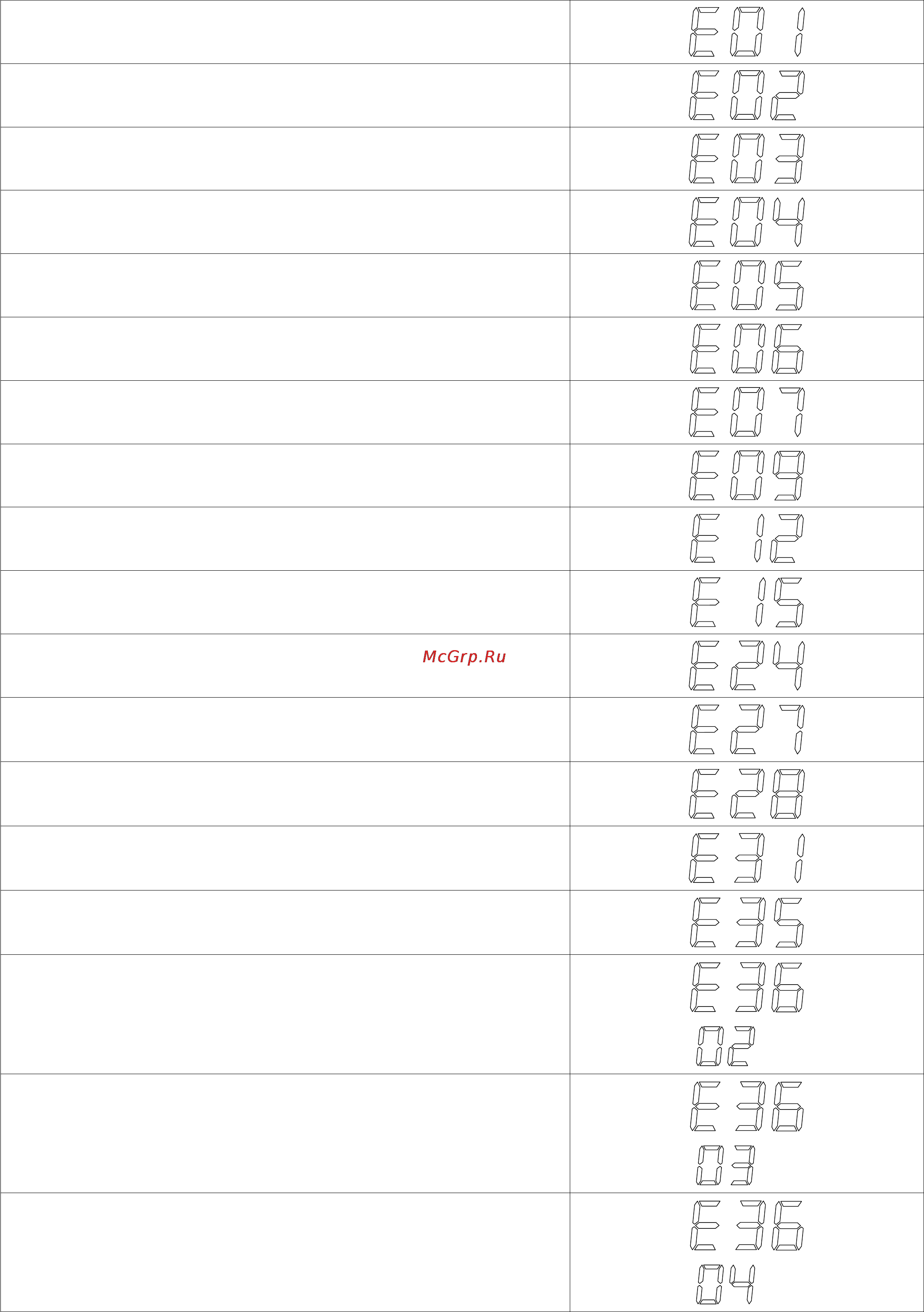

Неисправность
Отсутствие пламени
Сработал двойной датчик подачи
Сработал термостат дымовых газов
Недостаточное давление в системе
Датчик на подаче не работает
Датчик температуры контура ГВС не работает
Датчик дымовых газов не работает
Слишком высокое давление в системе
Поврежден датчик бойлера (опция, для мод. KR/KRB)
Датчик температуры обратной линии котла не работает
Отказ датчика солнечного коллектора SCS (опция, только если подсоединен)
Отказ датчика клапана солнечного коллектора SVS (опция, только если
подсоединен)
Отказ датчика бойлера солнечного коллектора SBS (опция, только если
подсоединен)
Отказ соединения пульта ДУ (опция, только если подсоединен; данная ошибка
появляется только на дисплее пульта ДУ)
Сработал предохранительный термостат в смешанной зоне 2 (опция, только если
подсоединена)
Отказ датчика подачи смешанной зоны 2 (опция, только если подсоединена)
Отказ датчика подачи смешанной зоны 3 (опция, только если подсоединена)
Отказ датчика подачи смешанной зоны 4 (опция, только если подсоединена)
