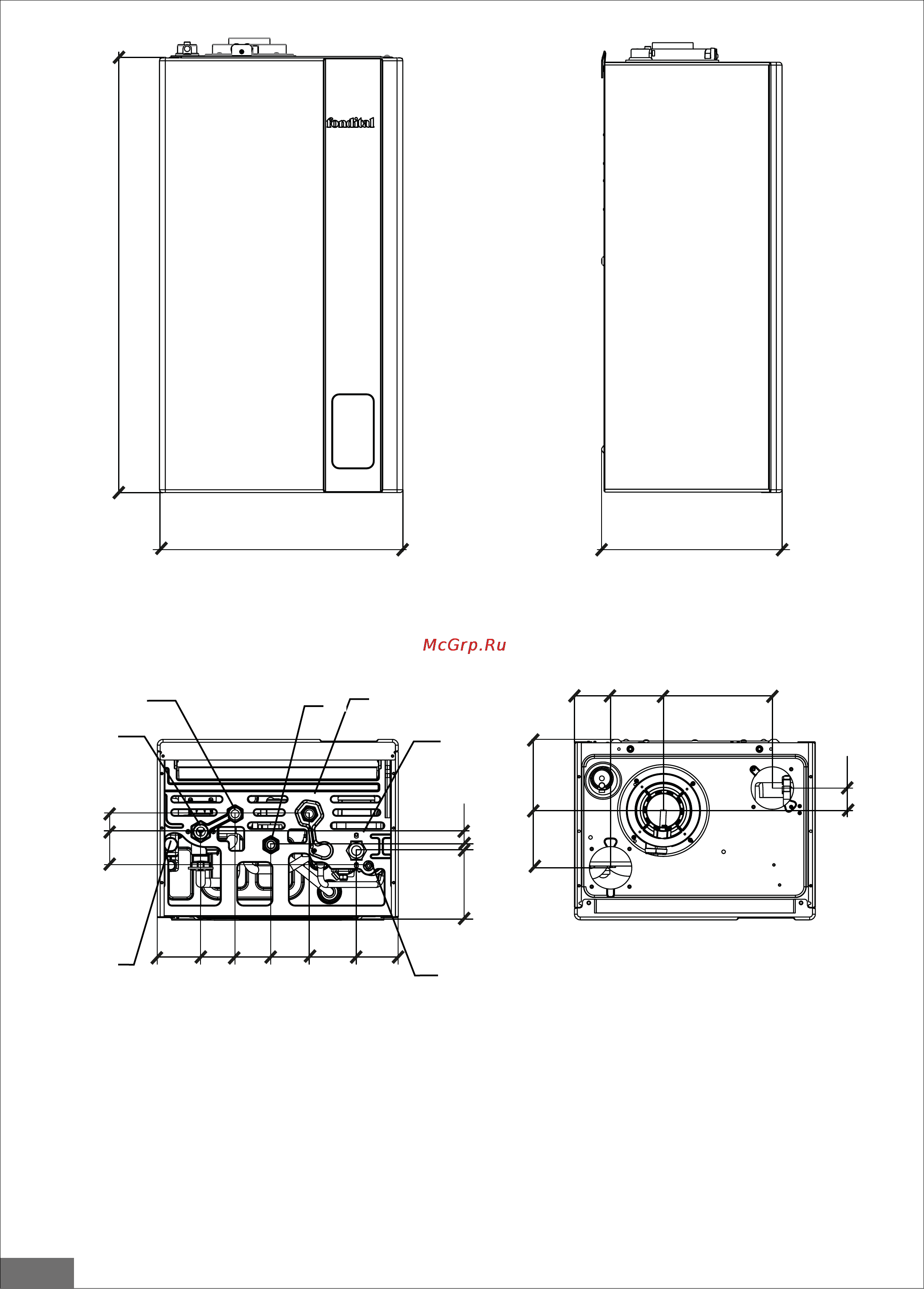

рис. 4
Мод. KRB
SI
M
MB RB
R
RS
Вид снизу
Вид сверху
G
RB Возврат из накопительного бойлера (1/2")
G Вход газа (1/2")
SI Смотровая пробка сифона
M Напорный трубопровод системы отопления (3/4")
R Обратный трубопровод системы отопления (3/4")
RS Сливной кран
MB Подача воды в накопительный бойлер (1/2")
