51
Значения основных параметров
P03 P17 P18
1 2 0

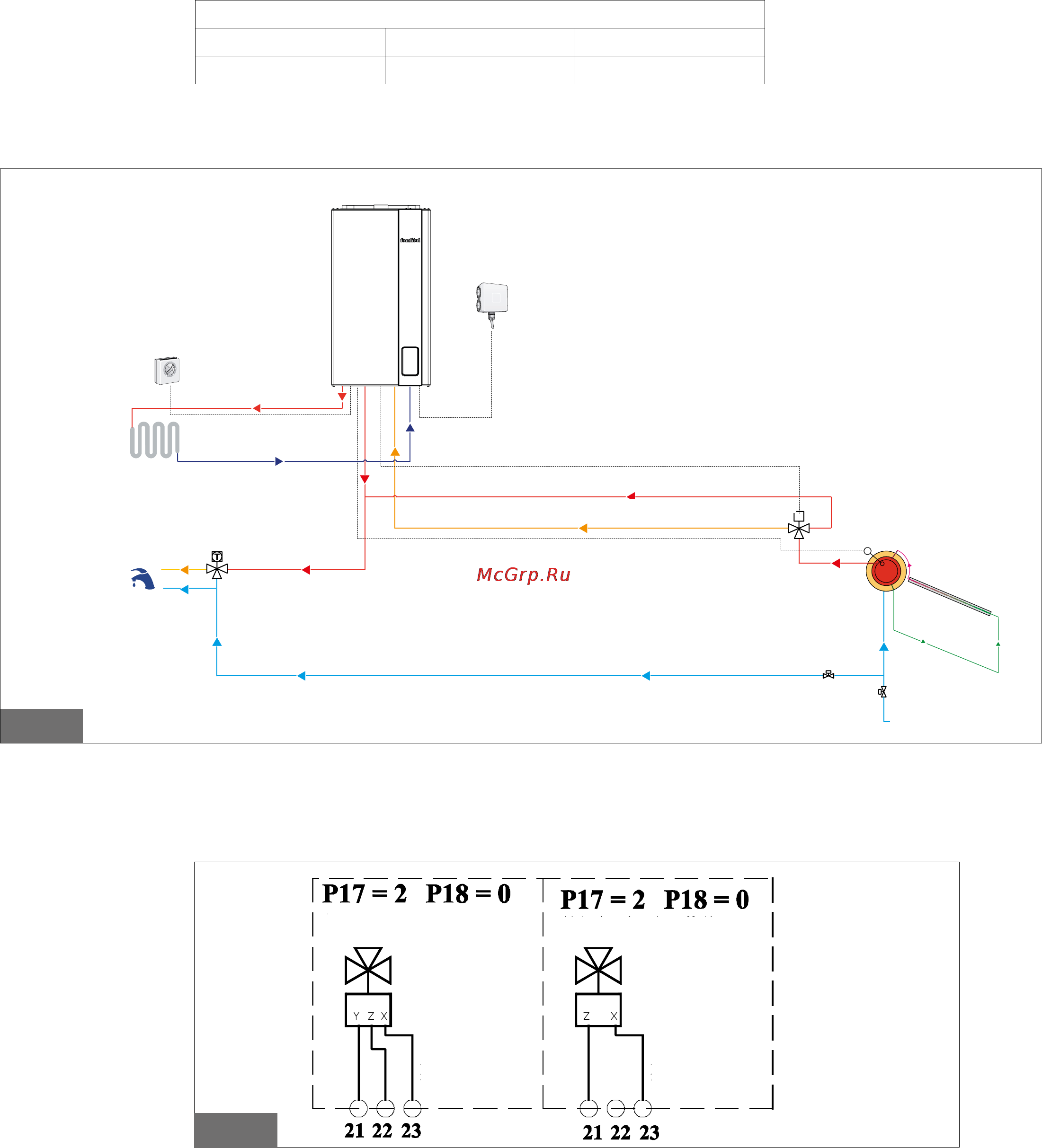

3.6.7. Схема подключения системы солнечных коллекторов к функции естественной циркуляции с комбинированным
котлом
рис. 25
M
RETE IDRICA
MORSETTI 9 - 10
SONDA BOLLITORE
SOLARE
FORMENTERA
KC 12-24-28-32
VALVOLA DEVIATRICE SOLARE
MORSETTI 21 - 22 - 23
SONDA ESTERNA
MORSETTI 5 - 6
MORSETTI 3 - 4
TERMOSTATO
AMBIENTE
рис. 26
Схема подключения многофункционального реле
КОМНАТНЫЙ
ТЕРМОСТАТ
ДАТЧИК ТЕМП.НАР.
ВОЗДУХА
ЗАЖИМЫ 5 - 6
ЗАЖИМЫ 21 - 22 - 23
СОЛНЕЧНЫЙ 3-ХОДОВОЙ КЛАПАН
ЗАЖИМЫ 3 - 4
ЗАЖИМЫ 9 - 10
ГИДРАВЛИЧЕСКАЯ
СЕТЬ
ДАТЧИК ТЕМП.
СОЛНЕЧНОГО
БОЙЛЕРА (SBS
X: общий
Y: на котел
Z: на коллектор
X: общий
Z: на коллектор
3-ходовой клапан
2-ходовой клапан
