3.2.14. Подключение датчика наружной температуры (oпция) и работа в режиме погодозависимого терморегулирования
К котлу можно подключать датчик температуры наружного воздуха (опция, поставляется производителем по желанию клиента) для работы
в режиме погодозависимого терморегулирования.
Используйте только датчики, поставляемые производителем котла.
В случае использования датчиков других производителей нормальная работа датчика или самого котла не
гарантируется.
Датчик наружной температуры должен подсоединяться к котлу проводом с двойной изоляцией с минимальным сечением 0,35 кв. мм.
Датчик наружной температуры должен присоединяться к клеммам 5-6 электронной платы управления котла (рис. 23, 27, 30).
Провода датчика наружной температуры НЕ должны соприкасаться с проводами электропитания.
Датчик должен устанавливаться на стену с СЕВЕРНОЙ или СЕВЕРО-ВОСТОЧНОЙ стороны, в месте, защищенном от воздействия
атмосферных явлений.
Не устанавливать датчик наружной температуры в оконных проемах, рядом с вентиляционными отверстиями или другими источниками
тепла.
Датчик изменяет температуру в напорном контуре отопления в зависимости от:
- определенной им наружной температуры;
- заданной температурной кривой;
- требуемой комнатной температуры.
Требуемая комнатная температура выставляется кнопками +/- отопление, которые, если установлен датчик наружной температуры,
утрачивают свою функцию регулировки температуры отопления (см. п. 1.7.6.), и заданную величину можно увидеть на пульте
дистанционного управления (если имеется) через параметр TSP6.

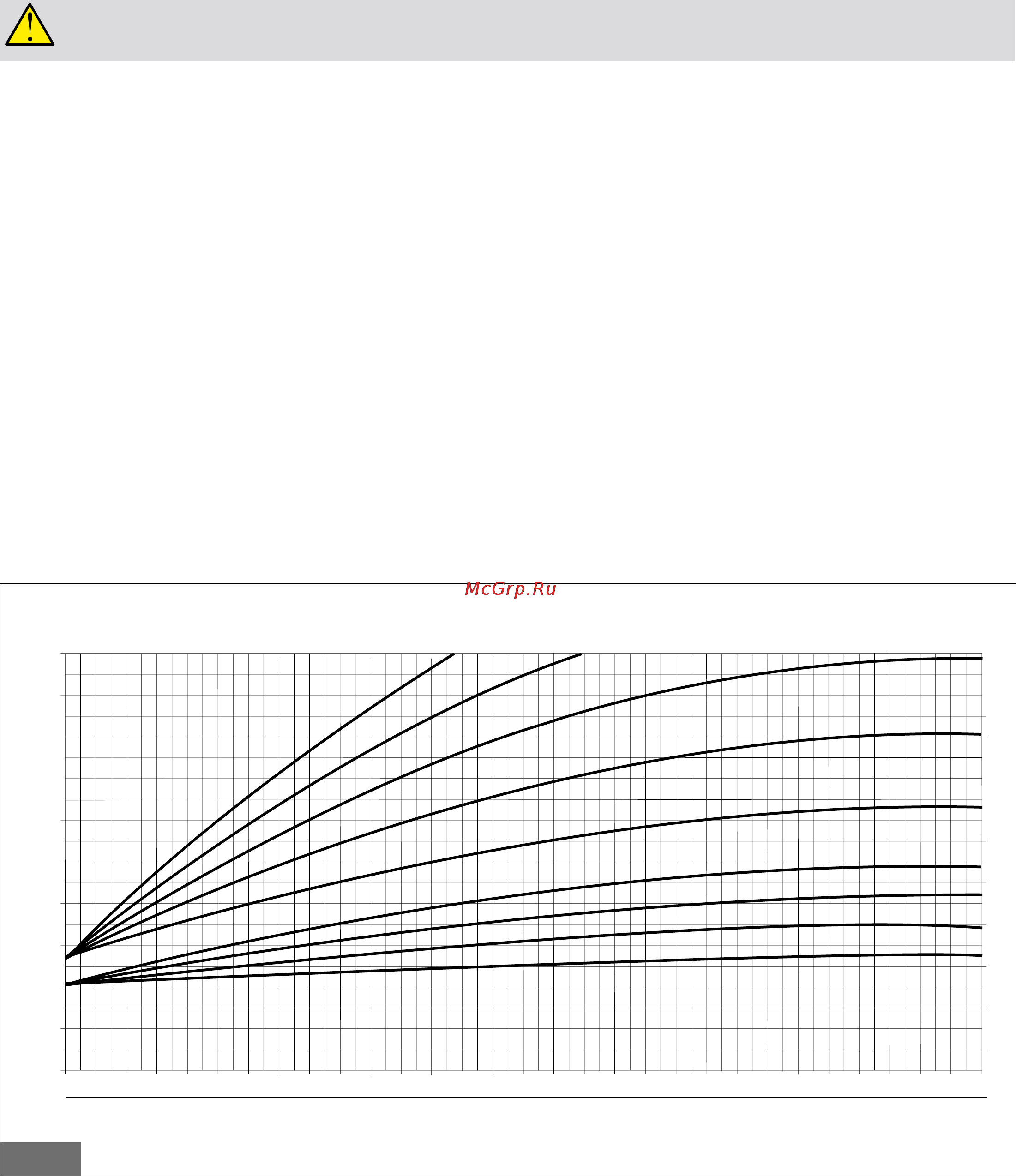

На рис. 18 представлены кривые для предполагаемой комнатной температуры 20°C.
Изменяя параметр Р10, кривые смещаются соответственно вниз или вверх на такое же значение.
Если при предполагаемой комнатной температуре в 20°C, например, выбрать кривую, соответствующую параметру 1, при уличной
температуре - 4°С, температура подачи будет равняться 50°C.
