![Fondital FORMENTERA KC 28 [7/64] Инструкции для пользователя](/img/pdf.png)
Fondital FORMENTERA KC 28 [7/64] Инструкции для пользователя
![Fondital FORMENTERA KC 28 [7/64] Инструкции для пользователя](/views2/1194166/page7/bg7.png)
7
1. ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ

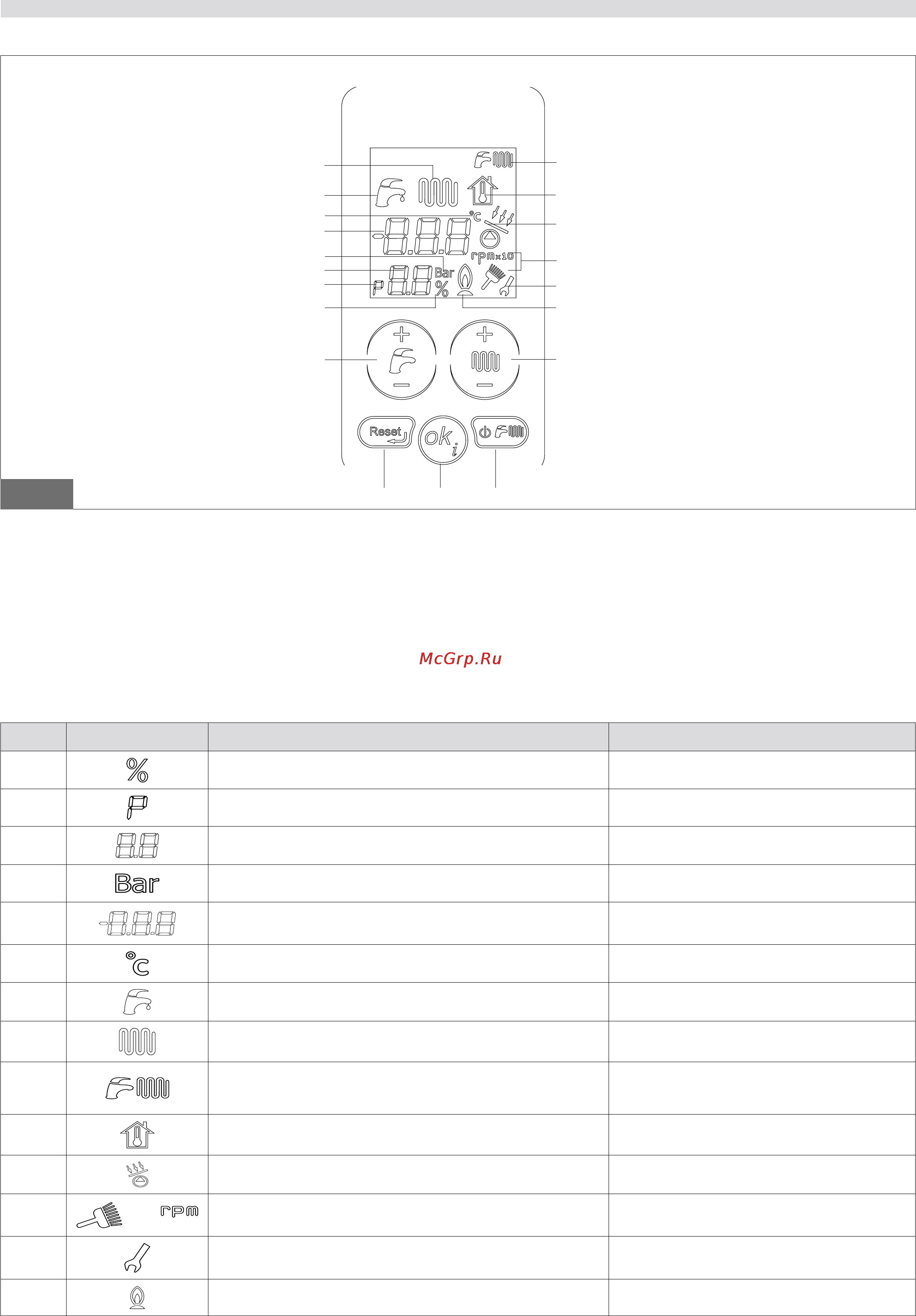

1.1. Панель управления
A. Регулировка температуры горячей воды.
B. Регулировка температуры в контуре отопления и изменение параметров программирования.
C. Сброс аварийных сигналов и возврат на стартовую страницу в режиме программирования параметров.
D. Запрос данных и подтверждение параметров.
E. Выбор режима работы котла.
Для активации панели управления, необходимо прикоснуться к дисплею. При этом активируются все кнопки панели управления. Через 15
секунд после последнего прикосновения все кнопки на панели управления дезактивируются.
рис.1
A
B
C D E
1
4
3
6
5
7
8
2
12
9
13
14
10
11
сиМвол
ГоРит МиГает
1
Отображение процентов
2
Отображение параметра в меню параметров
3
Отображение номера параметра или давления в системе отопления
или текущей мощности котла в процентном отношении
4
Отображение единицы измерения давления в
системе отопления
5
Отображение температуры, значений параметров и кодов
автодиагностики.
6
Отображение температуры в градусах по Цельсию.
7
Наличие запроса на работу котла в режиме ГВС.
Отображение установленной температуры в
контуре ГВС.
8
Наличие запроса на работу котла в режиме
отопления.
Отображение установленной температуры
в контуре отопления.
9
Отображение режима работы котла.
Горящий символ – режим активирован, символ не горит – режим
отключен.
10
Oтображение предполагаемой комнатной
температуры
11
Включен насос или клапан контура солнечных коллекторов
12
Котел находится в тестовом режиме «Трубочист», «rpm» - обозначает
количество оборотов вентилятора.
Мигающий символ метлы обозначает включение
тестового режима «Трубочист».
13
Символ гаечного ключа остается на дисплее, пока вы не подтвердите
новое значение параметра в режиме их программирования.
14
Отображение наличия пламени на горелке
Таблица 1 — Символы, отображаемые на ЖК-дисплее
