Fondital FORMENTERA KC 28 [37/64] Подключение к газовой сети

3.2.7. Проверка КПД горения

3.2.7.1. Режим тестирования (“трубочист”)

В котле предусмотрена функция «трубочист», которая используется для измерения КПД горения в процессе работы и для регулировки

горелки.

Для включения этой функции необходимо нажать и удерживать нажатой в течение 3 секунд кнопку перезапуск [“reset”].

Если кнопка будет отпущена раньше данного срока, то котел вернется к нормальной работе

При активации тестового режима "трубочист" на дисплее котла отобразится пиктограмма «метла» (12, рис. 1) и текущая скорость

вентилятора. На дисплее будет показана температура подачи и пиктограмма "пламени" (11, рис. 1), если горелка включена. Котел

включится и начнет работать с максимальной мощностью горелки, определяемой параметром Р4. В этом режиме будут активны кнопки

сброс/“reset” и “+/- ГВС”.

Нажимая кнопки “+/- ГВС” можно изменять текущую скорость вентилятора от минимальной (Р5) до максимальной (Р4). При этом на дисплее

будут отображаться пиктограмма гаечного ключа (13, рис. 1, , означает, что выполняется изменение параметра), "метлы" (12, рис. 1),

надпись Н (Герц), значение уставки скорости в ГЦ, текущая скорость вентилятора и символ пламени, если горелка включена.

При отпускании кнопки “+/- ГВС”на дисплее будут отображаться текущее число оборотов вентилятора, температура подачи, давление

системы, символ пламени и символ "метлы", означающий, что включена функция " трубочист".

Функция "трубочист" длится в течение 15 минут. Чтобы выйти из функции и вернуться к нормальной работе, нажмите на кнопку

Сброс/“Reset”.

3.2.7.2. Измерения

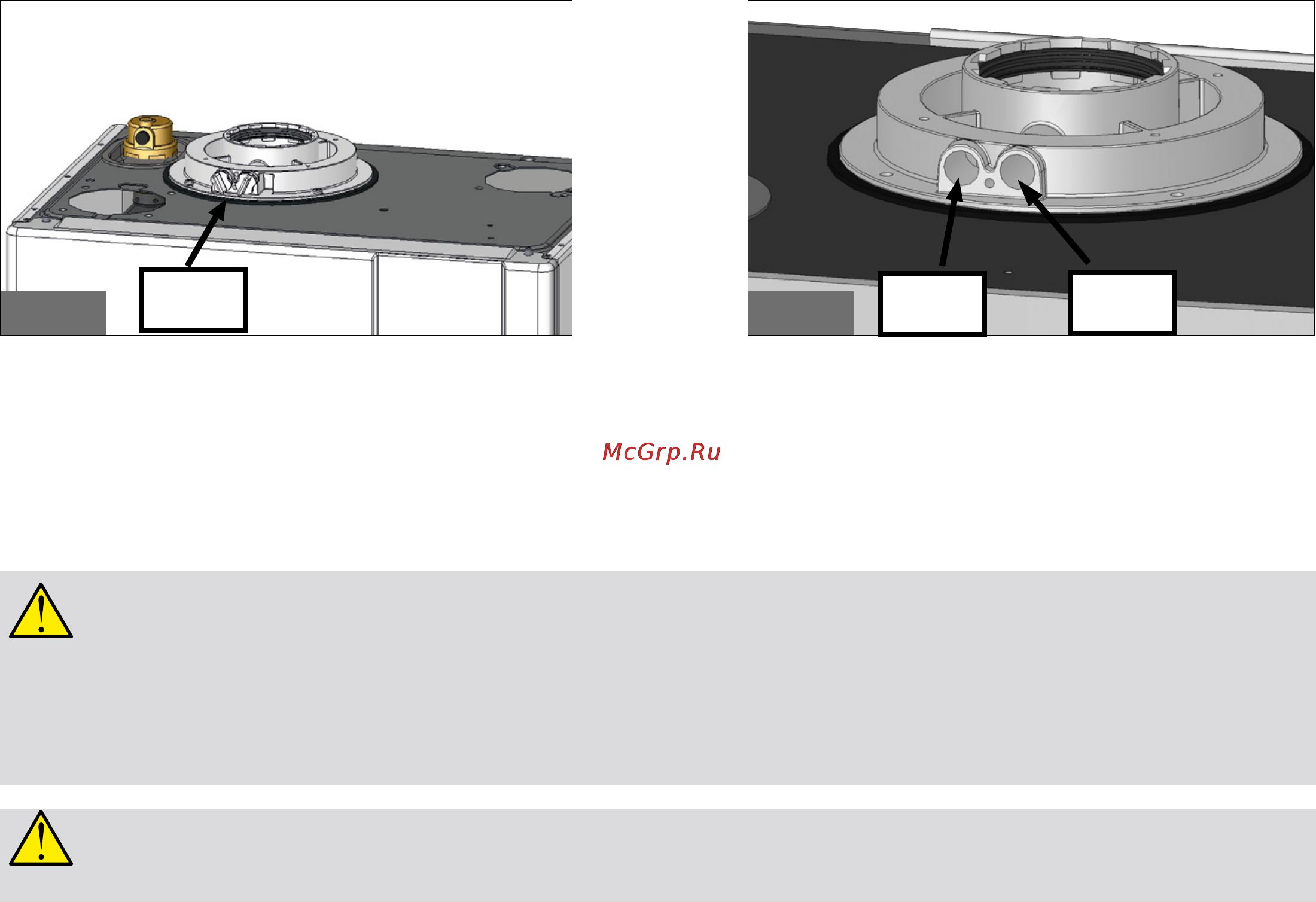

На котле имеется коаксиальный патрубок для подключения к системе забора воздухозабора/дымоотвода (рис. 15 и 16).

В патрубке размещены два пробоотборника для забора проб воздуха горения и дымовых газов (рис. 16).

Перед началом измерений необходимо снять заглушку а, закрывающую доступ к пробоотборникам (рис. 15).

Для определения КПД горения необходимо произвести следующие измерения:

- замер температуры воздуха горения, с помощью пробоотборника 1 (рис. 16);

- замер температуры и содержания СО

в дымовых газах, с помощью пробоотборника 2 (рис. 16).

Данные измерения необходимо производить на работающем котле.

рис. 15

рис. 16

3.2.8. Подключение к газовой сети

Сечение газоподающей трубы должно быть равным или больше, чем сечение трубы, используемой внутри котла.

Сечение трубы зависит от ее длины, типа газовой трассы и расхода газа. Все это необходимо учитывать при расчете ее размеров.

Необходимо соблюдать требования действующих норм и стандартов cтpaны уcтaнoвки, которые считаются приведенными в

настоящем руководстве в полном объеме.

Следует помнить, что перед вводом в действие внутренней системы распределения газа т. е. перед подключением к

счетчику, следует проверить ее герметичность.

Если какая-то часть газовой трассы проходит в стене, проверять ее герметичность следует до конечной установки,

перед осуществлением защитного покрытия трубы.

Герметичность НЕ должна проверяться с помощью горючего газа: для этой цели рекомендуется использовать воздух

или азот.

После поступления газа в трубы запрещается определять утечки с помощью пламени. Для этой цели использовать

соответствующие продукты, продаваемые в торговой сети.

ОБЯЗАТЕЛЬНО, при подключении котла к линии подачи газа использовать прокладки соответствующих размеров и из

специального материала (рис. 17).

НЕ ДОПУСКАЕТСЯ использование тефлоновой ленты, пакли и других видов уплотнения резьбовой поверхности.
