24

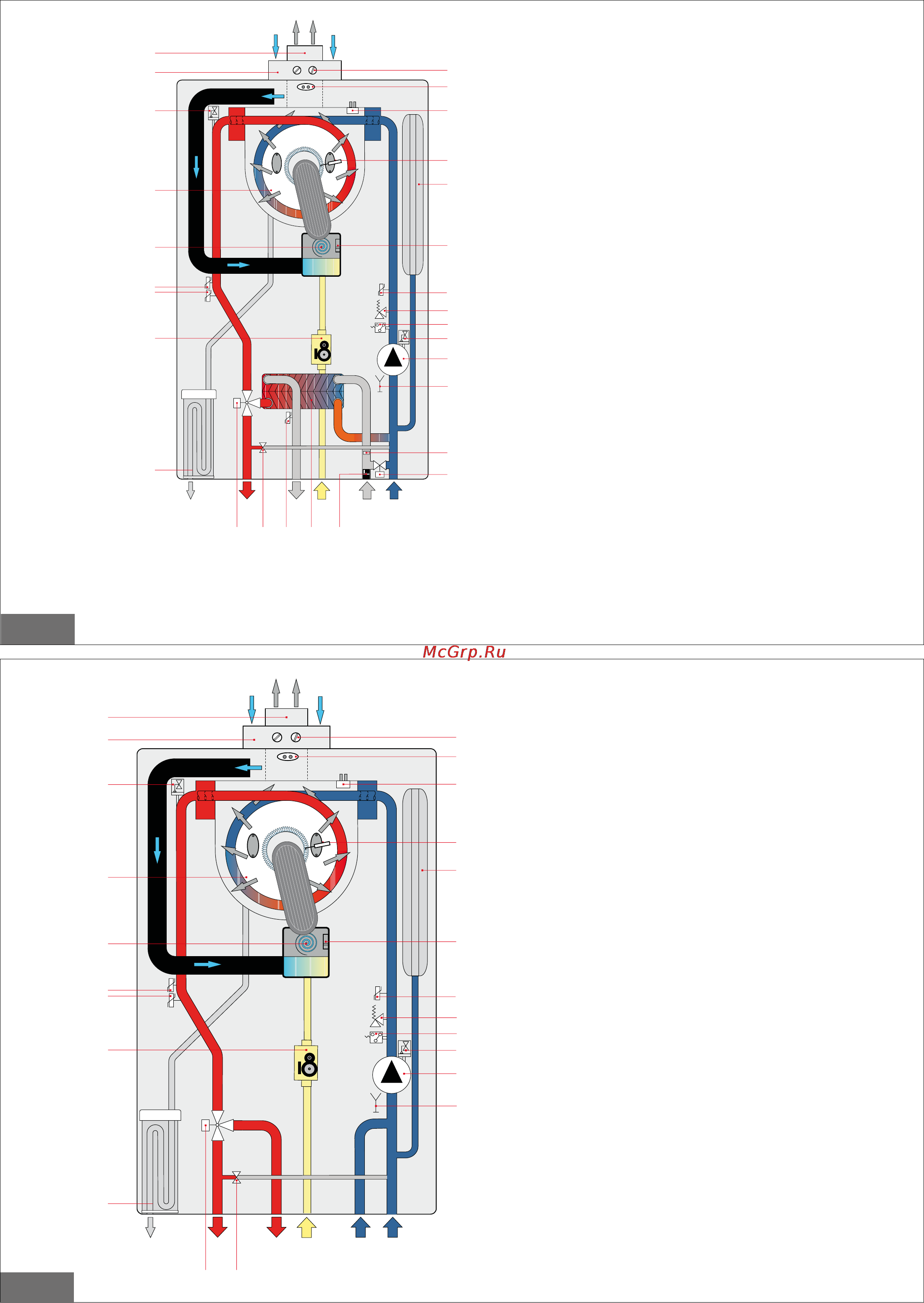

2.3. Гидравлическая схема
1. Сифон слива конденсата
2. Модулирующий газовый клапан
3. Сдвоенный температурный датчик подачи
4. Модулирующий вентилятор
5. Первичный конденсационный теплообменник
6. Автоматический воздухоотводчик
7. Патрубок забора воздуха
8. Патрубок выброса продуктов сгорания
9. Пробоотборник
10. Термостат дымовых газов на дымоотводе
11. Термостат дымовых газов на теплообменнике
12. Электрод поджига и контроля пламени
13. Расширительный бак
14. Датчик контроля вентилятора
15. Датчик температуры обратного контура
16. Предохранительный клапан 3 бар
17. Датчик давления
18. Автоматический воздухоотвод
19. 3-скоростной циркуляционный насос
20. Сливной кран
21. Ограничитель расхода
22. Кран заполнения
23. Реле протока с фильтром холодной воды
24. Вторичный пластинчатый теплообменник ГВС
25. Датчик температуры ГВС
26. Автоматический байпас
27. 3-ходовой клапан с электроприводом
M Напорный трубопровод системы отопления
G Вход газа
C Выход горячей воды ГВС
F Вход холодной воды (водопроводной)
R Обратный трубопровод системы отопления
S Слив конденсата
рис.6
8
M
SCFR
7
6
5
4
3
2
1
26
25 24
22
9
10
11
12
13
14
16
19
21
27
G
20
17
18
15
23
1. Сифон слива конденсата
2. Модулирующий газовый клапан
3. Сдвоенный температурный датчик подачи
4. Модулирующий вентилятор
5. Первичный конденсационный теплообменник
6. Автоматический воздухоотводчик
7. Патрубок забора воздуха
8. Патрубок выброса продуктов сгорания
9. Пробоотборник
10. Термостат дымовых газов на дымоотводе
11. Термостат дымовых газов на теплообменнике
12. Электрод поджига и контроля пламени
13. Расширительный бак
14. Датчик контроля вентилятора
15. Датчик температуры обратного контура
16. Предохранительный клапан 3 бар
17. Датчик давления
18. Автоматический воздухоотводчик
19. 3-скоростной циркуляционный насос
20. Сливной кран
21. Автоматический байпас
22. 3-ходовой клапан с электроприводом
S Слив конденсата
G Вход газа
M Напорный трубопровод системы отопления
RB Возврат из накопительного бойлера
R Обратный трубопровод системы отопления
MB Подача воды в накопительный бойлер
рис. 7
Мод. KRB
Мод. KС
8
M
7
6
5
4
3
2
1
21
9
10
11
12
13
14
16
19
22
1 sifone raccogli condensa
2 valvola gas modulante
3 doppio sensore di temperatura di mandata
4
5
ventilatore modulante
6
7
scambiatore primario condensante
8
9
disareatore
10
condotto aspirazione aria
11
condotto evacuazione fumi
12
prese analisi fumi
13
termostato fumi su condotto d’evacuazione
14
termostato fumi su scambiatore
16
elettrodo di accensione e rilevazione
17
vaso d’espansione
18
sensore controllo ventilatore
19
disareatore
20
circolatore modulante
21
22
sensore di pressione
rubinetto di scarico
by-pass automatico
valvola a 3 vie motorizzata
M mandata riscaldamento
G gas
MB mandata bollitore
RB ritorno bollitore
R ritorno riscaldamento
S scarico condensa
G
20
17
18
valvola di sicurezza 3 bar
15
15
sensore di temperatura di ritorno
S
MB
RB R
