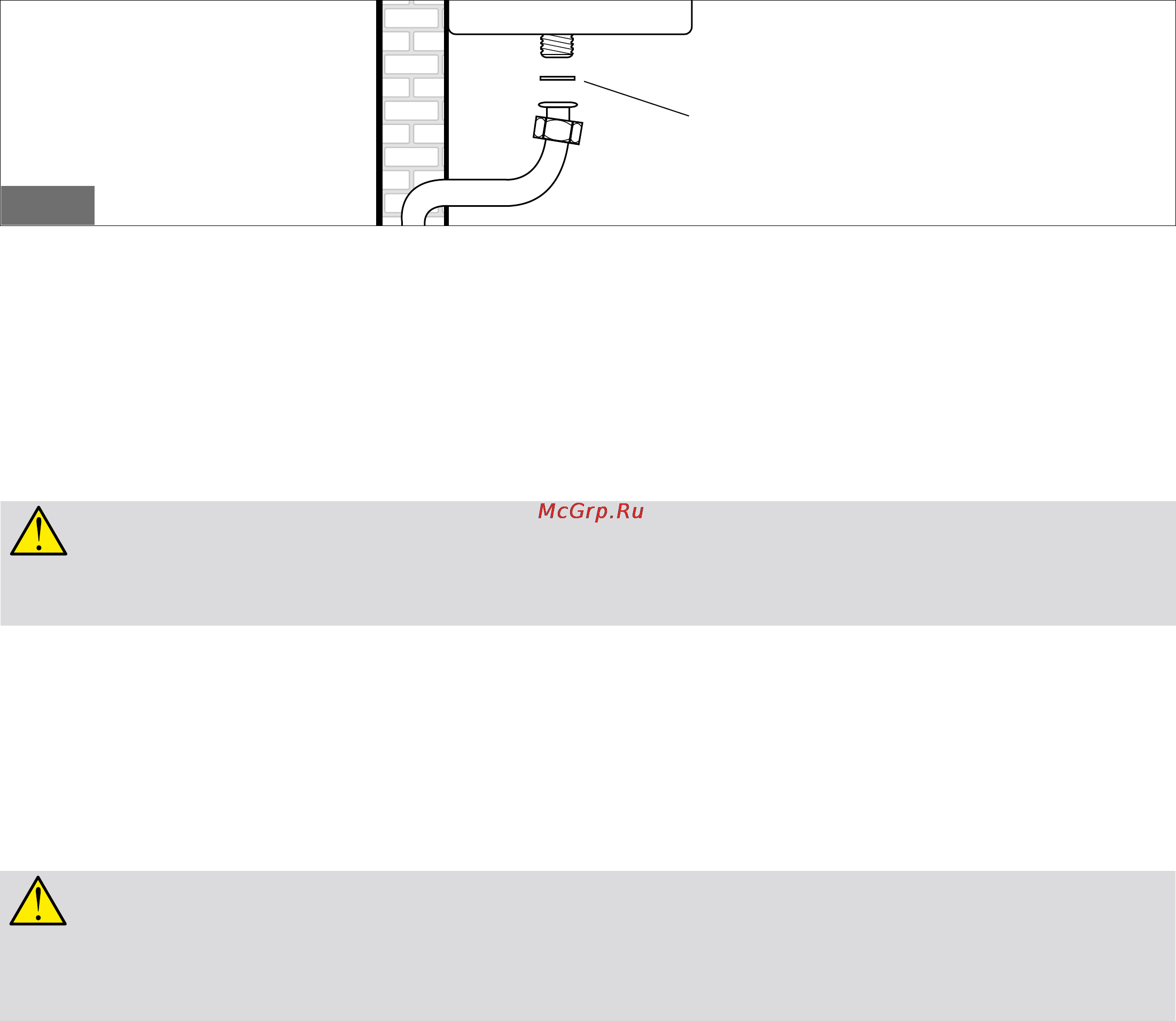

рис. 17
Уплотнение
3.2.9. Подключение к гидравлической сети
Перед установкой котла и подключением его к линии подачи воды, необходимо прочистить систему от засорения и элементов, которые накопились
во время предыдущей работы системы или в процессе установки таковой, и в последующем могут повредить насос или теплообменник.
контУР отопления
Трубы подачи и возврата из контура отопления должны подключаться с помощью соответствующих патрубков М и R диаметром 3/4” (рис. 3 и 5).
При расчете размеров труб контура отопления необходимо учитывать потери давления, возникающие в радиаторах, термостатических
клапанах, отсечных кранах и линейные потери, зависящие от конструкции самой системы отопления.
Рекомендуется выводить сток предохранительного клапана, установленного на котле, в канализацию. При отсутствии
такого вывода, возможное открытие предохранительного клапана может привести к затоплению помещения, в котором
установлен котел.
Производитель не несет никакой ответственности за ущерб, возникающий в результате несоблюдения данной меры
предосторожности.
контУР Гвс
Для мод. KC, трубы подачи холодной воды и выхода ГВС должны подключаться с помощью соответствующих патрубков диаметром 1/2” F и
C (рис. 9).
Для мод. KR, труба подачи холодной воды должна подключаться с помощью соответствующего патрубка диаметром 1/2” F и C (рис. 9).
Для мод. KRB, трубы подачи и возврата внешнего бойлера должны подключаться с помощью соответствующих патрубков диаметром 1/2” F
и C (рис. 9).
Частота чистки и/или замены вторичного пластинчатого теплообменника зависит от жесткости воды.
В зависимости от степени жесткости используемой воды, следует рассматривать необходимость/возможность
применение специальных бытовых установок для дозировки продуктов, используемых для смягчения питьевой воды.
Данные установки должны соответствовать нормативным требованиям в стране установки.
При жесткости воды подачи свыше 20 °F, рекомендуется обязательно производить ее обработку.
Поступающая из водопровода вода может - по показателю pH - быть несовместимой с некоторыми компонентами
отопительной системы.
отвоД конДенсата
Для обустройства отвода конденсата необходимо соблюдать требования которые считаются приведенными в настоящем руководстве в
полном объеме.
При отсутствии особых предписаний и запретов конденсат, образующийся в процессе горения, должен выводиться в общую
канализационную систему, щелочная среда которой нейтрализует кислотность конденсата.
Во избежание поступления неприятного запаха из сливов бытовой канализационной системы, рекомендуется устанавливать сифон с гидрозатвором
между каналом вывода конденсата и выходом бытовой канализации, предотвращающую попадание неприятного запаха в помещение.
Системы вывода конденсата и бытовой канализации должны быть выполнены из материалов, устойчивых к воздействию кислотной среды
выводимого конденсата.
Производитель не несет никакой ответственности за материальный ущерб, травмы людей и животных, возникшие в результате
несоблюдения вышеприведенных инструкций.
