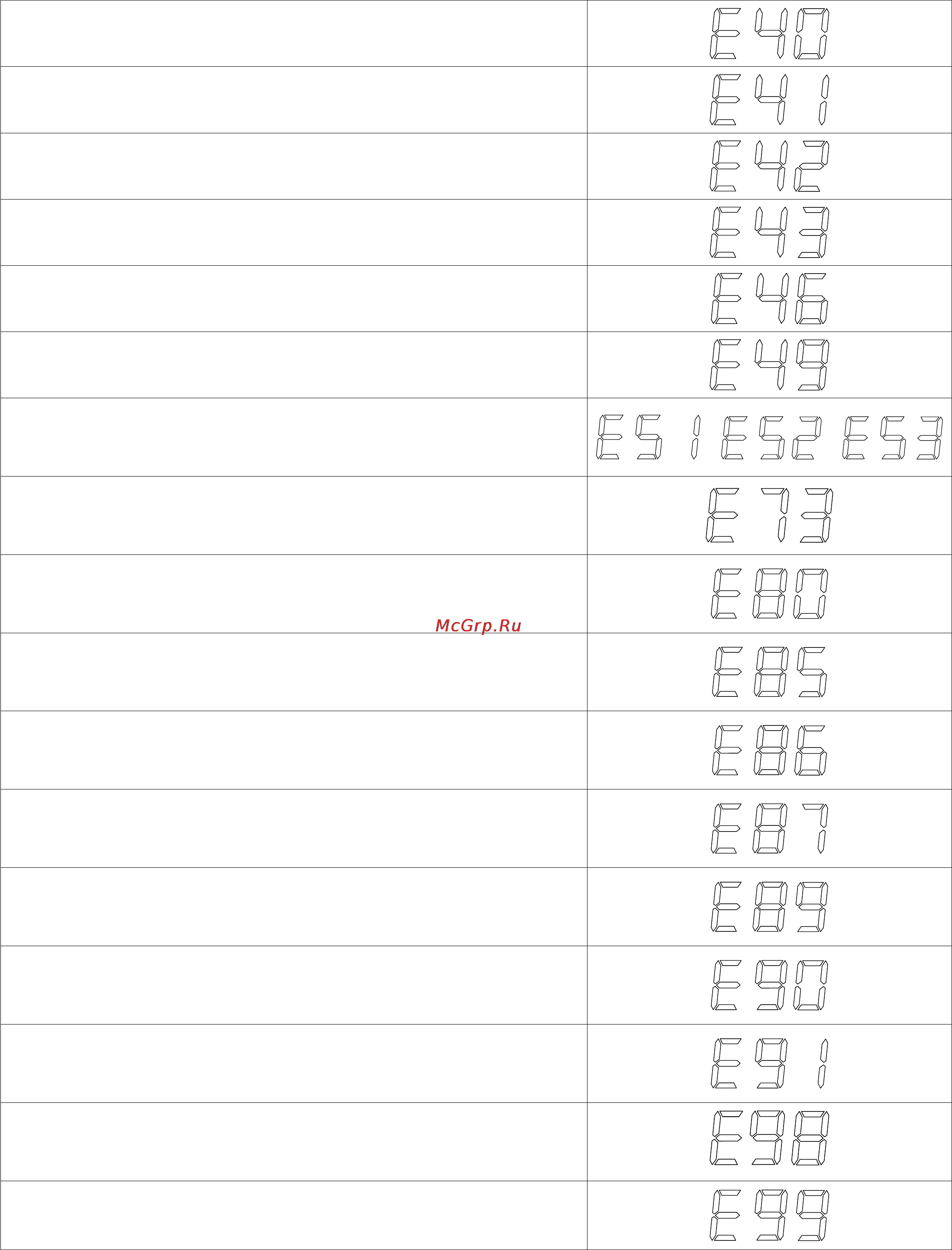

Отказ работы вентилятора
Нет обмена данными с периферийными платами (опция, только если подсоединен:
зональная плата и плата солн.коллектора)
Недопустимая конфигурация гидравлики
Ошибка конфигурации зон (опция, только если подсоединены: Пульт
дистанционного управления и комнатный термостат)
Отказ датчика давления.
Ошибка обмена данных между главной платой и ЖК-дисплеем.
Неисправность контуров безопасности платы управления
Несовместимость основной платы и платы панели управления
Превышение максимального значения ΔT max
Температура датчика подающей или обратной магистрали > 120°C
Слишком быстрое возрастание температуры в подающей линии
Слишком быстрое возрастание температуры в обратной линии
Температура дымовых газов ниже температуры в обратной линии
Превышен порог температуры дымовых газов
Слишком быстрое возрастание температуры дымовых газов
Закончились попытки разблокировки с ЖК-дисплея
Закончились попытки восстановления с пульта ДУ (опция, только если
подсоединен)
Таблица 3
— СОСТОЯНИЯ КОТЛА Отображение на ЖК-дисплее в случае неисправности
Содержание
- Formentera 1
- Общие правила для монтажника ремонтника и пользователя 3
- Схема подключения системы солнечных коллекторов к функции естественной циркуляции с комбинированным котло 5
- Схема подключения системы солнечных коллекторов к функции принудительной циркуляции с комбинированным котлом 5
- Схема подключения системы солнечных коллекторов к функции принудительной циркуляции с котлом работающим только на отоплени 5
- Инструкции для пользователя 7
- Символ горит мигает 7
- Неисправность 9
- Параметры описание 13
- Мод kc 18
- Мод krb 18
- Кран заполнения опция не поставляется с котлом 19
- Мод kr 19
- Все модели оснащены системой электронного розжига и ионизационным контролем пламени 20
- Котел оснащен встроенной газовой горелкой предварительного смешивания и производится в следующих модификациях kc конденсационный котел с закрытой камерой сгорания и принудительной тягой для работы в системах отопления и гвс с помощью проточного теплообменника контура горячей воды kr конденсационный котел с закрытой камерой сгорания и принудительной тягой для работы в отопительном систиеме krb конденсационный котел с закрытой камерой сгорания и принудительной тягой для работы в отопительном систиеме оснащенный трехходовым отводящим клапаном для подключения к внешнему накопительному бойлеру опция 20
- Котел отвечает всем основным нормативным требованиям страны для продажи в которой он предназначен ее название указано на табличке с техническими данными использование котла в стране для которой данный аппарат не предназначен может представлять опасность для людей животных и материальных ценностей 20
- Ниже кратко перечислены основные технические характеристики котлов 20
- Предлагаются три варианта мощности котла kc 12 kr 12 krb 12 общей мощностью 12 0 квт kc 24 kr 24 krb 24 общей мощностью 23 7 квт kc 28 kr 28 krb 28 общей мощностью 26 4 квт kc 32 kr 32 krb 32 общей мощностью 30 4 квт 20
- Технические характеристики 20
- Технические характеристики и габаритные размеры 20
- 60 62 67 82 73 21
- 92 190 21
- 60 62 67 82 73 22
- 92 190 22
- 122 67 82 73 23
- 92 190 23
- M s c f r 24
- S mb rb r 24
- Kc kr kr 26
- Kc kr krb 12 26
- Kc kr krb 24 26
- Kc kr krb 28 26
- Kc kr krb 32 26
- Значения давления газа в горелке указанные в приведенных ниже таблицах должны измеряться после 3 минут работы котла 26
- Значения тепловая мощность гвс и производительность системы гвс относятся только мод kc 26
- Производительность системы гвс при δt 30 c 13 4 л мин производительность системы гвс при δt 25 c 16 1 л мин примечание количество воды на выходе из смесителя 26
- Производительность системы гвс при δt 30 c 15 5 л мин производительность системы гвс при δt 25 c 18 6 л мин примечание количество воды на выходе из смесителя 26
- Производительность системы гвс при δt 30 c 16 3 л мин производительность системы гвс при δt 25 c 19 6 л мин примечание количество воды на выходе из смесителя 26
- Производительность системы гвс при δt 30 c 8 6 л мин производительность системы гвс при δt 25 c 10 3 л мин примечание количество воды на выходе из смесителя 26
- Производительность системы гвс при δt 45 c 10 3 л мин производительность системы гвс при δt 40 c 11 6 л мин производительность системы гвс при δt 35 c 13 3 л мин 26
- Производительность системы гвс при δt 45 c 10 9 л мин производительность системы гвс при δt 40 c 12 2 л мин производительность системы гвс при δt 35 c 14 0 л мин 26
- Производительность системы гвс при δt 45 c 5 7 л мин производительность системы гвс при δt 40 c 6 5 л мин производительность системы гвс при δt 35 c 7 4 л мин 26
- Производительность системы гвс при δt 45 c 8 9 л мин производительность системы гвс при δt 40 c 10 л мин производительность системы гвс при δt 35 c 11 5 л мин 26
- Таблица 5 дaнныe настройки котла модели kc kr krb 12 26
- Таблица 6 дaнныe настройки котла модели kc kr krb 24 26
- Эксплуатационные характеристики 26
- Инструкции по установке 29
- Рис 9 30
- Подключение к газовой сети 37
- Подключение к гидравлической сети 38
- Контакты пульта дистанционного управления защищены от ошибочной полярности это означает что провода можно менять местами 40
- Обмен данными между платой управления и пультом дистанционного управления протекает в любом из рабочих режимов котла выкл лето зима только отопление на дисплее котла отображаются рабочие режимы заданные на пульте дистанционного управления 40
- Полная информация о программировании пульта дистанционного управления содержится в соответствующем руководстве дистанционного пульта 40
- Пульт дистанционного управления не должен подключаться к электросети 230 в 50 гц 40
- С помощью пульта дистанционного управления можно просматривать и задавать ряд параметров обозначаемых tsp которые относятся к компетенции квалифицированного персонала таблицы 15 и 16 если задать параметр tsp0 то будут загружены значения параметров по умолчанию и исходные величины при этом аннулируются все изменения которые могли быть внесены в отдельные параметры если обнаруживается что значение отдельного параметра неправильно то его значение будет заменено на значение указанное в таблице данных по умолчанию если задаваемое значение выходит за допустимые для такого параметра пределы то новое значение принято не будет и сохраняется текущее значение 40
- Датчик должен устанавливаться на стену с северной или северо восточной стороны в месте защищенном от воздействия атмосферных явлений не устанавливать датчик наружной температуры в оконных проемах рядом с вентиляционными отверстиями или другими источниками тепла 41
- Датчик изменяет температуру в напорном контуре отопления в зависимости от определенной им наружной температуры заданной температурной кривой требуемой комнатной температуры 41
- Датчик наружной температуры должен подсоединяться к котлу проводом с двойной изоляцией с минимальным сечением 0 35 кв мм датчик наружной температуры должен присоединяться к клеммам 5 6 электронной платы управления котла рис 23 27 30 провода датчика наружной температуры не должны соприкасаться с проводами электропитания 41
- Если при предполагаемой комнатной температуре в 20 c например выбрать кривую соответствующую параметру 1 при уличной температуре 4 с температура подачи будет равняться 50 c 41
- Используйте только датчики поставляемые производителем котла в случае использования датчиков других производителей нормальная работа датчика или самого котла не гарантируется 41
- К котлу можно подключать датчик температуры наружного воздуха опция поставляется производителем по желанию клиента для работы в режиме погодозависимого терморегулирования 41
- На рис 18 представлены кривые для предполагаемой комнатной температуры 20 c изменяя параметр р10 кривые смещаются соответственно вниз или вверх на такое же значение 41
- Подключение датчика наружной температуры oпция и работа в режиме погодозависимого терморегулирования 41
- Рис 18 41
- Температура наружного воздуха c 41
- Температура подачи c 41
- Требуемая комнатная температура выставляется кнопками отопление которые если установлен датчик наружной температуры утрачивают свою функцию регулировки температуры отопления см п 1 и заданную величину можно увидеть на пульте дистанционного управления если имеется через параметр tsp6 41
- Таблица демонстрируемых параметров tsp неизменяемых с пульта ду или с панели управления 42
- Расход л час 46
- Расход л час 47
- Bn bn wh wh pk pk bu bu bk bk 48
- Bu bn bk 48
- Bu bn bu bn bn bu 48
- Cn_i cn_m 48
- Comunicazione con esterno 48
- Conn_c 48
- Conn_e 48
- Conn_f 48
- Contatto ta1 o open therm contatto ta2 sonda 10kω a 25 c 48
- Gy gy bn bn rd rd 48
- In gnd out 48
- Or pk wh bk 48
- Or pk wh bk bn bn wh wh pk pk rd rd bu bu bu bu 48
- Pk pk or or rd rd wh 48
- Pk wh bk 48
- Rd bu pk bk bn 48
- Relè liberamente programmabile c 48
- Retro 0scheint01 quatouch01 48
- Risc bk 48
- Sanit bn 48
- Schema elettrico di connessione 48
- Schemod27 48
- Sf sr1 sr2 48
- Sonda 10kω a 25 c 48
- Sonda boll caldaia sonda boll solare 48
- Sonda coll solare 48
- Sonda pt1000 sonda pt1000 gnd 485a 485b 5v 48
- Srt ss 48
- Ta2 ot o ta1 sonda ex 48
- Wh or bu bk 48
- X7 x6 x5 x4 x3 x2 48
- Датчик 10kω при 25 c β3435 48
- Датчик 10kω при 25 c β3977 датчик pt1000 48
- Датчик pt1000 48
- Датчик бойлера котла 48
- Датчик бойлера системы солнечного теплоснабжения 48
- Датчик наружн темп 48
- Датчик солн коллектора 48
- Задняя часть 0scheint01 quatouch01 48
- Контакт ta1 или opentherm 48
- Контакт та2 48
- Свободно программируемое реле coφ 1 48
- Соед ot или ta1 48
- P03 p17 p18 49
- Гидравлическая сеть 49
- Датчик темп солнечного бойлера 49
- Зажимы 11 12 49
- Зажимы 21 22 23 49
- Зажимы 3 4 49
- Зажимы 5 6 49
- Зажимы 9 10 49
- Значения основных параметров 49
- Комнатный термостат 49
- Рис 24 49
- Схема подключения системы солнечных коллекторов к функции принудительной циркуляции с комбинированным котлом 49
- Схема подключения многофункционального реле 51
- 18 19 20 seri ale 485 per i l collegamento alle schede di zona solare gsm 17 gnd 18 485a 19 485b 20 5v 21 22 23 contatti rele multi funzi one non li beri da potenzi ale 250v 1a resi sti vo 9 nc 10 no 11 comune 52
- 2 ta2 termostato ambi ente con contatti li beri da potenzi ale 3 4 remoto remoto opentherm cod 0cremoto04 oppure termostato ambi ente con contatti li beri da potenzi ale 5 6 sext sonda esterna ntc 10k ohm a 25 c b3977 cod 0sondaes01 7 8 sbc sonda bolli tore caldai a 10k ohm ntc 10k ohm a 25 c b 3435 cod 0ki tsond00 9 10 sbs sonda bolli tore solare ti po pt1000 cod psptmi ll00 11 12 scs sonda collettore solare ti po pt1000 cod psptmi ll00 13 14 tb termostato bolli tore o ti mer bolli tore 15 16 vra contatti rele per valvola tre vi e a ri torno automati co non li beri da potenzi ale 250v 1a resi sti vo 24 no heati ng 25 comune 52
- Al ar m 52
- Bl ack 52
- Br own 52
- Cabesto02 ali mentazi one e rele multi f 0cabesto04 colleg a i nterfacci a 0cabesto08 collegamento 485 morsetti 0cabesto13 segnali morsetti era 0cabesto36 alta tensi one 52
- Collegamenti a cura dell i nstallatore 52
- Collegamenti i nterni 52
- Cr e mot o04 52
- Dk trasduttore acqua analogi co srt sonda di ri torno ntc 10k ohm a 25 c b 3435 sr1 sr2 sonda ri scaldamento ntc 10k ohm a 25 c b 3435 sf sonda fumi ntc 10k ohm a 25 c b 3435 tf termostato fumi vg valvola gas p ci rcolatore caldai a modulante e elettrodo di accensi one ri levazi one fi amma v venti latore brushless 0schemod27 scheda elettroni ca 0qatouch01 i nterfacci a cn_a cn_m connettori segnale cari chi x2 x7 connettori di terra 52
- Elenco cablaggi 52
- Er elettrovalvola comando remoto psol pompa solare alarm spi a di segnalazi one allarmi 52
- He ating 52
- I l cari co massi mo totale ammesso sui morsetti 21 22 23 e sui morsetti 15 16 e di 200w 52
- Legenda c ol or i cavi r d 52
- Morsetti componente 52
- Or ange 52
- Qatouc h01 vis ta da dietro 52
- Qatouch01 vis ta da dietro 52
- S che mod27 52
- S f s r 1 s r 2 52
- Sbs scs 52
- T a2 sext sbc 52
- V 50hz 52
- Whi t e 52
- Yel l ow gr een 52
- Задняя часть 0scheint01 quatouch01 52
- Мод kr 52
- Электрическая схема подключений 52
- P03 p17 p18 53
- Гидравлическая сеть 53
- Датчик темп солнечного бойлера sbs 53
- Зажимы 15 16 53
- Зажимы 21 22 23 53
- Зажимы 3 4 зажимы 11 12 53
- Зажимы 5 6 53
- Зажимы 7 8 53
- Зажимы 9 10 53
- Значения основных параметров 53
- Комнатный термостат 53
- Рис 28 53
- Рис 29 53
- Схема подключения многофункционального реле 53
- Схема подключения системы солнечных коллекторов к функции принудительной циркуляции с котлом работающим только на отопление 53
- Bl ack 54
- Br own 54
- C abl aggi o al i ment az i one 24v a f r a 0schemod27 e 0schei nt00 54
- C abl aggi o c ar i chi 230v 54
- C abl aggi o c avo al i ment az i one r el è l i b pr og 54
- C abl aggi o del l rs485 c on mor s et t i per c omuni caz i one con l es t er no 54
- C abl aggi o s egnal i 0schemod27 r es t o c al dai a s onde vent i l at or e s egnal e pompa e pr i ma par t e del l a mor s et t i r er a 54
- C n_i c n_m 54
- C onn_c 54
- C onn_e 54
- C onn_f 54
- C ontatto ta1 o open therm c ontatto ta2 s onda 10kω a 25 c β 3977 s onda 10kω a 25 c β 3435 s onda p t1000 s onda p t1000 g nd 485a 485b 5v 54
- C ontatto termostato bollitore 54
- Cabcomp2 54
- Cabesto02 54
- Cabesto04 54
- Cabesto08 54
- Codi ci cablaggi uti li zzati 0cabesto13 54
- Collegamenti i nterni 54
- Comunicazione con esterno 54
- Dk pressostato acqua analogi co srt sonda di ri torno ntc 10k ohm a 25 c b 3435 sm1 sm2 sonda ri scaldamento ntc 10k ohm a 25 c b 3435 sf sonda fumi ntc 10k ohm a 25 c b 3435 o termofusi bi le tf termostato fumi tb termostato bolli tore 54
- E elettrodo di accensi one ri levazi one fi amma 54
- Legenda c ol or i cavi r d 54
- Or ange 54
- R e tr o 0s c he int01 54
- R isc bk 54
- Relè liberamente programmabile co φ 1 54
- S anit bn 54
- S c he mod27 54
- S f s m1 s m2 54
- Schemod27 scheda elettroni ca cn_a cn_m connettori segnale cari chi x2 x7 connettori di terra 54
- Sonda boll caldaia sonda boll solare sonda c oll s olare 54
- Ta2 ot o ta1 sonda e x 54
- Vg valvola gas p ci rcolatore caldai a mdv valvola devi atri ce elettri ca v venti latore brushless 54
- Whi t e 54
- X7 x6 x5 x4 x3 x2 54
- Yel l ow gr een 54
- Задняя часть 0scheint01 quatouch01 54
- Мод krb 54
- Рис 30 54
- Электрическая схема подключений 54
- P03 p17 p18 55
- Гидравлическая сеть 55
- Датчик темп солнечного бойлера sbs 55
- Зажимы 21 22 23 55
- Зажимы 3 4 зажимы 11 12 55
- Зажимы 5 6 55
- Зажимы 7 8 55
- Зажимы 9 10 55
- Значения основных параметров 55
- Комнатный термостат 55
- Рис 31 55
- Рис 32 55
- Схема подключения многофункционального реле 55
- Схема подключения системы солнечных коллекторов к функции принудительной циркуляции с котлом работающим только на отопление 55
- Регулировка газового клапана 58
- Регулировка максимальной мощности 58
- Регулировка минимальной мощности 58
- Испытание котла 59
- Техническое обслуживание 60
- Таблица технических неисправностей 61
- В случае появления кодов блокировки e51 e52 e53 e73 e85 e90 и e91 обратиться в сервисный центр 63
- Ошибки сбрасываемые пользователем нажатием кнопки сброс reset автоматически сбрасываемые ошибки после устранения неисправности ошибки сбрасываемые только специалистами сервисного центра 63
- Fondital s p a 64
- Libmcru06 64
