11
1.3. Выбор режима работы
Нажимая на кнопку "выбор режима работы" (е, рис.1), можно выбрать один из режимов работы котла: ЛЕТО ЗИМА , ТОЛЬКО
ОТОПЛЕНИЕ И ВЫКЛ.
Все кнопки при этом активны.
При включенном режиме лето активна единственная функция нагрева воды ГВС.
При включенном режиме ТОЛЬКО ОТОПЛЕНИЕ активна единственная функция нагрева воды системы отопления.
При включенном режиме ЗИМА активны обе функции: подготовка воды для ГВС и подготовка воды для отопления.
В режиме вЫкл отключены обе функции.

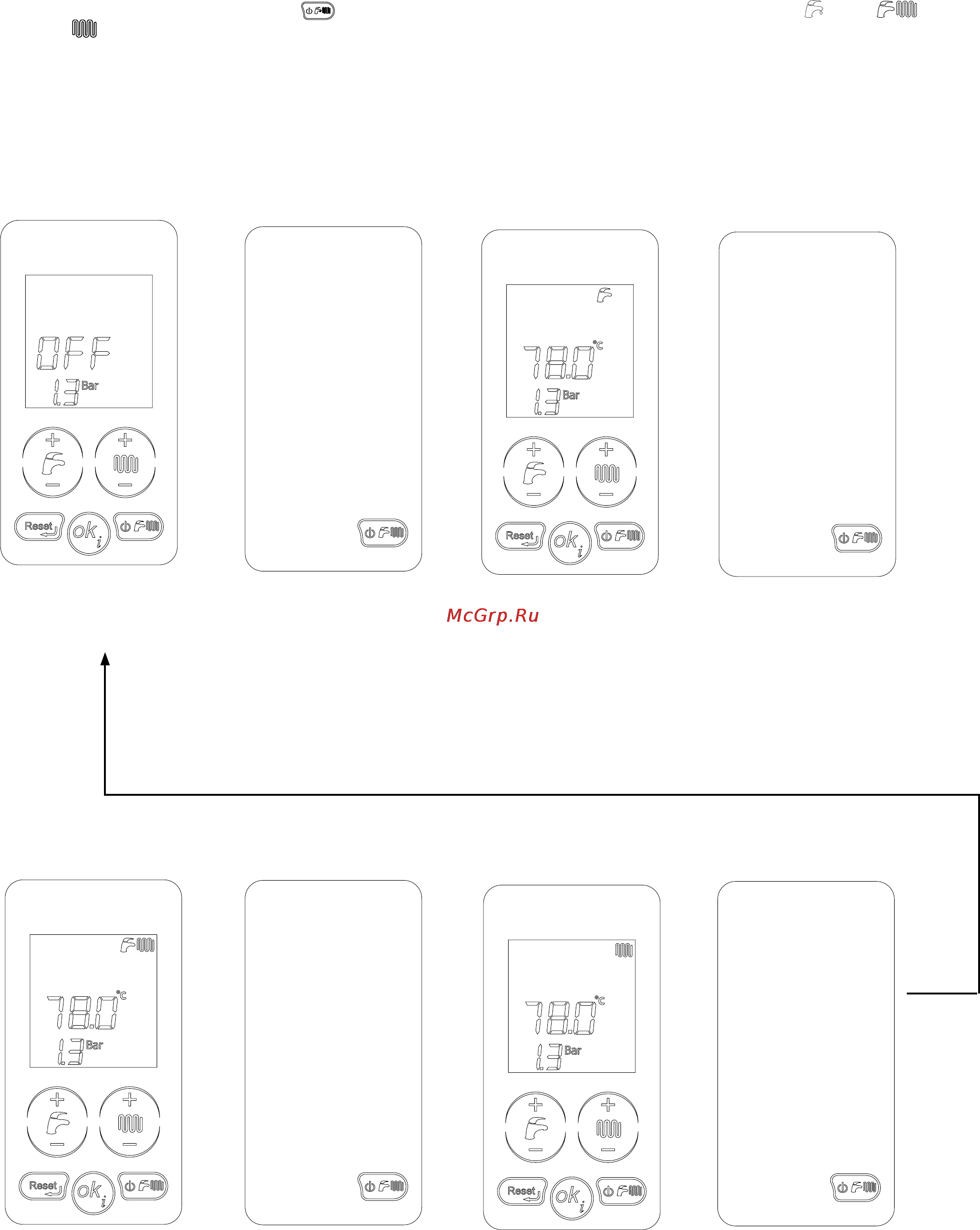

1. РЕЖИМ РАБОТЫ КОТЛА «OFF» 2. РЕЖИМ РАБОТЫ КОТЛА «ТОЛЬКО ГВС»
3. РЕЖИМ РАБОТЫ КОТЛА
в контУРе отопления
4. РЕЖИМ РАБОТЫ КОТЛА
«ТОЛЬКО ГВС»
