![Fondital FORMENTERA KC 28 Инструкция по эксплуатации онлайн [12/64] 168388](/img/pdf.png)
Fondital FORMENTERA KC 28 Инструкция по эксплуатации онлайн [12/64] 168388
![Fondital FORMENTERA KC 28 Инструкция по эксплуатации онлайн [12/64] 168388](/views2/1194166/page12/bgc.png)
12

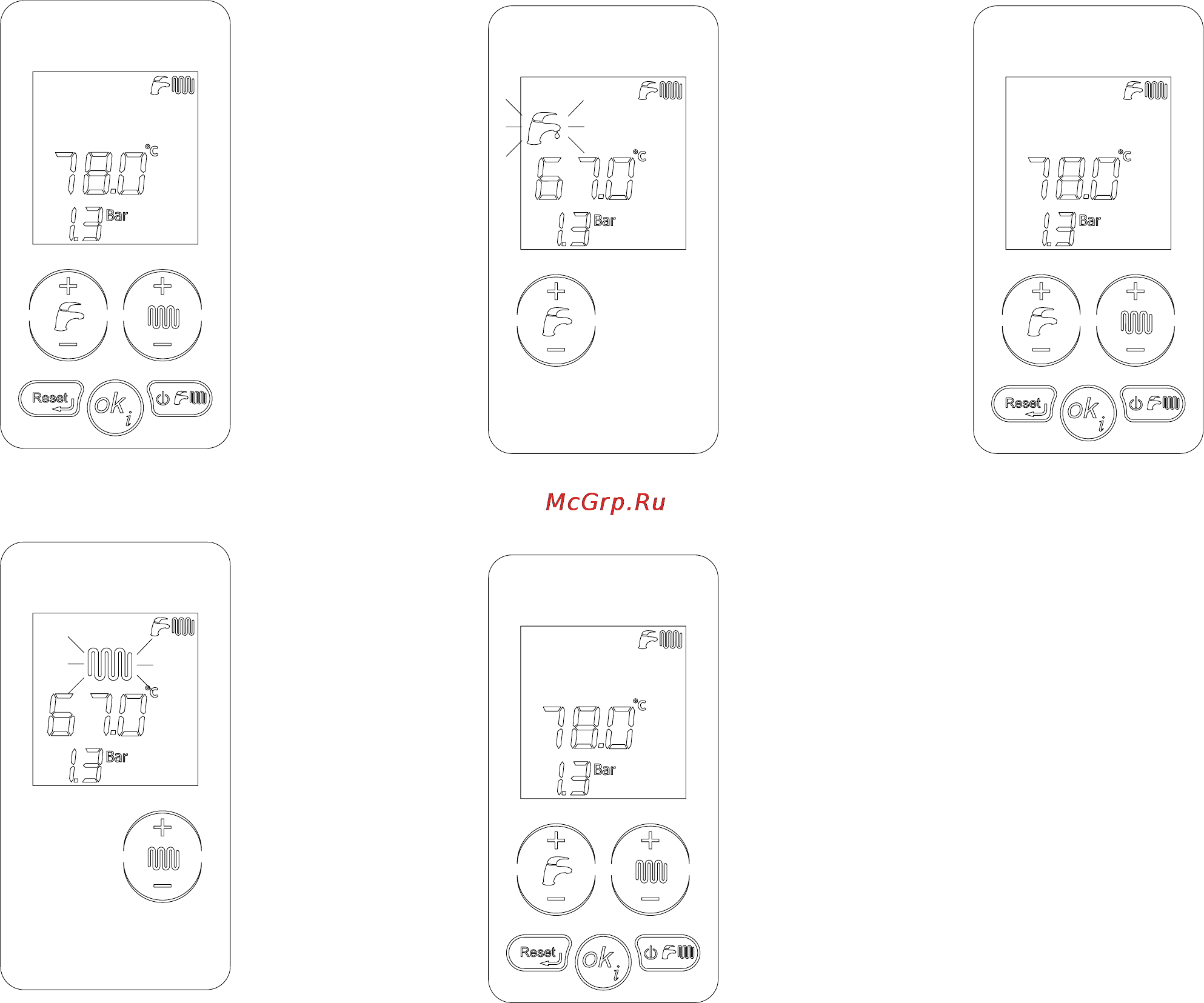

1.4. Регулировка температуры в контурах отопления и ГВС
Нажимая кнопки «+/- ГВС» (A рис.1), выберите желаемую температуру горячей воды. Во время выбора ТЕМПЕРАТУРЫ ГОРЯЧЕЙ ВОДЫ (7,
рис1) будет мигать соответствующая пиктограмма. После того как вы перестанете нажимать на кнопку, соответствующая пиктограмма и
значение температуры будут мигать еще 3 секунды. По истечении этого времени новое значение температуры горячей воды запишется в
память и дисплей вернется к нормальной работе.
Нажимая кнопки «+/- отопление» (в рис.1), выберите желаемую температуру в контуре отопления. Во время выбора ТЕМПЕРАТУРЫ
ОТОПЛЕНИЯ (8, рис1) будет мигать соответствующая пиктограмма. После того как вы перестанете нажимать на кнопку, соответствующая
пиктограмма изначение температуры воды отопления будут мигать еще 3 секунды. По истечении этого времени новое значение
температуры горячей воды запишется в память и дисплей вернется к нормальной работе. Все кнопки при этом активны.
1. ВЫБОР ТЕМПЕРАТУРЫ ГОРЯЧЕЙ
воДЫ
2. ВЫБОР ТЕМПЕРАТУРЫ В КОНТУРЕ
отопления
