4

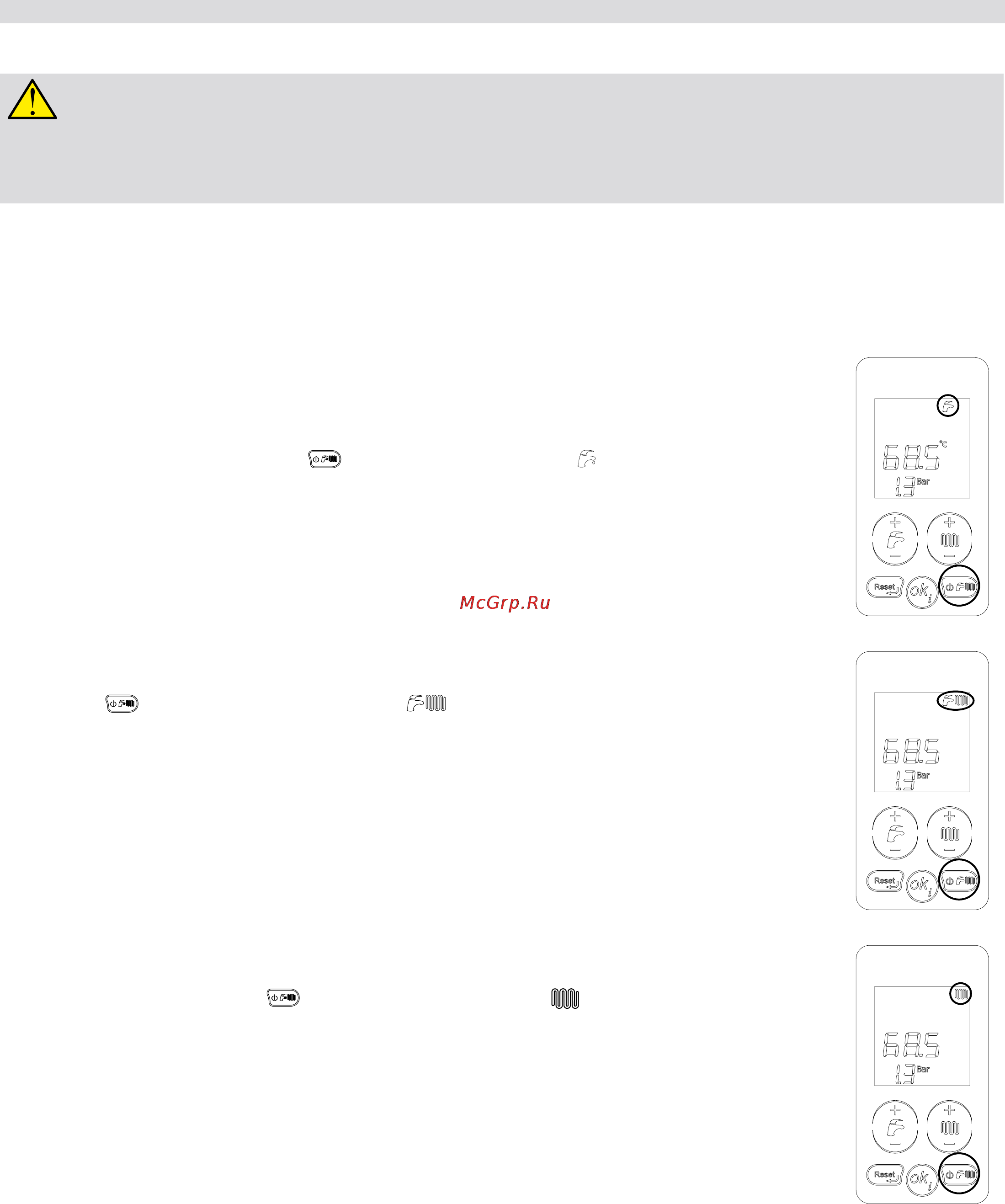

5. Если вы не хотите включать функцию ГВС, нажмите несколько раз на кнопку "выбор режима работы котла",
пока на дисплее не появится символ : будет включена только функция отопления.
4. Если вы хотите включить как функцию отопления, так и ГВС, нажмите несколько раз на кнопку "выбор режима
работы котла", пока на дисплее не появится символ
3. Если вы не хотите включать функцию отопления, нажмите несколько раз на кнопку "выбор режима работы
котла", пока на дисплее не появится символ : будет включена только функция ГВС (горячее водоснабжение).
6. Для регулировки температуры ГВС нажимайте на кнопки + и - горячего водоснабжения (а на рис.1).
Отрегулируйте температуру по своему желанию.
7. Для регулировки температуры отопления нажимайте на кнопки + и - отопления (в на рис.1). Отрегулируйте температуру по своему
желанию.
8. Установите значение желаемой комнатной температуры на комнатном термостате (если имеется).
С этого момента котел готов к работе.
Если котел заблокировался, можно разблокировать его при помощи кнопки "сброс"/“reset” (C на рис. 1).
Если работа котла не восстанавливается после 3 попыток сброса обратитесь в сервисный центр.
Краткое руководство по эксплуатации
Данные инструкции предназначены для быстрого включения и настройки котла и мгновенной эксплуатации.
В данном руководстве по умолчанию предполагается, что котел был установлен авторизированной монтажной фирмой,
котел уже был включен и готов к нормальной работе.
Если на котле были установлены дополнительные принадлежности, данное руководство будет недостаточным для
обеспечения его нормальной работы. Для этого следует обратиться к полному руководству по котлу и инструкциям
установленных доп.принадлежностей.
Полное описание работы котла и инструкции по его безопасному использованию смотрите в
в полном руководстве, приведенном в данной книге.
1. Откройте отсекающий газовый кран перед котлом.
2. Установите электрический переключатель перед котлом в положение ВКЛ/ON; включится дисплей котла (рис.1).
