Moxa EDS-P308-S-SC [14/16] Mounting dimensions
![Moxa EDS-P308-S-SC [14/16] Mounting dimensions](/views2/1197257/page14/bge.png)
- 14 -

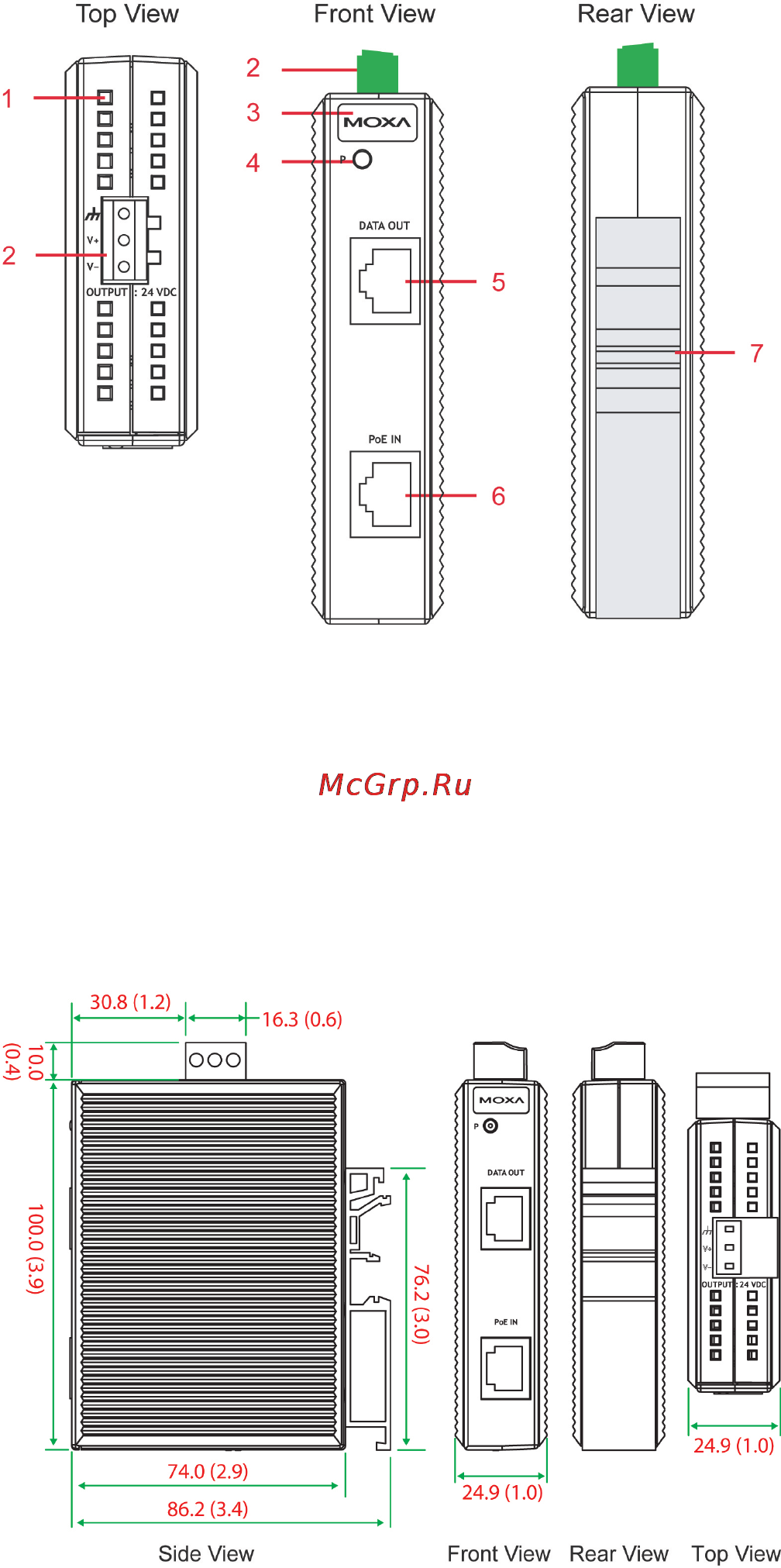

SPL-24 Panel Layout
1. Heat dissipation orifices
2. Terminal block for power input and grounding
3. Moxa Logo
4. PoE power LED
5. DATA-OUT port
6. PoE IN port
7. DIN-Rail
Mounting Dimensions
Unit = mm (inch)
