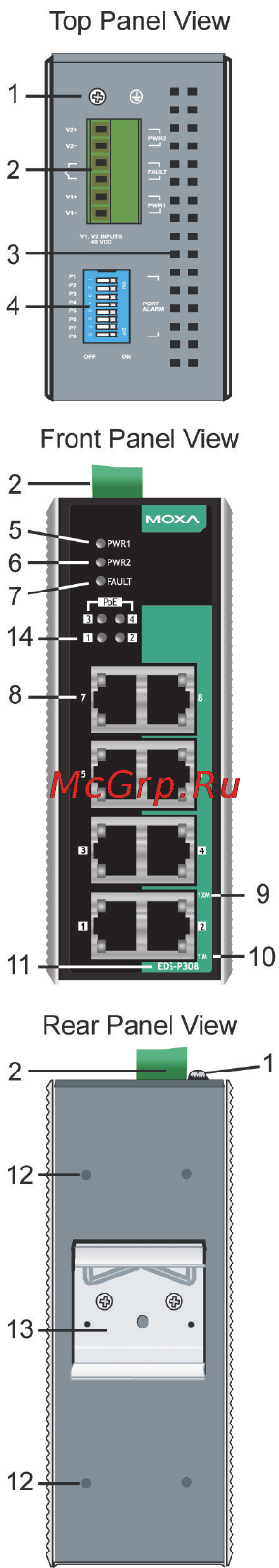

EDS-P308 Series Panel Layout
1. Grounding screw
2. Terminal block for power inputs
PWR1, PWR2, and relay output
3. Heat dissipation orifices
4. DIP switches
5. Power input PWR1 LED
6. Power input PWR2 LED
7. Fault LED
8. 10/100BaseT(X) Port
9. TP port’s 100 Mbps LED
10.
TP port’s 10 Mbps LED
11.
Model Name
12.
Screw holes for wall mounting kit
13.
DIN-Rail Kit
14.
PoE port LEDs (ports 1 to 4)
