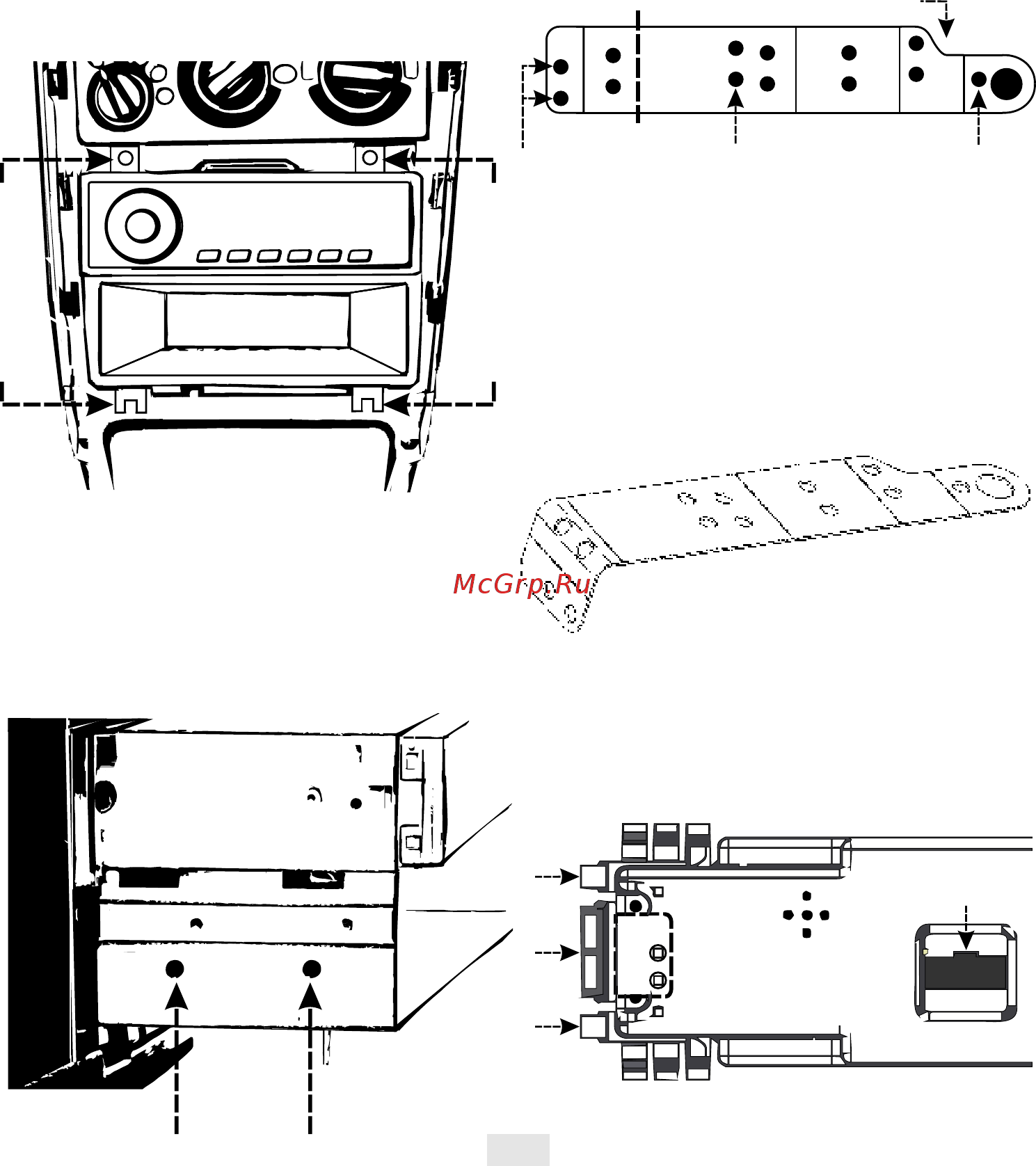

5 Вытащите перчаточный ящик IV УСТАНОВКА ДИСПЛЕЯ DAEWOO NEXIA 6 Выведите кабель USB бортового компьютера в отсек Дисплей устанавливается в отсек перчаточного ящика в передней консоли расположенный под отсеком для магнитолы 7 Штатные отверстия через которые крепился перчаточный ящик рис 4 2 необходимо увеличить рассверлить раскрутить саморезами 1 Снимите рамку консоли подденьте плоской отверткой и потяните рамку на себя 8 Бортовой компьютер устанавливается на двух кронштейнах Кронштейн внешний вид которого приведен на рис 4 3 представляет собой металлическую пластину 2 Открутите четыре штатных винта рис 4 1 удерживающие металлический блок с отделениями для магнитолы и перчаточного ящика КРОНШТЕЙН линия сгиба вырез КОНСОЛЬ отверстия для отверстия для крепления крепления к БК в автомобиле штатные винты Рис 4 3 9 Согните пластины по линии сгиба рис 4 3 под прямым углом как показано на рис 4 4 сгибайте кронштейны в противоположные стороны зеркально учитывайте что кронштейны будут устанавливаться один с правой другой елевой стороны КРОНШТЕЙН 4 С двух сторон блока открутите винты крепления пластмассового перчаточного ящика Рис 4 2 10 На задней панели Дисплея необходимо отломать с боковых сторон угловые упоры и центральные зашелки как показано на рисунке 4 5 КОРПУС ДИСПЛЕЯ ВИД СЗАДИ Рис 4 5 13
