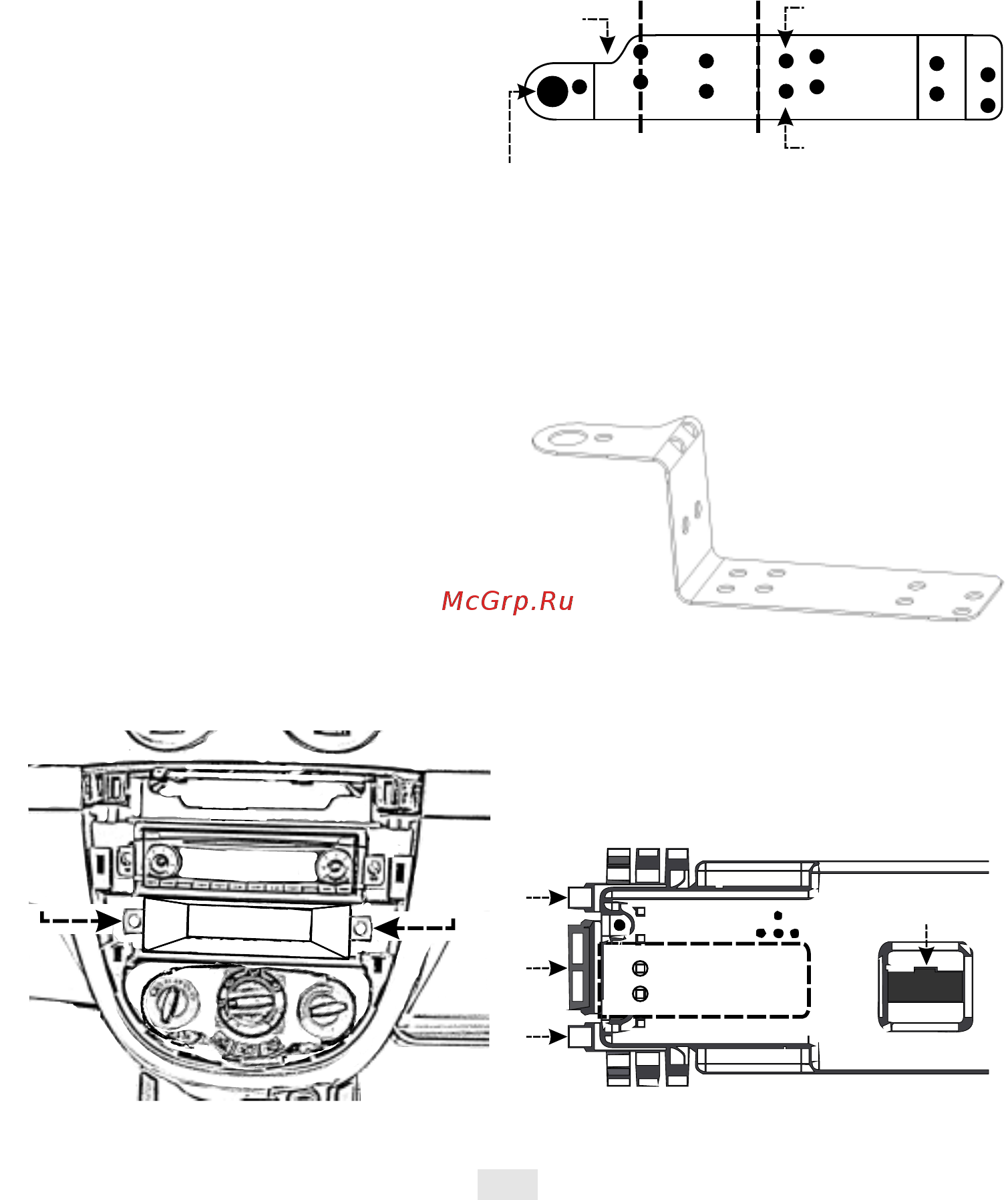

10 После того как все элементы крепления компьютера установлены подсоедините кабель USB кДисплею 11 Проверьте компьютера работоспособность 3 Вытащите перчаточный ящик 4 Выведите кабель USB бортового компьютера в отсек бортового 5 Дисплей устанавливается на кронштейнах Кронштейн внешний вид которого приведен на рис 4 18 представляет собой металлическую пластину 12 Установите Дисплей в отсек вместо перчаточного ящика Штатные отверстия через которые крепился перчаточный ящик и крепежные отверстия на кронштейнах должны совпадать 13 Закрепите кронштейны штатными винтами КРОНШТЕЙН линии сгиба отверстие для крепления к БК вырез 14 Установите на место заглушки передней консоли отверстие для крепления в автомобиле _отверстие для крепления к БК Рис 4 18 6 Согните пластины полиниям сгиба рис 4 18 так как показано на рисунке 4 19 Учитывайте что кронштейны будут устанавливаться один с правой другой с левой стороны сгибайте их в противоположные стороны зеркально CHEVROLET LACETTI Дисплей устанавливается в отсек перчаточного ящика в передней консоли расположенный под отсеком для магнитолы КРОНШТЕЙН 1 Снимите рамку передней консоли подденьте плоской отверткой и потяните рамку консоли на себя при этом проследите чтобы не потерялись фиксаторы 2 Выкрутите штатные винты крепления перчаточного ящика винты расположены по бокам от ящика рис 4 17 КОНСОЛЬ 7 На задней панели Дисплея необходимо отломать с боковых сторон угловые упоры и центральные зашелки как показано на рисунке 4 20 КОРПУС ДИСПЛЕЯ ВИД СЗАДИ Рис 4 20 Рис 4 17 17
