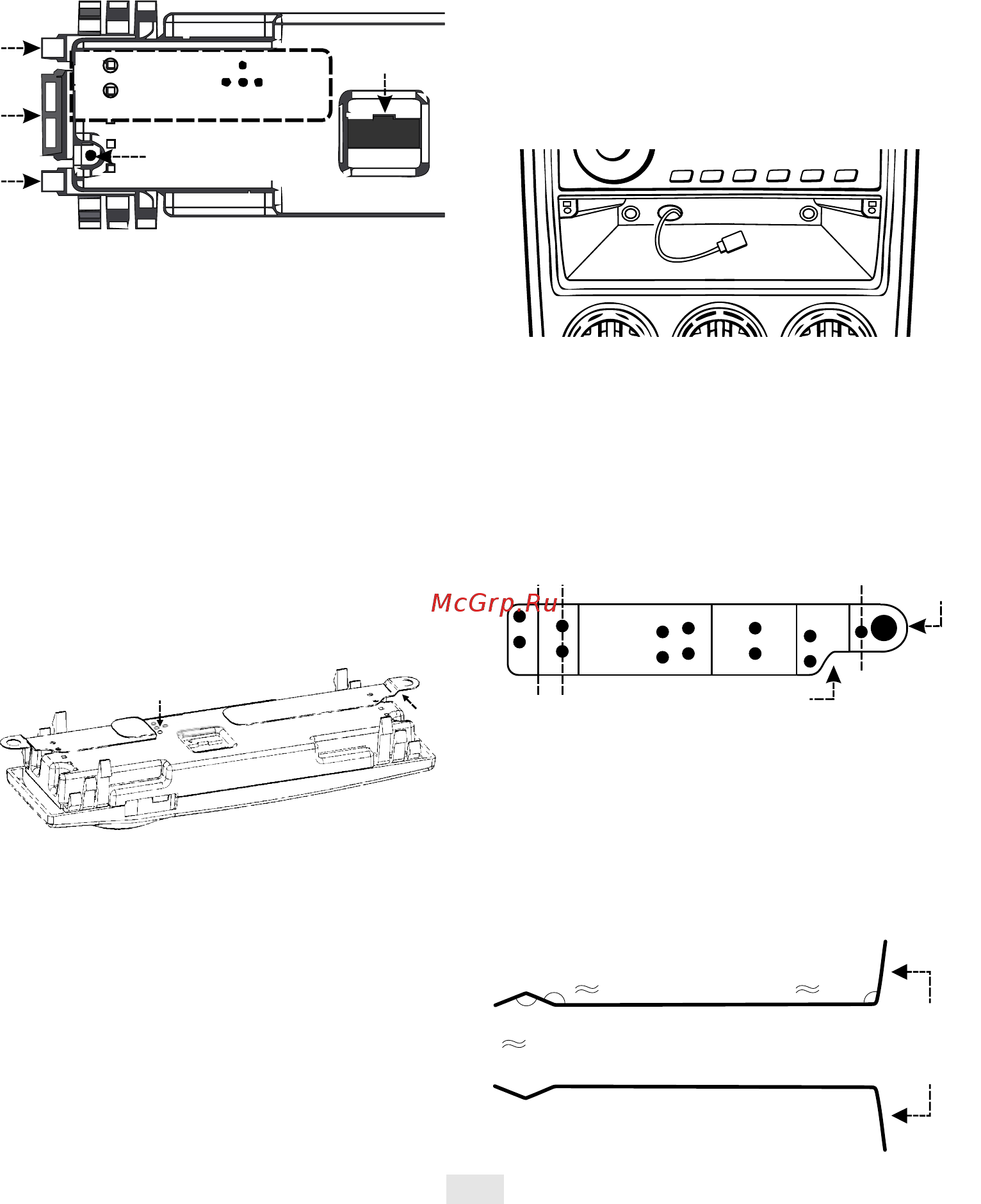

Учитывайте что кронштейны устанавливаются один с правой другой с левой стороны сгибайте их в противоположные стороны зеркально LADA PRIORA Бортовой компьютер устанавливается в отсек на передней консоли расположенный под отсеком для магнитолы На задней панели Дисплея необходимо отломать с боковых сторон угловые упоры и центральные зашелки как показано на рисунке4 25 6 1 Снимите крышку Open освободите отсек КОРПУС ДИСПЛЕЯ ВИД СЗАДИ отсека с надписью 2 Просверлите отверстие на задней стенке ящика по размеру разъема mini USB О 1 Q отверстия для крепления 2 кровна динамик1 ключ на разъеме шлейфа 3 Выведите кабель через отверстие рис 4 27 КОНСОЛЬ саморез Рис 4 25 7 Устанавливаются кронштейны как показа о на рисунке 4 26 Накладываем согнутый кронштейн длинной стороной на заднюю панель часть с большим круглым отверстием приподнята При этом фигурный вырез кронштейна должен быть обращен в противоположную от динамика сторону Рис 4 25 и рис 4 26 Рис 4 27 4 Дисплей устанавливается на кронштейнах Кронштейн внешний вид которого приведен на рис 4 28 представляет собой металлическую пластину 8 На задней панели Дисплея с боковых сторон находится по пять отверстий Прикручиваем кронштейн саморезами через пару ближайших к сгибукрепежныхотверстий в отверстия и 2 назадней панели компьютера рис 4 25 Таким же образом прикручиваем второй кронштейн с другой стороны Рис 4 26 КРОНШТЕЙН линия крепежное линия линия КОРПУС ДИСПЛЕЯ С КРОНШТЕЙНАМИ Рис 4 28 5 Согните пластины полиниям сгиба рис 4 28 как показано на рисунке 4 29 Учитывайте что кронштейны будут устанавливаться один с правой другой с левой стороны сгибайте их в противоположные стороны зеркально 9 Отогните часть кронштейна закрывающую динамик 10 После того как все элементы крепления компьютера установлены подсоедините кабель USB кДисплею 11 Проверьте компьютера работоспособность Установите Дисплей перчаточного ящика 12 в КРОНШТЕЙНЫ ВИД СБОКУ угол сгиба 160 бортового отсек угол сгиба ss 14 Р вместо _____I 13 Закрепите кронштейны винтами 14 Установите консоли на место рамку передней Рис 4 29 19 угол сгиба ___ _ крепежное отверстие крепежное отверстие
