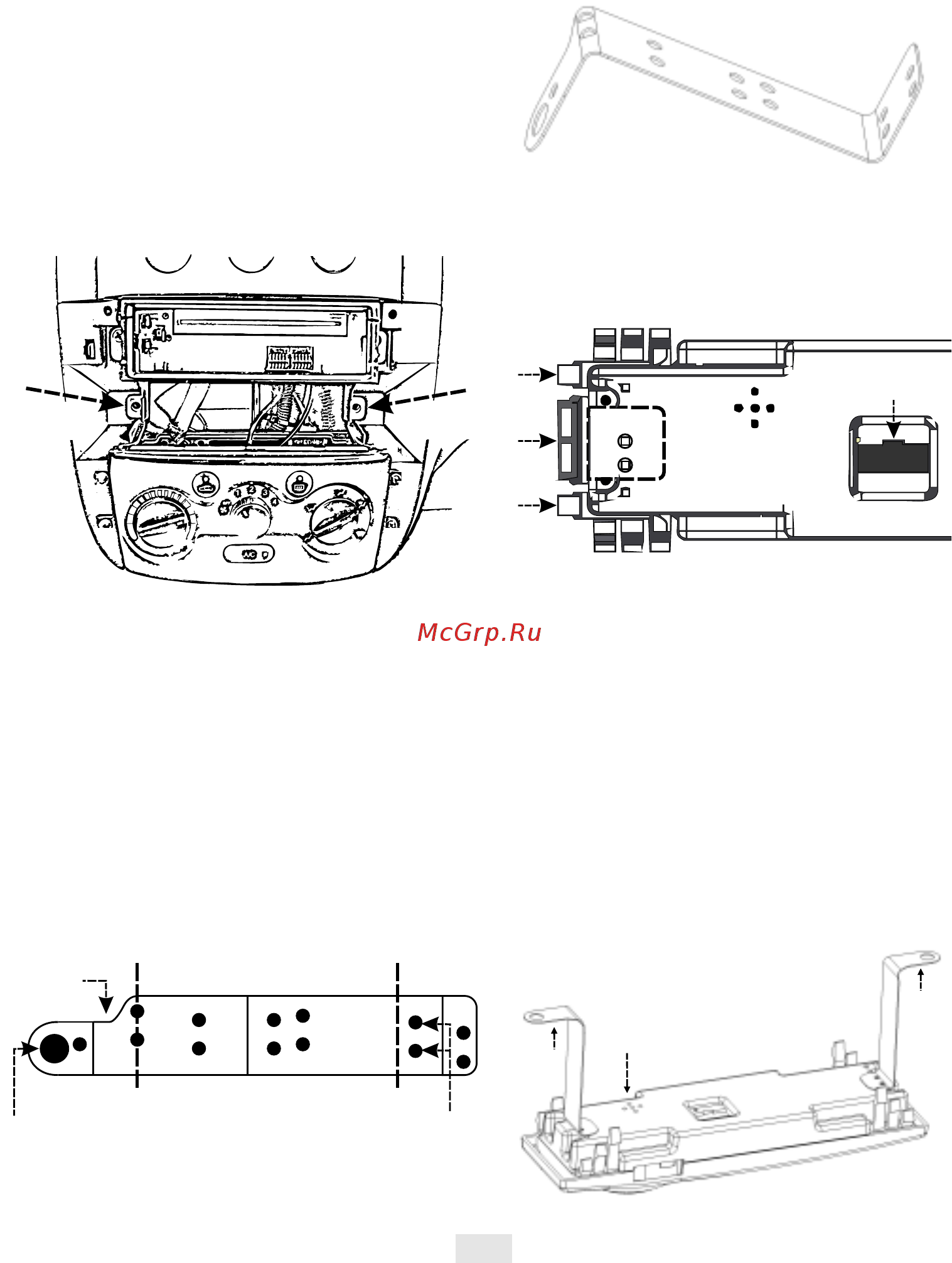

6 Согните пластины полиниям сгиба рис 4 13 так как показано на рисунке 4 14 Учитывайте что кронштейны будут устанавливаться один с правой друтой с левой стороны сгибайте их в противоположные стороны зеркально CHEVROLET AVEO Дисплей устанавливается в отсек перчаточного ящика в передней консоли расположенный под отсеком для магнитолы КРОНШТЕЙН 1 Снимите боковые заглушки передней консоли расположенные справа и слева от магнитолы подденьте плоской отверткой и потяните на себя при этом проследите чтобы не потерялись фиксаторы 2 Выкрутите штатные винты крепления перчаточного ящика винты расположены вуглублении по бокам от ящика рис 4 12 Рис 4 14 7 На задней панели Дисплея необходимо отломать с боковых сторон угловые упоры и центральные зашелки как показано на рисунке 4 15 КОНСОЛЬ КОРПУС ДИСПЛЕЯ 8 Устанавливаются кронштейны как показано на рисунке 4 16 Прикладываем согнутый кронштейн короткой стороной к задней панели частьс большим круглым отверстием приподнята При этом фигурный вырез кронштейна должен быть обращен в противоположную от динамика сторону Рис 4 15 и рис 4 16 3 Вытащите перчаточный ящик 4 Выведите в отсек кабель USB бортового компьютера 9 На задней панели Дисплея с боковых сторон находится по пять отверстий Прикручиваем кронштейн саморезами через пару ближайших к сгибу крепежныхотверстий в отверстия 3 и 4 на задней панели компьютера рис 4 15 Таким же образом прикручиваем второй кронштейн с другой стороны Рис 4 16 5 Дисплей устанавливается на двух кронштейнах Кронштейн внешний вид которого приведен на рис 4 13 представляет собой металлическую пластину КРОНШТЕЙН линия сгиба линия сгиба КОРПУС ДИСПЛЕЯ С КРОНШТЕЙНАМИ вырез I отверстие для крепления в автомобиле ВИД СЗАДИ отверстия для крепления к БК Рис 4 13 Рис 4 16 16
