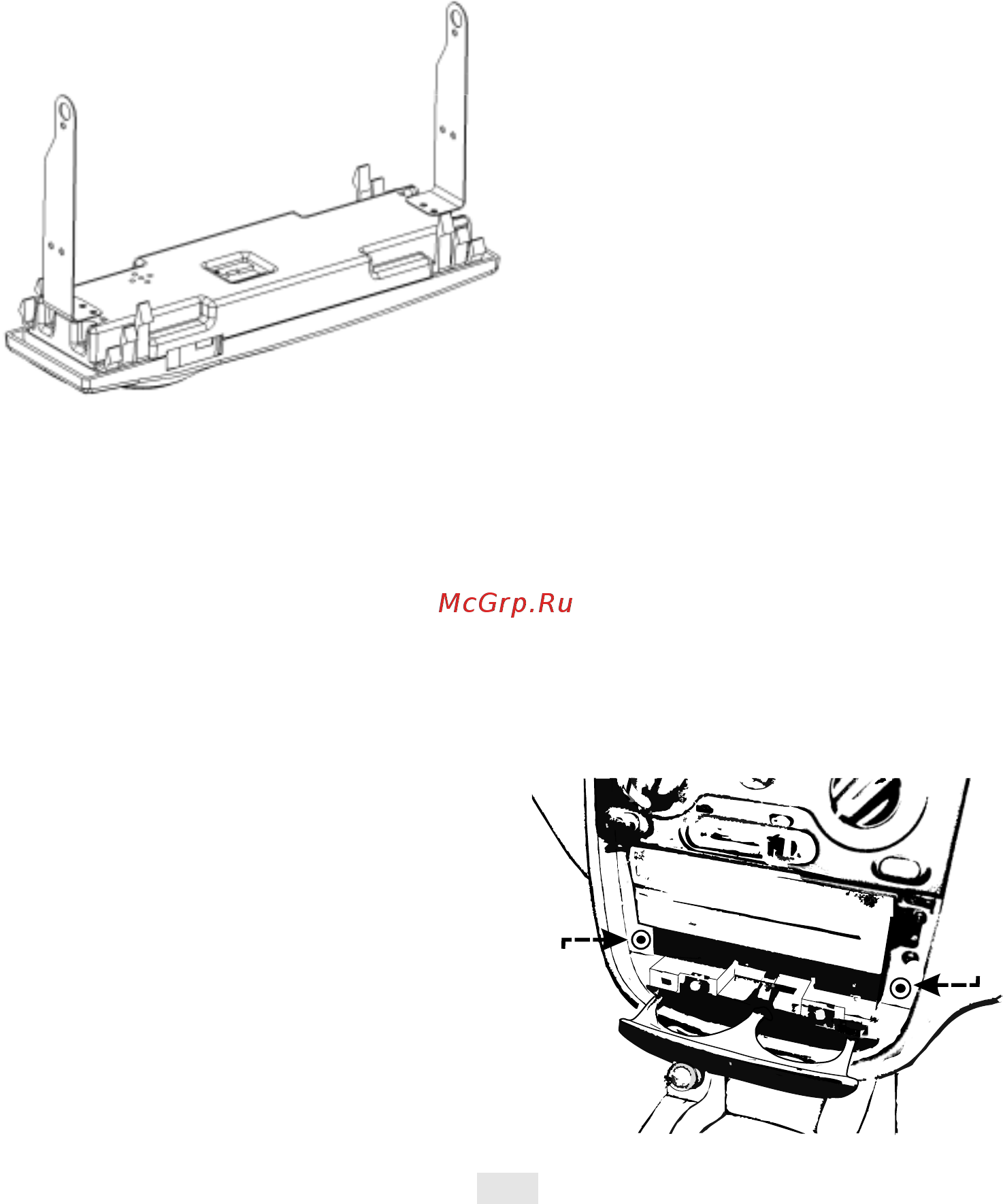

11 Устанавливаются кронштейны как показано на рисунке 4 6 Прикладываем согнутый кронштейн короткой стороной к задней панели Дисплея При этом фигурный вырез кронштейна должен быть обращен в сторону динамика Рис 4 5ирис 4 6 DAEWOO SENS DAEWOO LANOS CHEVROLET LANOS 12 На задней панели с боковых сторон находится по пять отверстий Прикручиваем кронштейн саморезами в отверстия 3 и 4 рис 4 5 Таким же образом прикручиваем второй кронштейн с другой стороны Рис 4 6 СМЕНА ПЕРЕДНЕЙ ПАНЕЛИ В автомобили Daewoo Sens Lanos Chevrolet Lanos устанавливается Дисплей с узкой передней панелью Перед установкой необходимо сменить переднюю панель 1 Выкрутите четыре самореза расположенные в углублениях задней панели Дисплея Рис 4 10 2 Снимите переднюю панель 3 Переставьте блок кнопок из снятой широкой передней панели вузкуюсменнуюпанель 4 Установите переднюю панель 5 Скрепите корпус Дисплея саморезами УСТАНОВКА ДИСПЛЕЯ Дисплей устанавливается в отсек перчаточного ящика в передней консоли расположенный под отсеком для магнитолы 13 После того как все элементы крепления компьютера установлены подсоедините кабель USB кДисплею 14 Проверьте компьютера работоспособность 1 Выдвиньте подстаканник подденьте плоской отверткой и потяните рамку консоли на себя при этом проследите чтобы не потерялись фиксаторы снимите рамку консоли бортового 2 Выкрутите штатные винты крепления перчаточного ящика винты расположены по бокам отяшика рис 4 7 15 Установите Дисплей в отсек Штатные отверстия рис 4 2 в металлическом блоке через которые крепился перчаточный яшик и крепежные отверстия на кронштейнах должны совпадать Наживите и затяните саморезы КОНСОЛЬ 16 Задвиньте блок с магнитолой и Дисплеем 17 Закрепите блок штатными винтами 18 Установите консоли на место рамку передней 14
