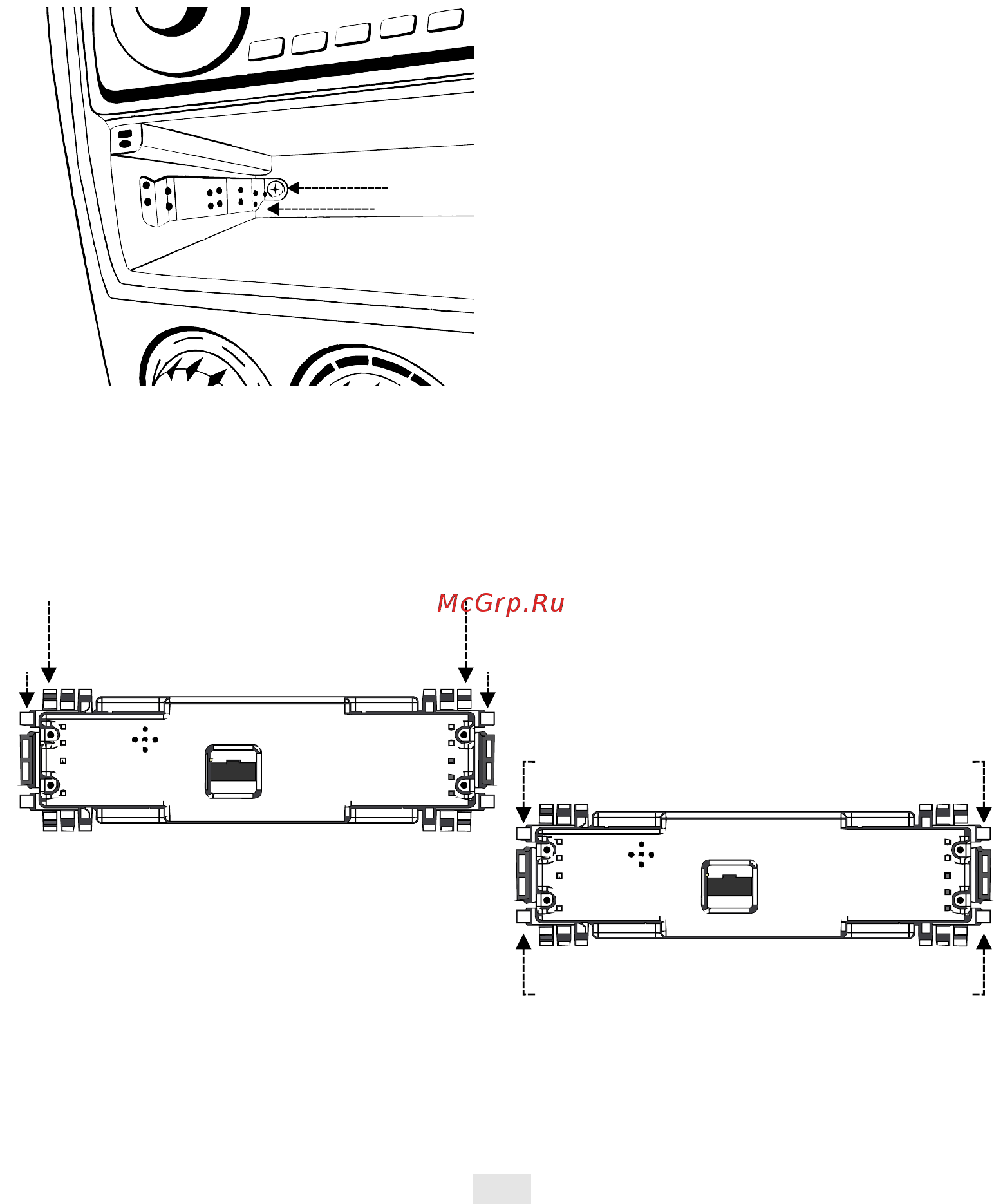

6 В глубине отсека находятся крепежные винты выкрутите их ВАЗ 2110 с европанелью Дисплей устанавливается в отсек перчаточного ящика в передней консоли 7 Вставьте винты в крепежные отверстия кронштейнов прикрутите штатными винтами кронштейны установив их вдоль боковых стенок отсека так чтобы стороны с фигурными вырезами были направлены вниз См рис 4 30 1 Вытащите перчаточный яшик 2 Выведите кабель USB через отверстие перчаточного ящика УСТАНОВКА КРОНШТЕЙНА 3 Подсоедините кабель USB к Дисплею 4 Проверьте компьютера работоспособность бортового 5 Установите Дисплей в отсек перчаточного ящика ГАЗ Газель Баргузин Соболь Дисплей устанавливается в отсек передней консоли расположенный рядом с отсеком для магнитолы 8 На задней панели Дисплея необходимо выломать четыре крайних угловых элемента упоры и защелки с той стороны ближе к которой расположены отверстия динамика как показано на рисунке 4 31 I Снимите заглушку отсека 2 Выведите кабель USB вотсек 3 На задней панели Дисплея необходимо выломать четыре крайних угловых упора как показано на рисунке 4 32 Рис 4 31 9 После того как все элементы крепления компьютера установлены подсоедините кабель USB к Дисплею 10 Проверьте компьютера работоспособность бортового 3 Подсоедините кабель USB кДисплею 11 Установите Дисплей вотсек 4 Проверьте работоспособность бортового компьютера 5 Установите бортовой компьютер в отсек 20
