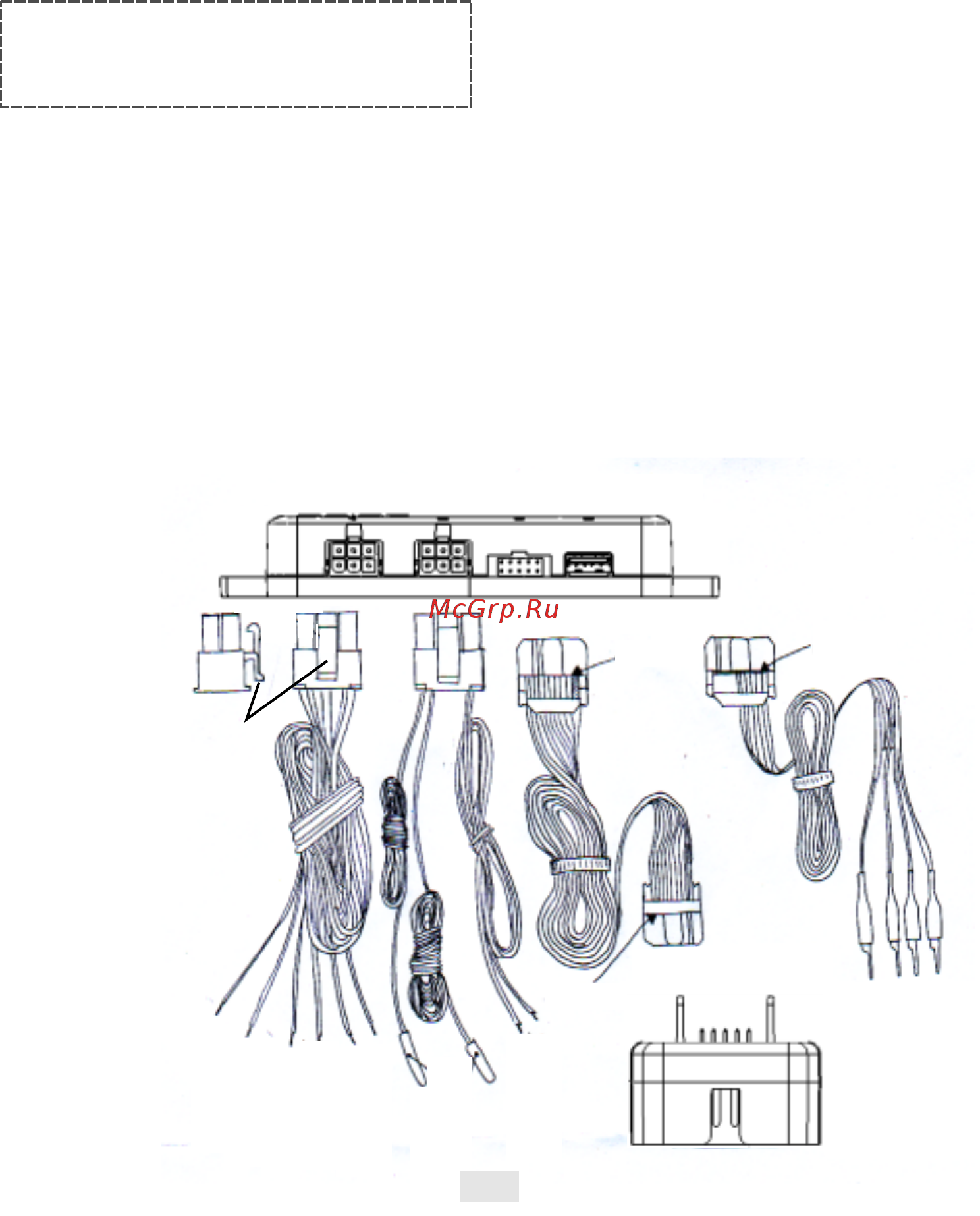

III ПОДКЛЮЧЕНИЕ и УСТАНОВКА МОДУЛЯ СВЯЗИ с ЭБУ диагностическим протоколам В этом случае подключите прибор к колодке ОВО II или другой диагностической колодке согласно пунктам 3 1 3 2 Подключение к диагностической колодке Для подключения автомобильного бортового компьютера Вы можете обратиться на станцию технического обслуживания или подключить прибор самостоятельно Внимательно ознакомьтесь с руководством по самостоятельной установке прибора ВНИМАНИЕ Операцию установки прибора следует выполнять при отключенной аккумуляторной батарее Проложите кабель USB шлейф и провода обеспечивая их надежную изоляцию от корпуса автомобиля Располагайте провода возможно дальше от высоковольтных проводов и сильно нагревающихся узлов автомобиля Внимание На разъемах шлейфа и разъемах переходников есть ключи выступы разъемы необходимо подключать в соответствии с обозначением Особенности подключения прибора в автомобилях отечественного и иностранного производства приведены далее в инструкции Получение информации возможно по хи S за 3 Рис 3 1 Если колодка ОВО II в автомобиле отсутствует или нет возможности подключить коннектор в колодку ОВО II то необходимо подключить провода согласно их цветам с помощью переходника с одиночными контактами Только для протоколов использующих К Б линии Способы подключения прибора с помощью переходника приведены далее винструкции Если в автомобиле отсутствует ЭБУ с поддержкой диагностики или компьютер не поддерживает диагностический протокол Вашего автомобиля Подключите провода согласно пункту 3 8 Подключение кдатчикам Активируйте необходимые аналоговые датчики в меню программы Пункт XIII Настройка Аналоговые входы После того как Модуль связи с ЭБУ подключен в автомобиле установлена связь с Дисплем и с ЭБУ проверена работоспособность прибора закрепите Модуль в автомобиле влюбом удобном месте Модуль крепится с помощью саморезов или хомутов через крепежные отверстия
