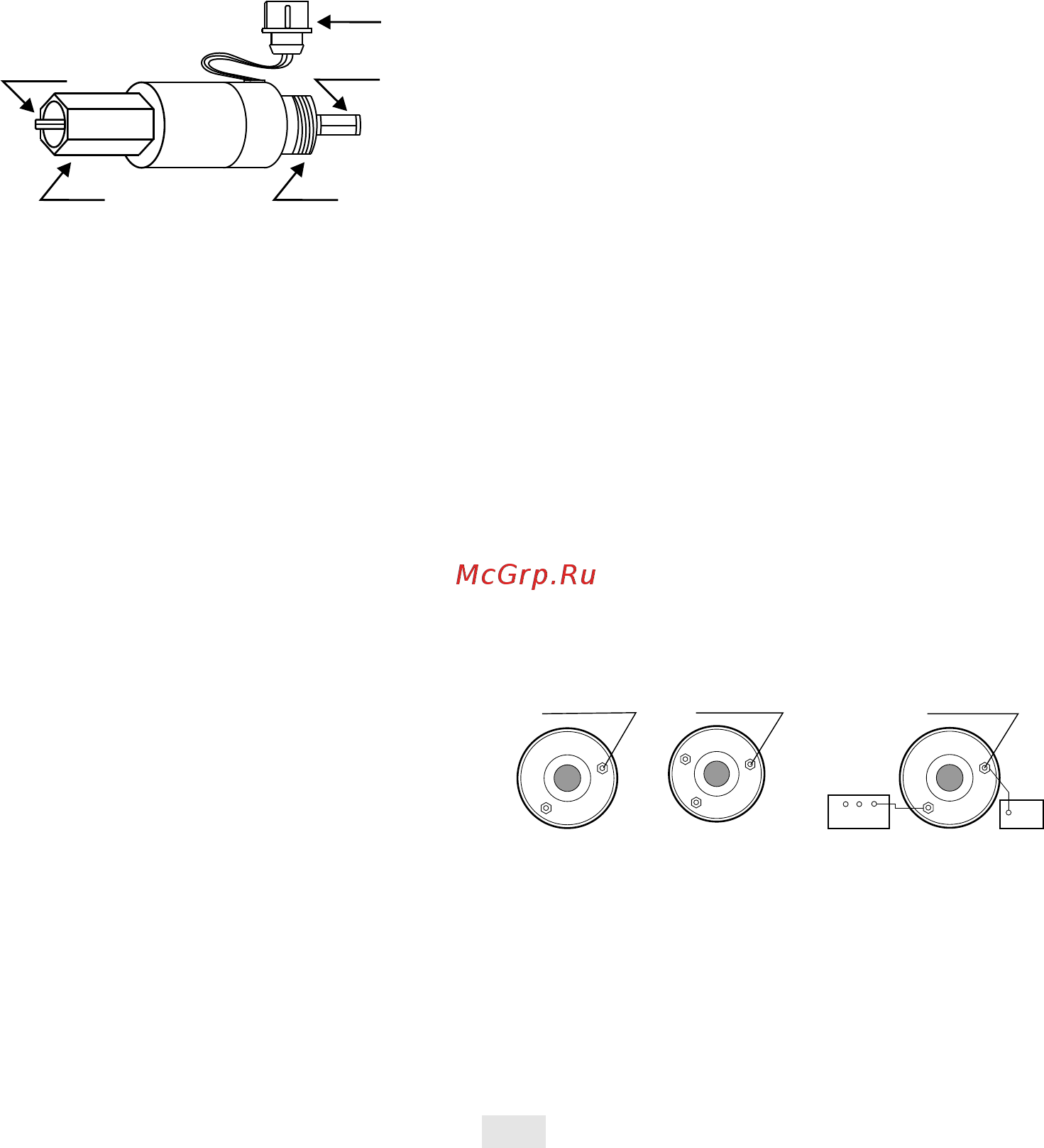

В а м ГАЗЕЛЬ колодка датчика скорости расположена над педалью газа зеленый провод В а м УАЗ Патриот провод датчика скорости проходите центральной консоли около рычага переключения передач черно белый провод 3 8 ПОДКЛЮЧЕНИЕ К ДАТЧИКАМ в автомобилях оснащенных различными типами двигателей если невозможно подключение по протоколам ОВО II Если на автомобиле не установлен датчик скорости то можно приобрести по месту продажи автозапчастей на авторынках и т д проходной датчик скорости имеющий 6 или 10 имп об Рис 4 10 Установить его в штатное место для датчика скорости Датчик скорости накручивается на коробку передач вместо тросика так чтобы четырехгранник вошел в зацепление с выходом скорости На винт накручивается тросик спидометра Контакты и колодки датчика скорости необходимо подключить к бортовой На автомобили оснащенные карбюраторным или дизельным двигателем для которых невозможно подключение по стандартному диагностическому протоколу подключение производится непосредственно к датчикам инжекторным Активируйте необходимые аналоговые датчики в меню программы Пункт VIII Настройка Аналоговые входы Колодка ОВО II и переходник с одиночными контактами при подключении к датчикам не используется Жгут I с коричневым красным оранжевым белым черным зеленым и желтым проводами подключается в гнездо I модуля связи с ЭБУ ключом в соответствии с обозначением рис 3 1 Провода из жгута I коричневый красный белый черный желтый при подключении не применяются заизолируйте их Черный провод подсоедините к корпусу оранжевый Красный провод подключите к цепи 12 В защищенной предохранителем Подключите синий провод розовый провод и термодатчики согласно инструкции в пункте 3 9 Подключение синего розового провода и термодатчиков Желтый провод Порядок подключения желтого провода для различных типов двигателя Карбюраторный двигатель желтый выведите под капот и подключите к катушки зажигания соединенному с прерывателем для контактной зажигания Рис 3 11 коммутатором для бесконтактной зажигания Рис 3 11 Подключите кабель USB в гнездо 4 рис 3 1 Б114 Б117 ВАЗ Таврия провод выводу системы системы Б115В ГАЗ 31029 оборудованного М 2141 дополнительным резистором длинный Рис 3 11 До11олн игсльн ы й Тран зисторн ы й резистор 14 3729 коммутатор 13 3734 01 Инжекторный двигатель желтый провод выведите под капот и подключите к управляющему проводу модуля зажигания рис 3 12 или коммутируемому проводу катушки зажигания рис 3 13 9
