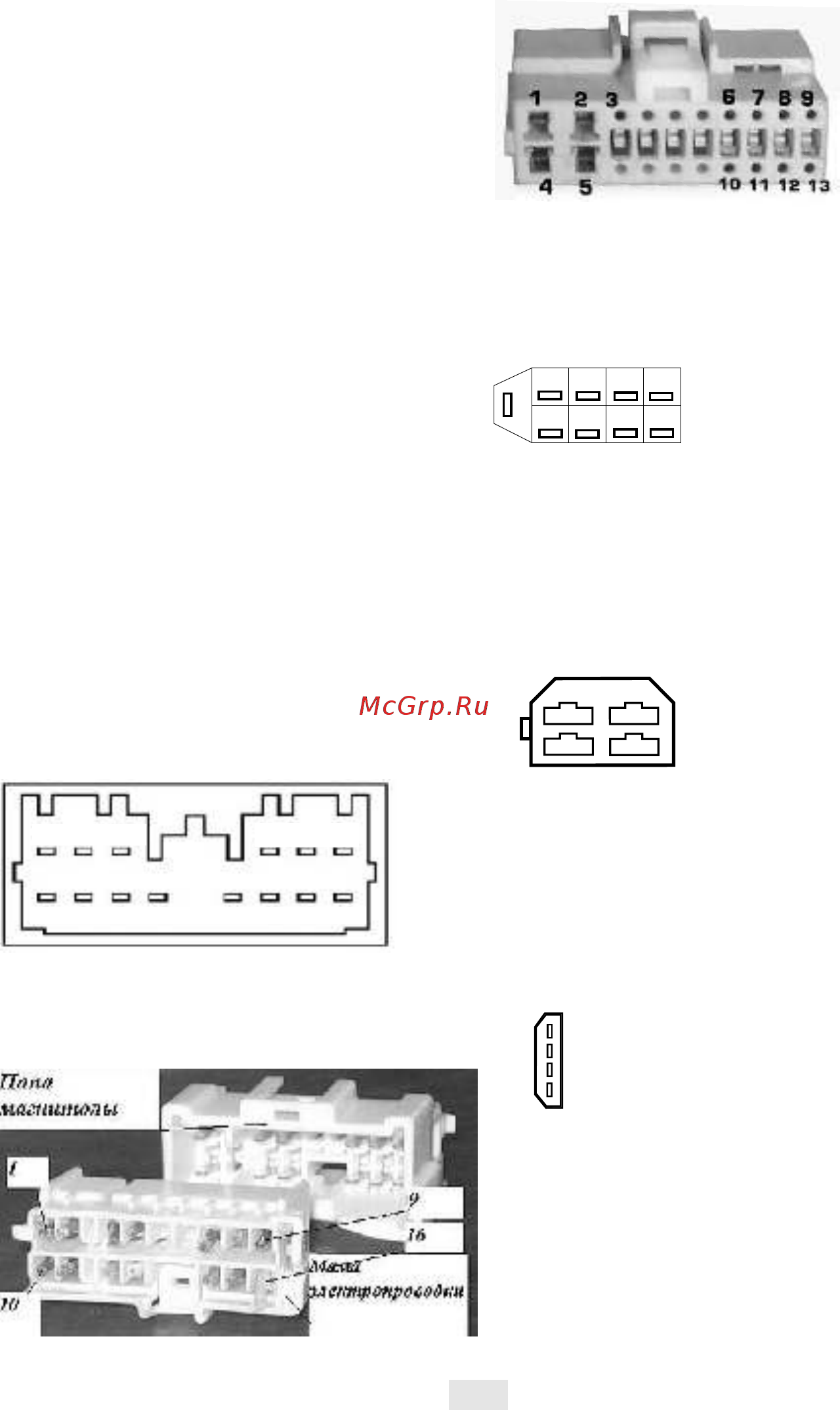

3.9 ПОДКЛЮЧЕНИЕ
синего, розового провода
и термодатчиков
Синий провод (провод контроля наличия
напряжения зажигания) подключается по
необходимости.
В автомобилях ВАЗ 2109-2115, в
Синий провод - подключите к любому проводу,
где напряжение появляется после включения
ис. 3.23.
зажигания, например, центральный провод
прикуривателя или провод включения магнитолы
или подключается к контакту “15” замка
зажигания.
В автомобилях ВАЗ 2109-2115, в
В автомобилях ВАЗ 2110-2112 можно провода
подключить к часовому разъему.
Разъем с розовым, синим проводом и проводами
термодатчиков вставьте в гнездо № 2 модуля связи
с ЭБУ, ключом в соответствии с обозначением,
рис. 3.1.
Подключение синего провода
Примечание: По умолчанию установлено Софт-
зажигание - компьютер определяет запуск
двигателя по напряжению бортсети (синий
провод подключать не обязательно).
европанели,
в глубине отсека под бортовой компьютер,
находится 9-контактный разъем маршрутного
компьютера (МК), р
“83” высокой
панели приборов есть 4-клеммная колодка под
бортовой компьютер (4КК). Рис. 3.24. Она
находится внутри консоли в районе гнезда
автомагнитолы.
Рис. 3.25.
Если прибор не может корректно определять
наличие зажигания, отметьте Хард - зажигание,
раздел VIII. Настройка подраздел Основные.
В таком случае для связи компьютера с блоком
управления необходимо подключать синий
провод.
Варианты подключения синего провода:
11
1 2 3
4 5 6
7 8 9 10 11 12 13 14
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях MITSUBISHI
вид со стороны проводов
Рис. 3.20
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях HYUNDAI
вид со стороны проводов
Рис. 3.21
Контакт 10 (красный провод) - зажигание
Контакт 10 (красный провод) - зажигание
4-КОНТАКТНАЯ КОЛОДКА (4КК) [МАМА]
в автомобилях 2109-2115
Рис. 3.25
ЧАСОВОЙ РАЗЪЕМ (ЧР)
в автомобилях 2110-2112
[МАМА]
1 - земля
2 - габариты
3 - зажигание
4 - + 12 В
Рис. 3.24
1
3
2
4
1 - земля
2 - габариты
3 - зажигание
4 - + 12 В
Рис. 3.22
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях KIA
вид со стороны проводов
Контакт 1 (черный с желтой
полосой провод) - зажигание
Рис. 3.23
РАЗЪЕМ (МК) в автомобилях ВАЗ 2109-2115
8
2
7
6
5
4
3
1
9
2 - зажигание
3 - напряжение АКБ
4 - земля
