6. В глубине отсека, находятся крепежные
ВАЗ 2110 с европанелью
винты, выкрутите их.
Дисплей устанавливается в отсек перчаточного
7. Вставьте винты в крепежные отверстия
ящика в передней консоли.
кронштейнов, прикрутите штатными винтами
кронштейны, установив их вдоль боковых стенок
1. Вытащите перчаточный ящик.
отсека так, чтобы стороны с фигурными вырезами
были направлены вниз. См. рис. 4.30.
2. Выведите кабель USB через отверстие
перчаточного ящика.
3. Подсоедините кабель USB к Дисплею.
4. Проверьте работоспособность бортового
компьютера.
5. Установите Дисплей в отсек перчаточного
ящика.
Дисплей устанавливается в отсек передней
8. На задней панели Дисплея необходимо
консоли, расположенный рядом с отсеком для
выломать четыре крайних угловых элемента
магнитолы.
(упоры и защелки), с той стороны, ближе к
которой расположены отверстия динамика, как
1. Снимите заглушку отсека.
показано на рисунке 4.31.
2. Выведите кабель USB в отсек.
3. На задней панели Дисплея необходимо
выломать четыре крайних угловых упора, как
показано на рисунке 4.32.
9. После того, как все элементы крепления
компьютера установлены, подсоедините кабель
USB к Дисплею.
10. Проверьте работоспособность бортового
компьютера.
3. Подсоедините кабель USB к Дисплею.
11. Установите Дисплей в отсек.
4. Проверьте работоспособность бортового
компьютера.
5. Установите бортовой компьютер в отсек.
ГАЗ: Газель, Баргузин, Соболь

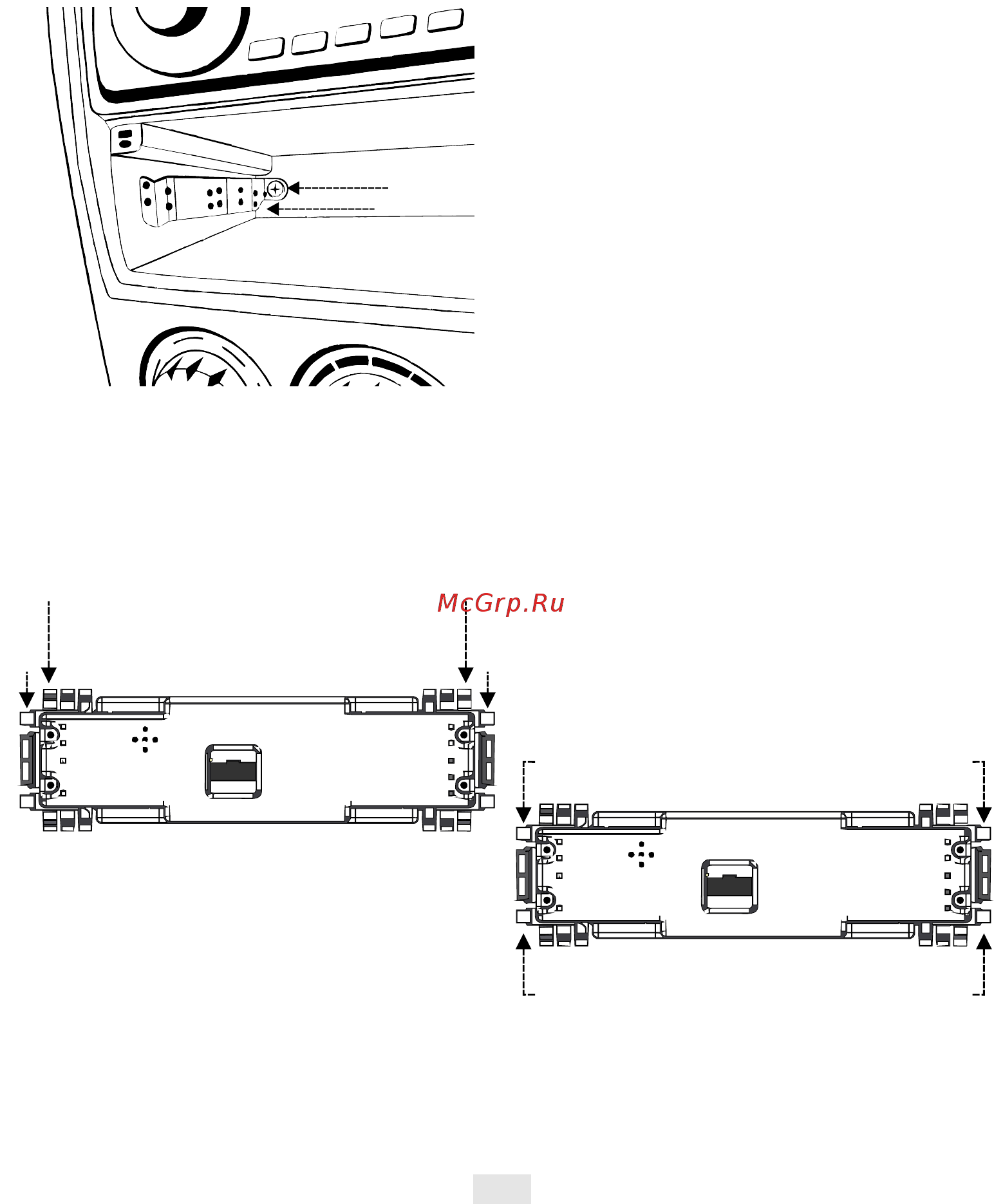

Рис. 4.32
динамик
КОРПУС ДИСПЛЕЯ ВИД СЗАДИ:
удалитьудалить
удалитьудалить
Рис. 4.31
удалить
удалить
удалить
удалить
динамик
КОРПУС ДИСПЛЕЯ
ВИД СЗАДИ:
Рис. 4.30
УСТАНОВКА КРОНШТЕЙНА:
штатный винт
вырез
20
