Orion БК-135 [12/40] Подключение датчика уровня топлива в
![Orion БК-135 [12/40] Подключение датчика уровня топлива в](/views2/1200985/page12/bgc.png)
ода
Подключение розового провода
непосредственно к датчику уровня топлива.
Датчик уровня топлива обычно расположен под
тяните к баку и подключите
задним сидением или в заднем крыле автомобиля.
к проводу, идущему от вывода датчика уровня
После подключения к датчику уровня топлива
топлива. Датчик уровня топлива, в большинстве
необходимо произвести калибровку бака,
автомобилей, находится под задним сидением
согласно пункту
или в заднем крыле, либо можно найти этот
провод в комбинации приборов.
Примечание: В некоторых автомобилях в
данных передаваемых с ЭБУ есть информация о
уровне топлива в баке, в этом случае не требуется
подключать розовый провод.
Подключение термодатчиков
Подключение датчика уровня топлива в
Термодатчик 1 ( - двойной провод с
панели приборов:
капсулой термодатчика на конце - крепится с
внешней стороны автомобиля, в месте, хорошо
ВАЗ 21074
обдуваемом воздухом, например, под передним
бампером.
Термодатчик 2 ( - двойной провод с
капсулой термодатчика на конце - крепится
внутри автомобиля, в месте хорошо обдуваемом
воздухом.

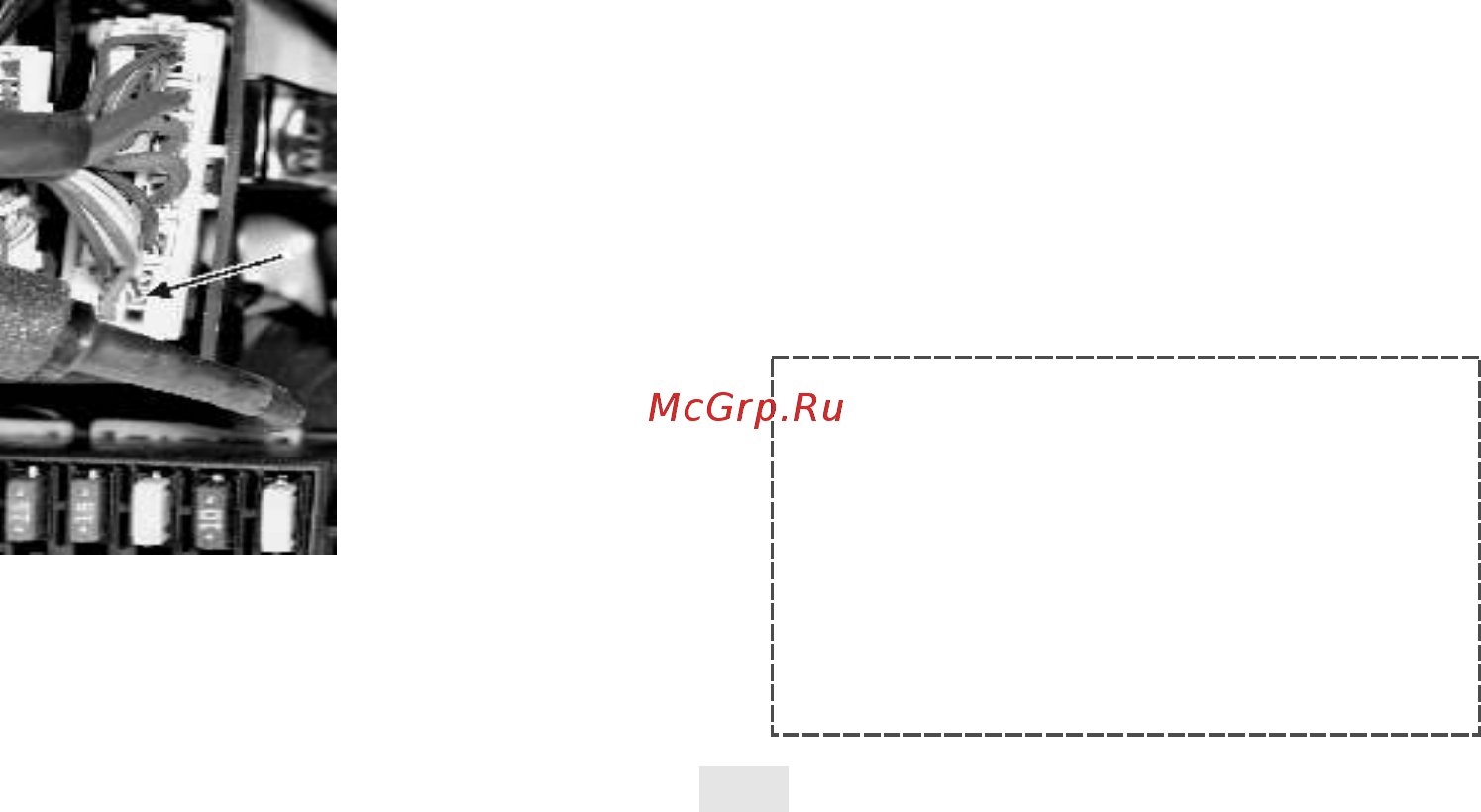

В автомобилях Daewoo
Lanos, Chevrolet Lanos
разъем находится у левой
ноги водителя рядом с
блоком предохранителей.
Контакт “19”, провод
черный с белой полосой -
датчик бака. Рис. 3.26.
Также возможно подключение пров
Розовый провод про
пункт VIII. Настройка - >
Аналоговые входы - > Датчик уровня топлива.
Введите емкость бака, пункт VIII. Настройка
- > Основные -> Коррекция ЭБУ.
крайний)
i инжекторные - в 8-контактном
разъеме Х1 комбинации приборов, провод
розовый с красной полосой
средний)
ВАЗ 9, 10 15 семейств - в штатном разъеме для
бортового компьютера, контакт “В” (в некоторых
автомобилях до 2001 г. выпуска провод датчика
бака может отсутствовать) или в 9-контактном
разъеме, контакт “9”
“Приора” в разъеме комбинации приборов,
розовый провод, контакт “27”
“Калина” в разъеме комбинации приборов,
розовый провод, контакт “27”
“Нива-Шевроле” - в красном разъеме комбина-
ции приборов, розовый провод, контакт “10”
ГАЗ 3110, 31105, 3102, Газель, Соболь - в белом
разъеме ХР 1 комбинации приборов, контакт “5”.
Информацию о нахождении провода датчика
уровня топлива в панели приборов других
автомобилей уточните в документации к
автомобилю.
Внимание! Автомобильный бортовой
компьютер является сложным электронным
при б оро м , п оэт о му при про в еде н ии
ремонтных работ, связанных со сваркой, работ,
связанных с отключением аккумулятора,
необходимо отключать провод питания
прибора. Следите за состоянием аккумулятора
автомобиля. При значительном разряде
батареи (менее 6 В) может произойти сброс
установленных значений.
Рис. 3.26
12
