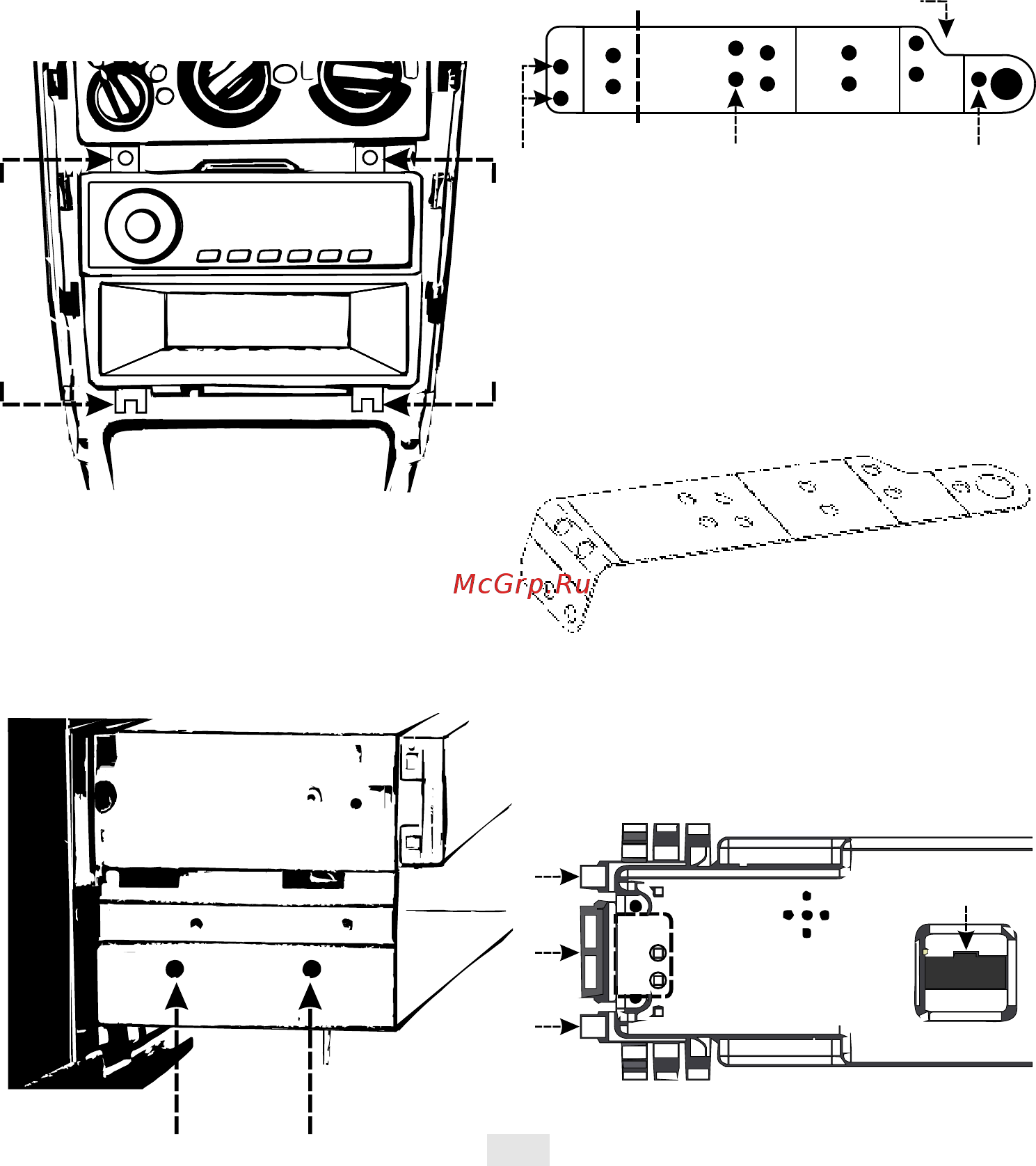

УСТАНОВКА ДИСПЛЕЯ
5. Вытащите перчаточный ящик.
IV.
6. Выведите кабель USB бортового компьютера
DAEWOO NEXIA
в отсек.
Дисплей устанавливается в отсек перчаточного
7. Штатные отверстия, через которые крепился
ящика в передней консоли, расположенный под
перчаточный ящик, рис. 4.2, необходимо
отсеком для магнитолы.
увеличить (рассверлить, раскрутить саморезами).
1. Снимите рамку консоли, подденьте плоской
8. Бортовой компьютер устанавливается на
отверткой и потяните рамку на себя.
двух кронштейнах. Кронштейн, внешний вид
которого приведен на рис. 4.3, представляет
2. Открутите четыре штатных винта, рис. 4.1,
собой металлическую пластину.
у де р жи в а ю щи е м е та л л и ч е с к и й б л о к с
отделениями для магнитолы и перчаточного
ящика.
9. Согните пластины по линии сгиба, рис. 4.3,
под прямым углом, как показано на рис. 4.4,
сгибайте кронштейны в противоположные
с т о р о н ы ( з е р к а л ь н о ) , у ч и т ы в а й т е , ч т о
кронштейны будут устанавливаться один с
правой, другой с левой стороны.
3. Выдвиньте вперед металлический блок.
Рис. 4.2.
4. С двух сторон блока открутите винты
крепления пластмассового перчаточного ящика.
Рис. 4.2.
10. На задней панели Дисплея необходимо
отломать с боковых сторон угловые упоры
и центральные защелки, как показано на
рисунке 4.5.
КОНСОЛЬ:
Рис. 4.1
штатные винты
штатные винты
БЛОК В КОНСОЛИ ВИД СБОКУ:
Рис. 4.2
крепежные
отверстия
отверстия для
крепления к БК
линия сгиба
вырез
отверстия для крепления
в автомобиле
КРОНШТЕЙН:
Рис. 4.3
Рис. 4.4
КРОНШТЕЙН:
ключ на
разъеме
шлейфа
отверстия для
крепления
кронштейна
1
2
3
4
5
удалить
динамик
Рис. 4.5
КОРПУС ДИСПЛЕЯ ВИД СЗАДИ:
13
