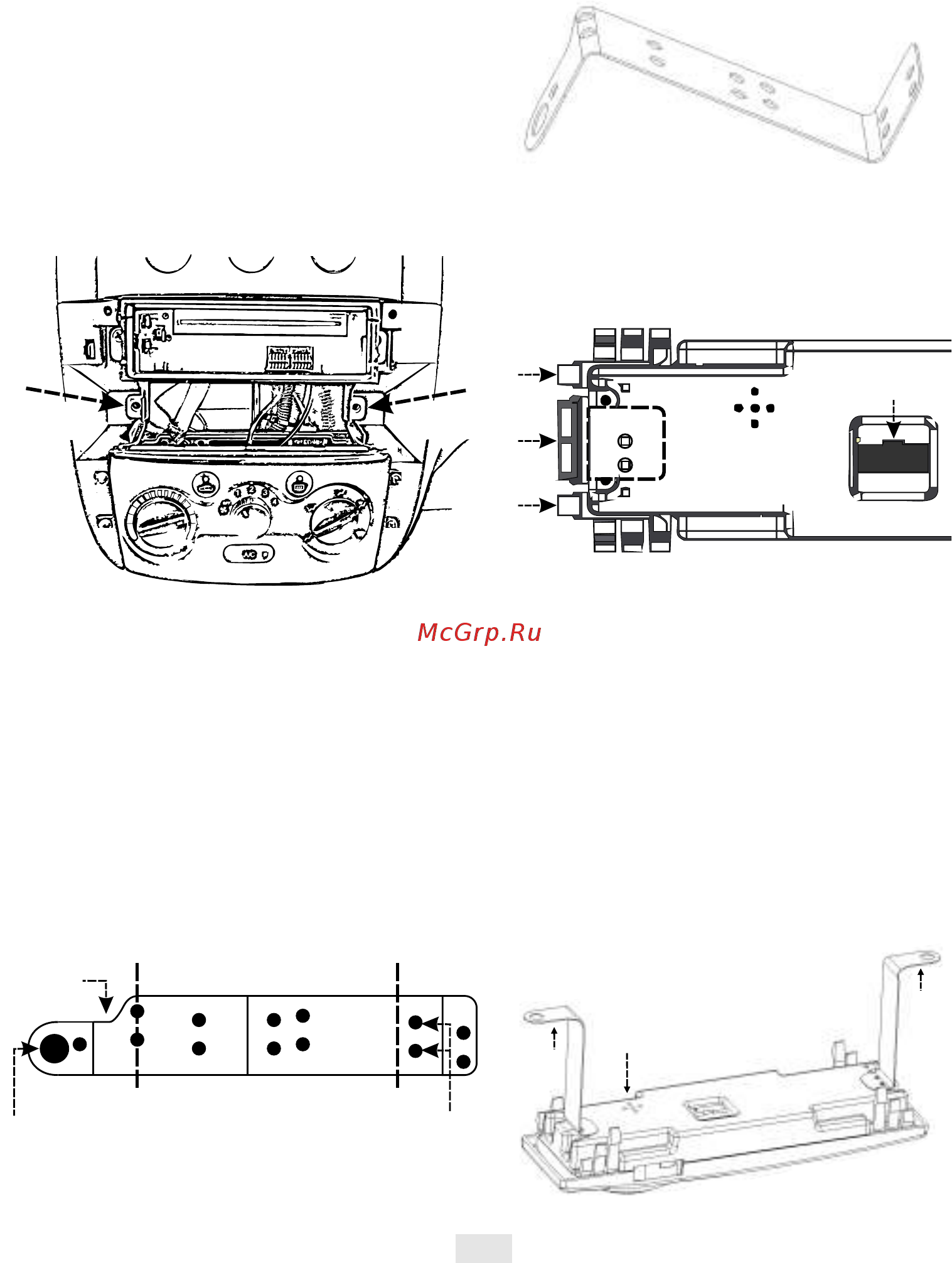

CHEVROLET
6. Согните пластины по линиям сгиба, рис. 4.13,
AVEO
так, как показано на рисунке 4.14. Учитывайте,
что кронштейны будут устанавливаться один
Дисплей устанавливается в отсек перчаточного
с правой, другой с левой стороны, сгибайте их
ящика в передней консоли, расположенный под
в противоположные стороны (зеркально).
отсеком для магнитолы.
1. Снимите боковые заглушки передней
консоли, расположенные справа и слева от
магнитолы, подденьте плоской отверткой и
потяните на себя, при этом проследите, чтобы не
потерялись фиксаторы.
2. Выкрутите штатные винты крепления
перчаточного ящика, винты расположены
в углублении по бокам от ящика, рис. 4.12.
7. На задней панели Дисплея необходимо
отломать с боковых сторон угловые упоры
и центральные защелки, как показано на
рисунке 4.15.
8. Устанавливаются кронштейны, как показано
на рисунке 4.16. Прикладываем согнутый
кронштейн короткой стороной к задней панели,
часть с большим круглым отверстием приподнята.
3. Вытащите перчаточный ящик.
При этом фигурный вырез кронштейна должен
быть обращен в противоположную от динамика
4. Выведите в отсек кабель USB бортового
сторону. Рис. 4.15 и рис. 4.16.
компьютера.
9. На задней панели Дисплея с боковых сторон
5. Д и с п л е й уст а н а в л и в а е т с я н а д в у х
находится по пять отверстий. Прикручиваем
кронштейнах.
кронштейн саморезами через пару ближайших к
Кронштейн, внешний вид которого приведен
сгибу крепежных отверстий, в отверстия “3” и “4”
на рис. 4.13, представляет собой металлическую
на задней панели компьютера, рис. 4.15. Таким же
пластину.
образом прикручиваем второй кронштейн с
другой стороны. Рис. 4.16.
штатный
винт
штатный
винт
КОНСОЛЬ:
Рис. 4.12
отверстия для
крепления к БК
линия сгиба
вырез
отверстие для
крепления
в автомобиле
КРОНШТЕЙН:
Рис. 4.13
линия сгиба
Рис. 4.14
КРОНШТЕЙН:
Рис. 4.15
ключ на
разъеме
шлейфа
отверстия для
крепления
кронштейна
1
2
3
4
5
удалить
динамик
КОРПУС ДИСПЛЕЯ ВИД СЗАДИ:
КОРПУС ДИСПЛЕЯ
С КРОНШТЕЙНАМИ:
Рис. 4.16
динамик
вырез
вырез
16
