26
Versione filtrante
L’aria aspirata verrà sgrassata e deodorata vengono rimossi
prima di essere riconvogliata nella stanza. Per utilizzare la
cappa in questa versione è necessario installare un sistema di
filtraggio aggiuntivo a base di carboni attivi.
I modelli senza motore di aspirazione funzionano solo in
versione aspirante e debbono essere collegati ad una unità
periferica di aspirazione (non fornita).
Le istruzioni di collegamento sono fornite con l'unità periferica
di aspirazione.
Installazione
La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.
La cappa è provvista di un cavo alimentazione speciale; in
caso di danneggiamento del cavo, richiederlo al servizio
assistenza tecnica.
Montaggio
Prima di iniziare con l'installazione:
• Verificare che il prodotto acquistato sia di dimensioni
idonee alla zona di installazione prescelta.
• Per agevolare l'installazione, si consiglia di rimuovere
temporaneamente i filtri grassi e le altre parti di cui è
permesso, ed in quanto tale qui descritto, lo smontaggio
e il montaggio.
Questo/i va/nno rimontato/i ad installazione ultimata.
Per lo smontaggio vedi paragrafi relativi.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche
paragrafo relativo). Questo/i va/nno rimontato/i solo se si
vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi
di trasporto) materiale di corredo (ad esempio buste con
viti, garanzie etc) , eventualmente toglierle e conservarle.
• Se possibile scollegare e rimuovere i mobili sottostanti ed
intorno l’area di installazione della cappa in modo da
avere una migliore accessibilità al/alla soffitto/parete
dove la cappa verrà installata. Altrimenti proteggere per
quanto possibile i mobili e tutte le parti interessate
all'installazione. Scegliere una superficie piatta e coprirla
con una protezione dove poi appoggiare la cappa e i
particolari a corredo.
• Verificare inoltre che in prossimità della zona di
installazione della cappa (in zona accessibile anche con
cappa montata) sia disponibile una presa elettrica e sia
possibile collegarsi ad un dispositivo di scarico fumi
verso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.:
installazione di una presa elettrica e/o foro per il
passaggio del tubo di scarico).
La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.
Funzionamento
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

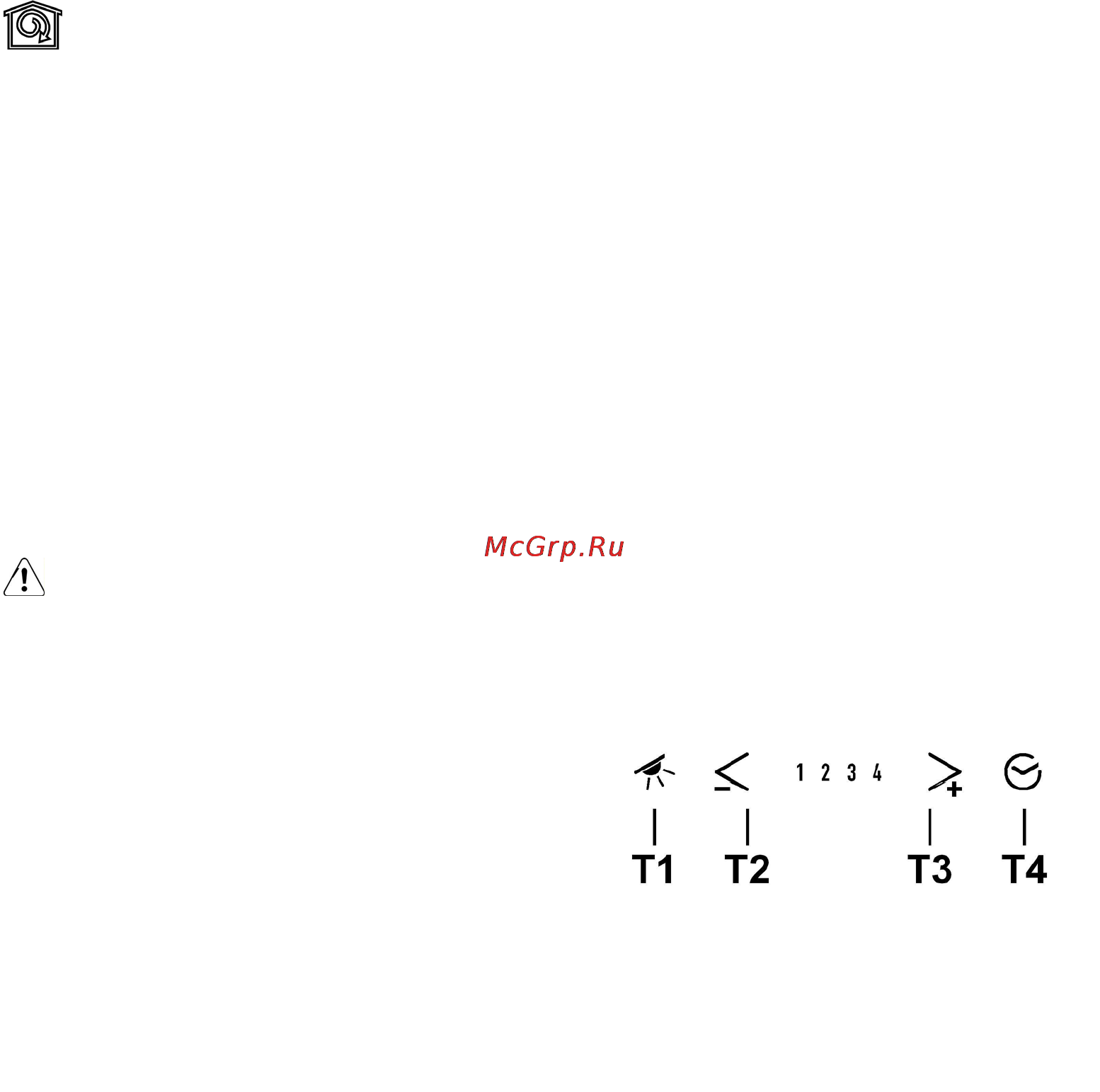

T1. ON/OFF Luci
T2. Decremento velocità
Premendo il tasto "T2" si ottiene il decremento della
velocità, dalla velocità 4 (intensiva) alla velocità 1.
Premendo il tasto "T2" durante il funzionamento in
velocità 1, la cappa passa allo stato OFF.
T3 Incremento velocità
Premendo il pulsante T3 la cappa passa dallo stato OFF
alla velocità 1.
Premendo il pulsante (cappa in stato ON) viene
incrementata la velocità del motore dalla velocità 1 alla
velocità 4 (intensiva).
Ad ogni velocità corrisponde l’accensione del rispettivo
led.
Velocità 1 led 1
Velocità 2 led 2
Velocità 3 led 3
Velocità intensiva led 4 (lampeggiante)
La velocità intensiva è temporizzata. La temporizzazione
standard è di 5’, alla fine della quale la cappa si
posiziona alla velocità 2.
Per disattivare la funzione prima dello scadere del tempo
premere il tasto T2, la cappa si posizionerà alla velocità
3.
